马肯依玛士热转印套印打码设备结构

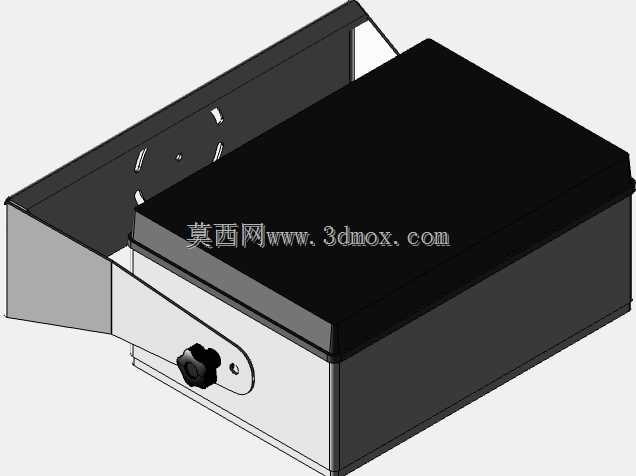

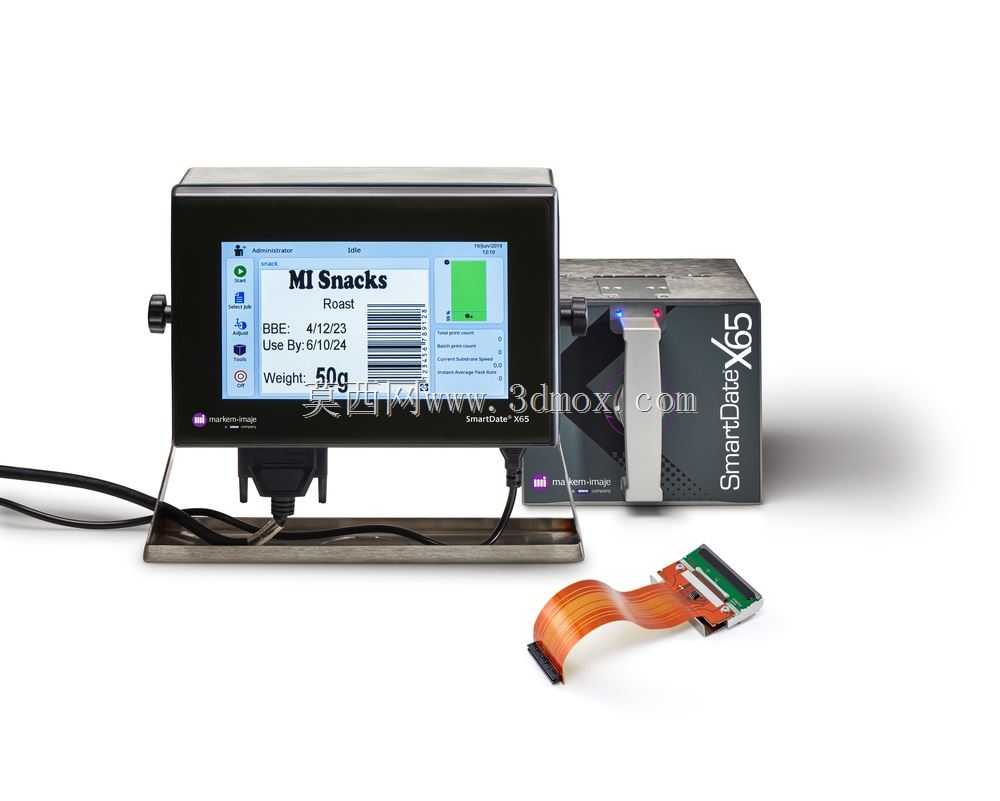

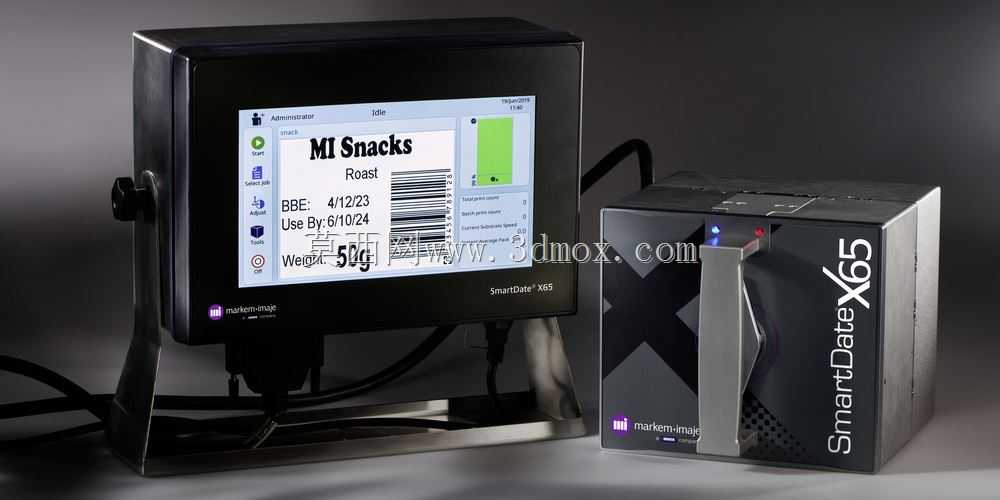

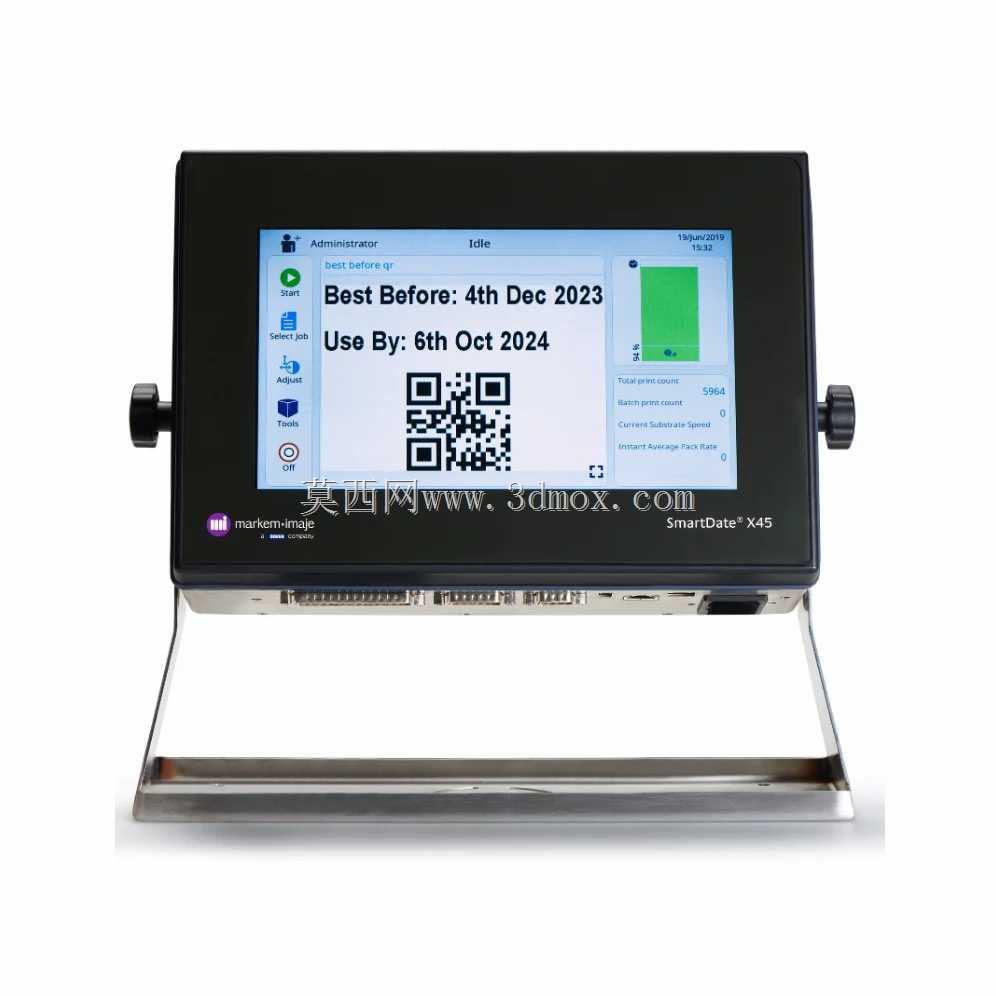

　　在快消品、食品、医药等行业的连续包装生产线上，产品批次、保质期、追溯码等可变信息的实时赋码是产线不可或缺的环节，这款热转印套印设备正是针对间歇式与连续式包装线的赋码需求设计的工业级打码单元。从结构设计来看，整套设备分为控制显示端、打印执行端、柔性排线连接组件三个核心部分，控制端采用一体化金属壳体封装，正面搭载触控显示屏，可直接在设备端完成打印内容编辑、参数调整、状态监控操作，无需额外外接工控终端，适配产线操作人员快速调试的需求。

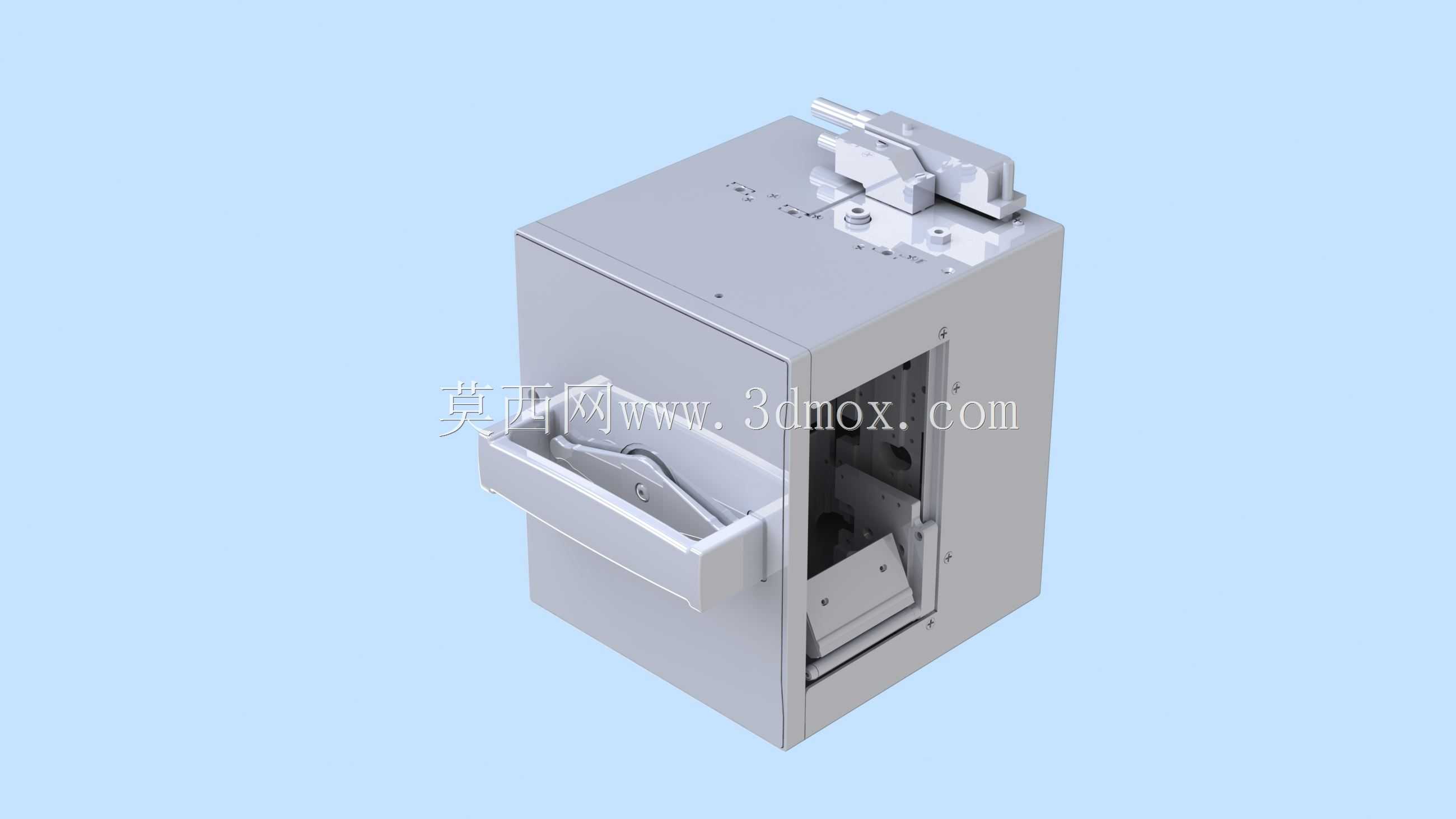

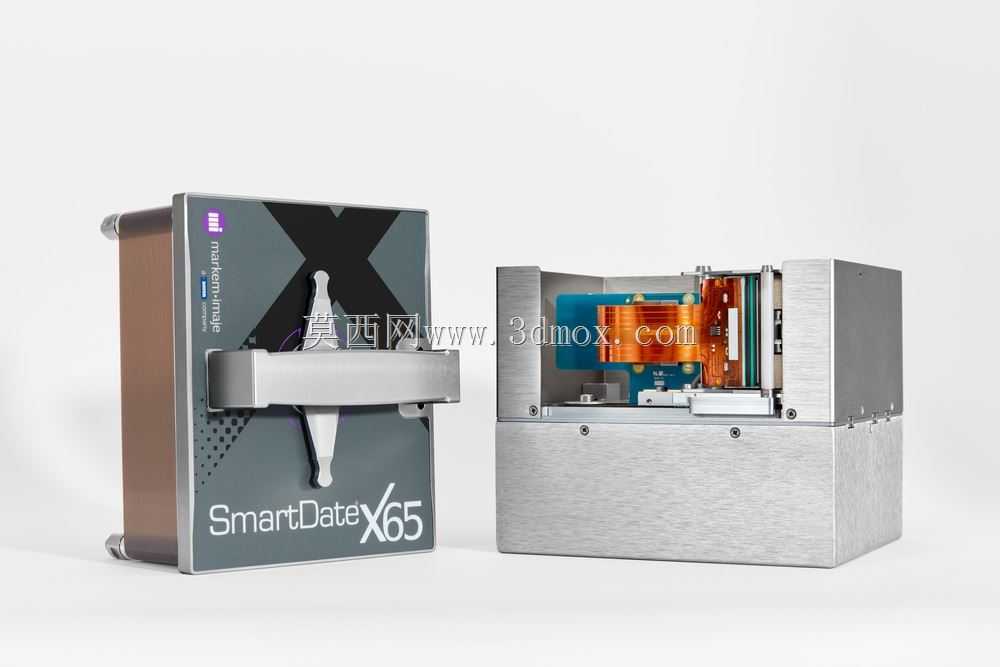

　　打印执行端采用紧凑式L型安装支架，底座预留标准化安装孔位，可直接固定在包装机的横向走膜工位、立式制袋工位或者贴标机的输料工位旁，安装时需要预留打印头与承印物之间12-18mm的调整间隙，方便根据不同包装材料的厚度调整压合力度，避免出现打印模糊或者打穿包装膜的问题。设备的打印头采用模块化快拆设计，日常维护更换热敏头时无需拆解整机结构，仅需松开侧边的锁止卡扣即可完成更换，大幅缩短产线停机维护的时间。连接控制端与打印头的柔性排线采用耐弯折的扁平排线设计，排线两端做了加固应力释放结构，可适配打印头往复运动时的反复弯折需求，避免长期运行出现排线内部断线的故障。

　　从功能特性来看，该设备支持实时可变数据打印，可对接产线的PLC控制系统，同步获取生产速度、批次信息，在包装膜走料过程中完成同步套印，打印分辨率可满足一维码、二维码、文字、图形的清晰赋码需求，打印内容的位置可通过触控屏进行毫米级微调，适配不同规格包装产品的赋码位置要求。在实际产线适配中，该设备的安装边界需要考虑周边走线空间，控制端可通过支架安装在产线侧方的立柱上，与打印执行端的排线预留足够的弯曲半径，避免排线被产线其他运动部件剐蹭。设备的散热结构设计在控制端壳体的侧边与背部，安装时需要与周边设备预留至少50mm的散热间隙，保证长期连续运行时内部电路的温度处于合理区间。

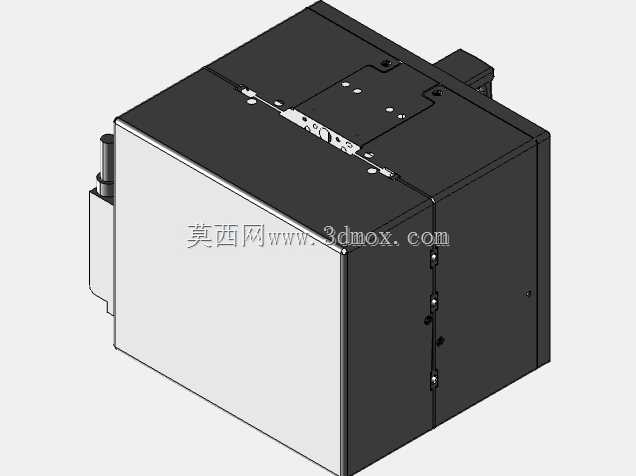

　　打印头的压力调节旋钮设置在执行端的侧边，操作人员可根据不同的承印材料，比如复合膜、标签纸、薄卡纸等材质，调整合适的打印压力，配合不同温度等级的热敏参数，保证打印内容的附着力与清晰度，同时减少热敏头的不必要磨损。针对食品行业的生产环境，设备的外壳采用防油污的金属喷涂工艺，表面光滑无清洁死角，可耐受日常生产过程中的擦拭清洁，避免食品残渣、油污堆积在设备缝隙中。整套结构的三维建模过程中，对各个运动部件的行程做了完整的干涉检查，模拟打印头在往复运动过程中与周边安装结构、走膜路径的位置关系，确保实际安装后不会出现运动碰撞问题，同时对各个安装孔位的位置公差做了标注，方便加工配套安装支架时直接参考尺寸，减少现场安装的适配调整工作量。设备底部的支架采用可调式脚座设计，可在一定范围内调整打印头的水平高度，适配不同高度的包装机出料工位，无需额外制作过渡安装板，降低产线改造的配套成本。
