杯装饮品自动灌装封杯设备结构设计

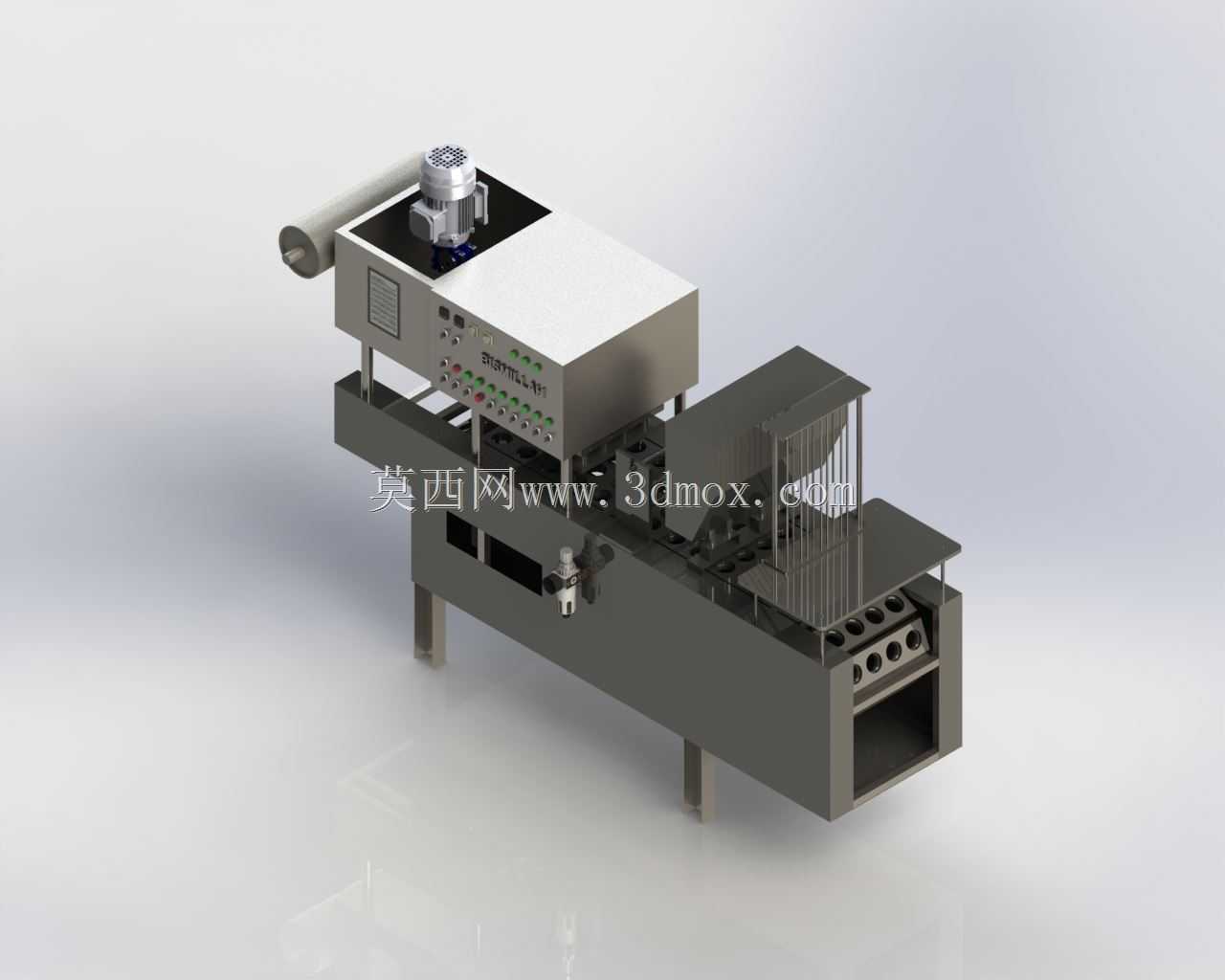

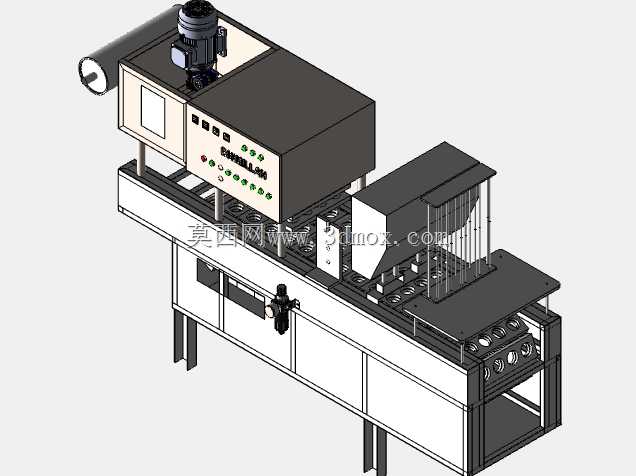

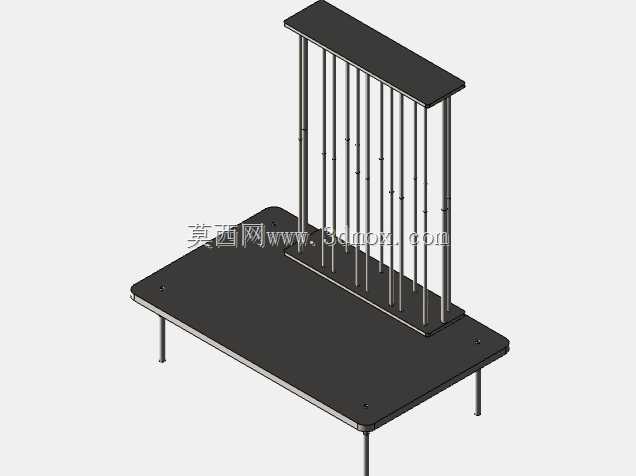

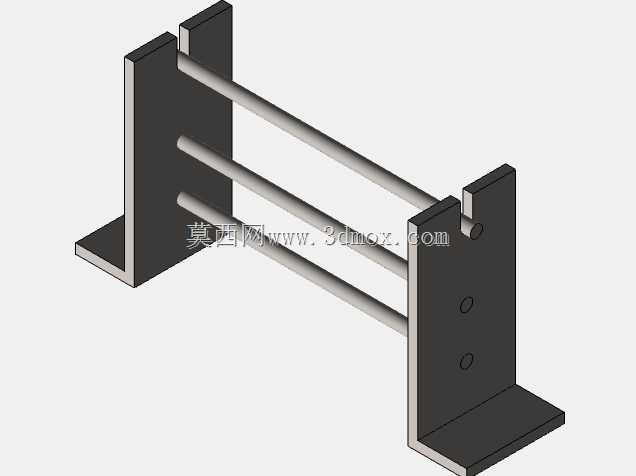

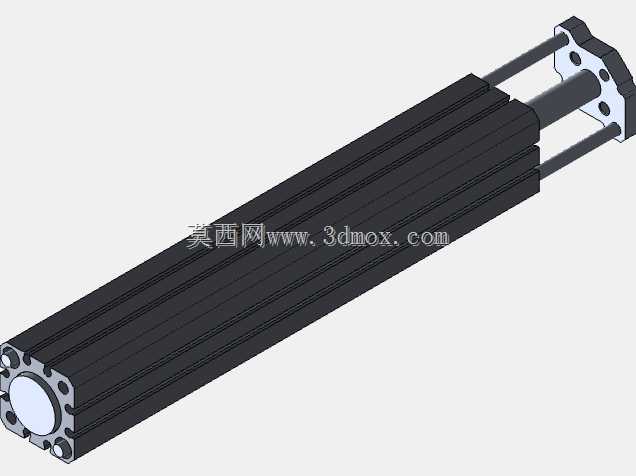

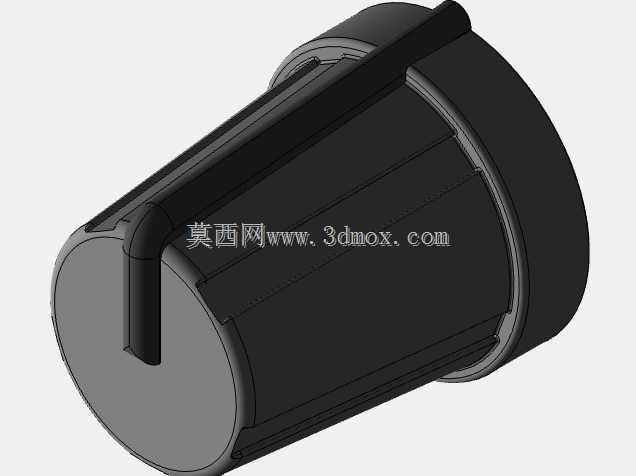

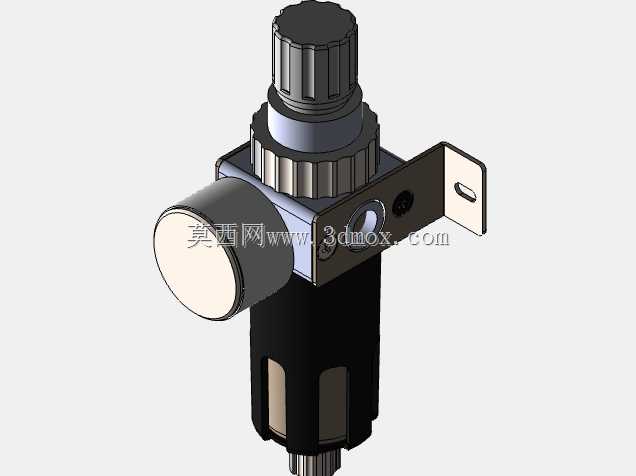

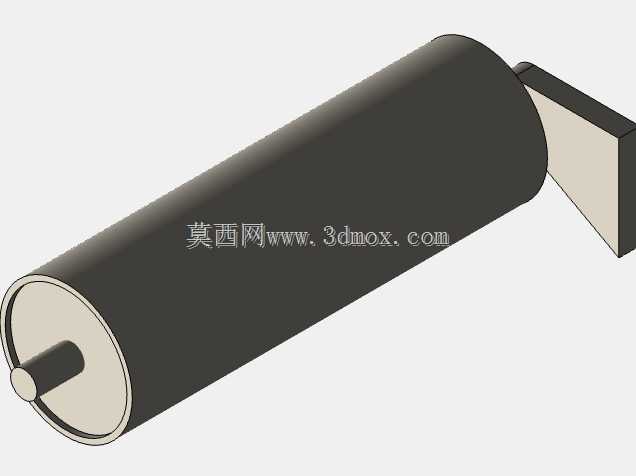

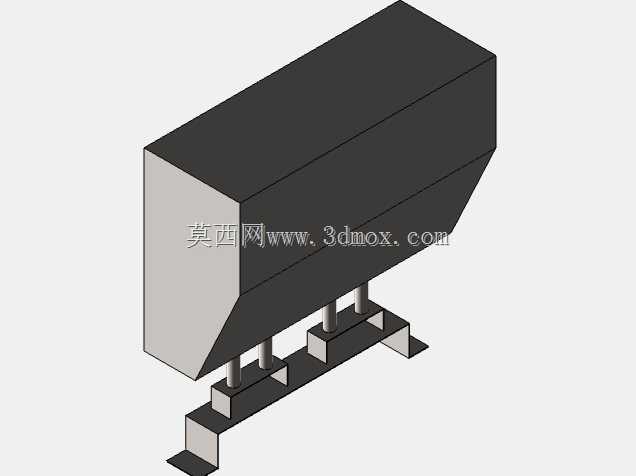

　　这套灌装杯机的三维结构，面向杯装饮品、酱料、果冻类产品的量产封装场景设计，适配食品加工、快消品生产车间的连续化作业需求，可直接对接前端物料输送管路与后端成品收集工位，形成完整的杯装产品生产链路。从实际产线布局来看，设备整体采用长条形卧式排布，进料端预留了空杯堆叠上料的安装空间，可兼容常规口径的PP、PE材质一次性杯具，上料机构采用栅格式分杯结构，能依靠重力与拨叉配合实现单杯精准分离，避免多杯卡滞、空送的常见故障。中部核心作业区集成了定量灌装、杯口整理、封膜裁切三个核心工位，灌装头采用升降式结构，下行时可深入杯体内部完成注料，减少物料飞溅挂壁的问题，注料行程可根据杯体高度做线性调整，适配不同容量规格的杯装产品；灌装完成后的杯体随输送链步进至封膜工位，该工位设置了热压封合头与滚切结构，可同步完成封膜热压与余料裁切，封合压力可通过调压阀做精细化调节，保证不同厚度封口膜的封合密封性，避免漏液、膜面起皱的缺陷。

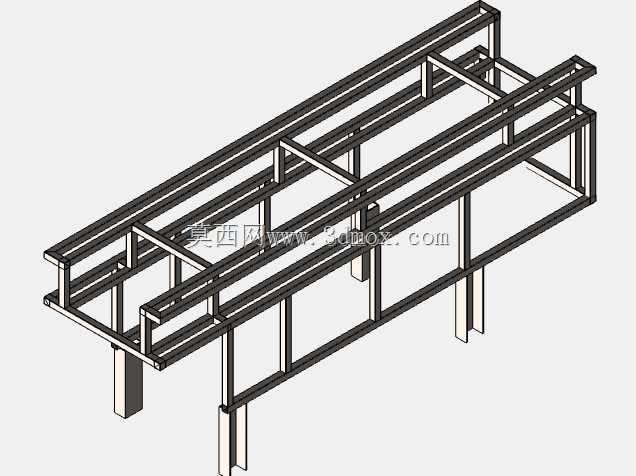

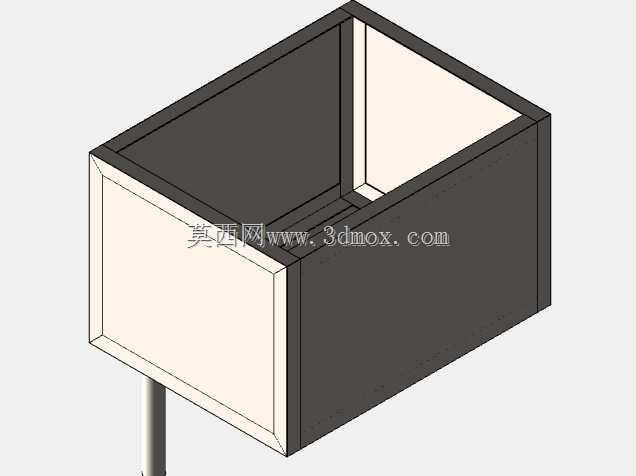

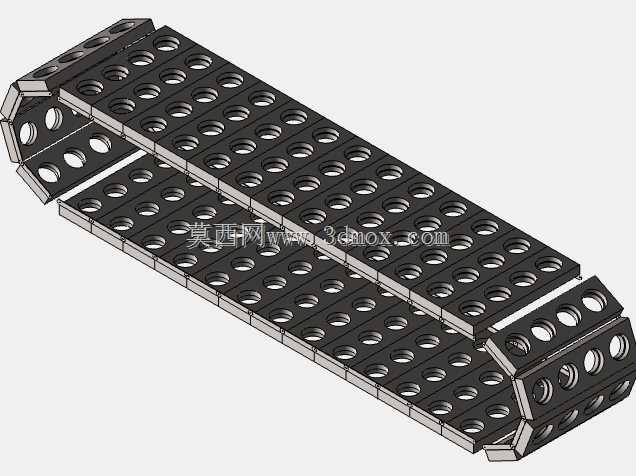

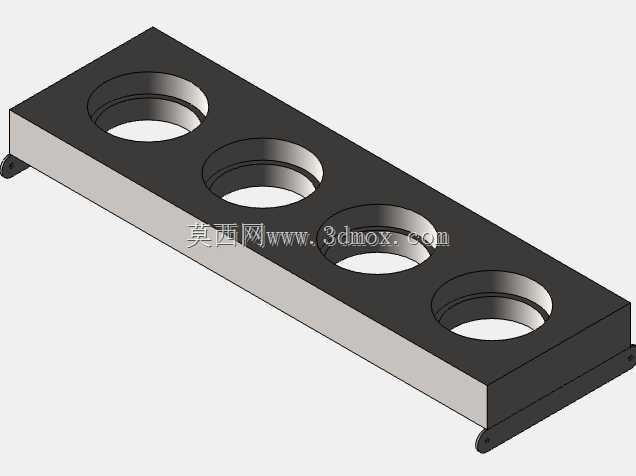

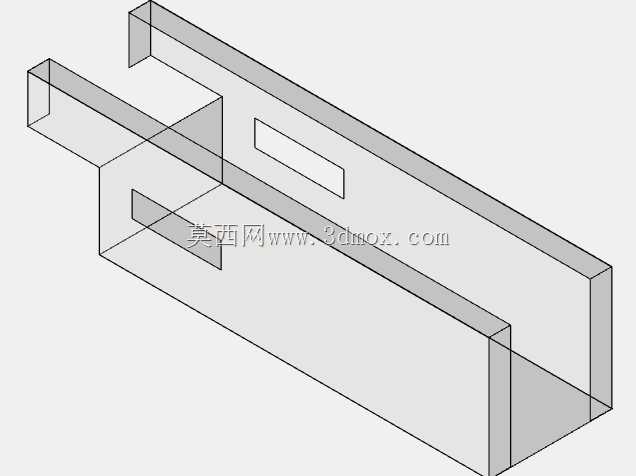

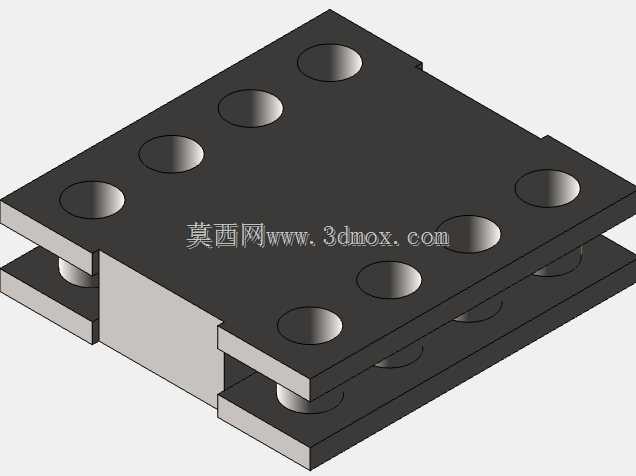

　　设备的输送系统采用不锈钢链板结构，链板上设置了与杯底匹配的定位凹槽，步进精度控制在±0.5mm以内，保证每个工位的作业对位精度，链板两侧设置了可调式导向栏板，可根据杯体直径调整栏板间距，无需更换链板即可适配多规格产品生产，降低产线换型的硬件改造成本。机身主体采用方管焊接框架结构，外部覆盖304不锈钢钣金护板，符合食品加工设备的卫生要求，护板采用快拆式安装结构，日常维护时可快速拆卸，清理内部残留物料、检修传动部件。设备底部设置了可调式支撑脚杯，可根据车间地面平整度调整设备水平度，保证输送链运行平稳无卡顿，支撑脚的调节行程预留了50mm的余量，适配不同高度的车间地坪安装条件。

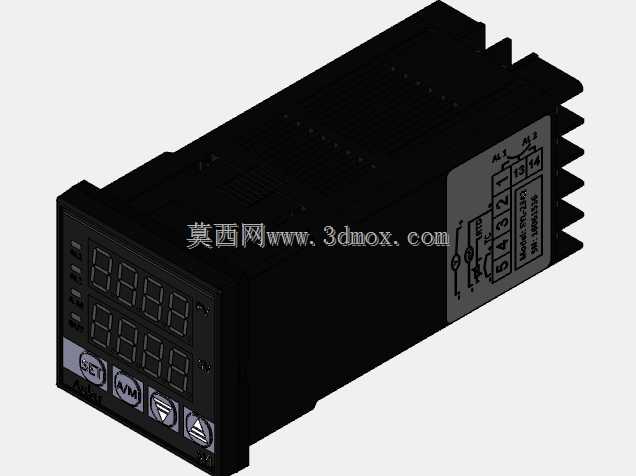

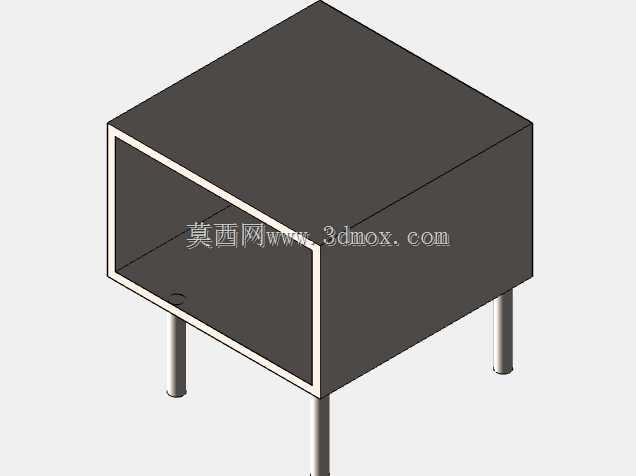

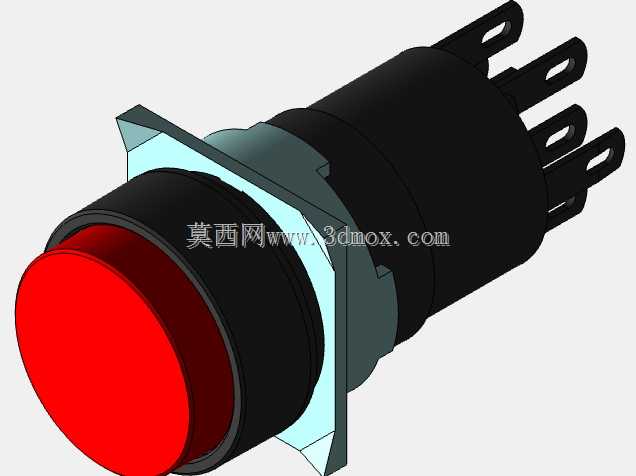

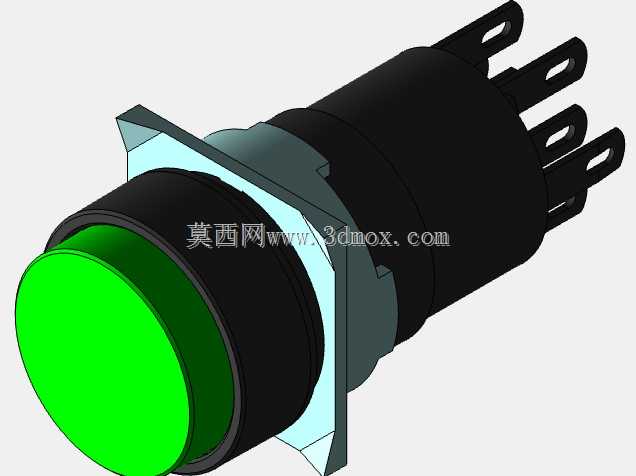

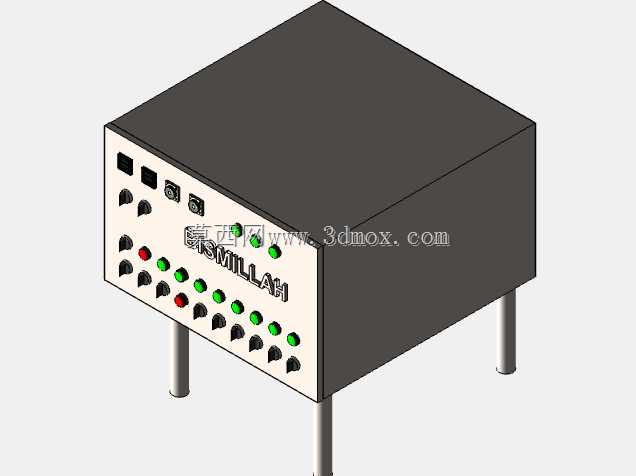

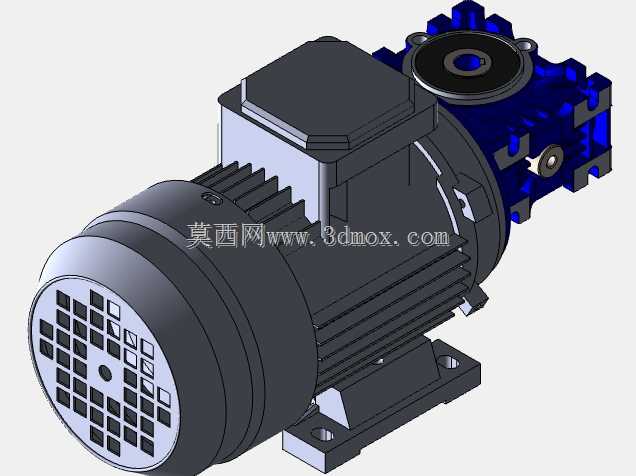

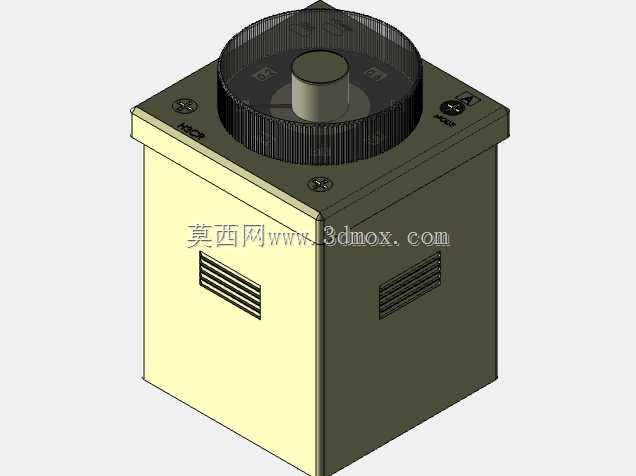

　　从结构设计逻辑来看，传动系统采用伺服电机搭配凸轮分割器驱动，各工位的动作时序通过机械凸轮配合电气信号做联锁控制，灌装动作、封合动作、输送步进的时序匹配度高，不会出现工位干涉、动作错位的问题；设备的电控箱集成在机身侧部，操作面板设置在机身正面的易操作位置，面板上预留了参数调整、急停、手动操作的按键与显示界面，操作人员可快速完成参数设置、故障复位操作。设备的出料端设置了倾斜式导料槽，封装完成的成品可通过导料槽滑入成品收集箱或对接后端的输送线，导料槽表面做了圆弧过渡处理，避免成品滑落过程中出现杯体磕碰、封口膜破损的问题。

　　针对日常生产中的常见故障点，设计时在分杯、灌装、封膜工位都预留了传感器安装位，可加装缺杯检测、无料不灌装、缺膜停机的检测元件，实现设备的自动化故障预警与停机保护，减少人工巡检的工作量。设备的气路管路全部内置在机身框架内部，外部仅预留气源接入接口，管路排布整齐，避免生产过程中物料、水渍污染气路元件，延长气动元件的使用寿命。从安装边界来看，设备整体长度控制在2.2米左右，宽度0.8米，高度1.6米，对车间的空间占用较小，可直接嵌入现有杯装产品生产线，不需要对车间布局做大规模调整，设备的总重量控制在450kg左右，普通车间的地坪承重即可满足安装要求，不需要额外做地基加固处理。
