双轴伺服驱动眼机制相机稳定云台结构

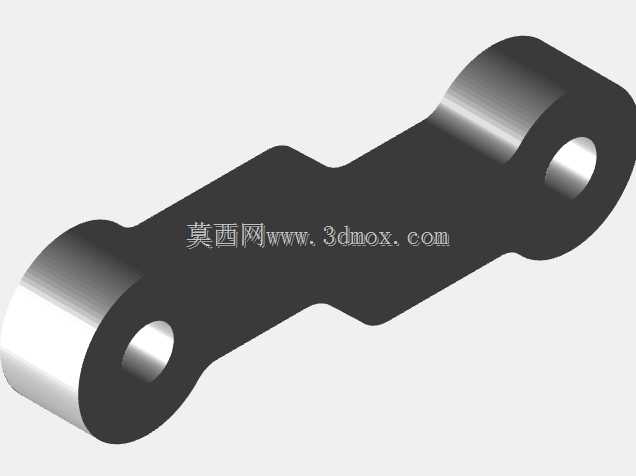

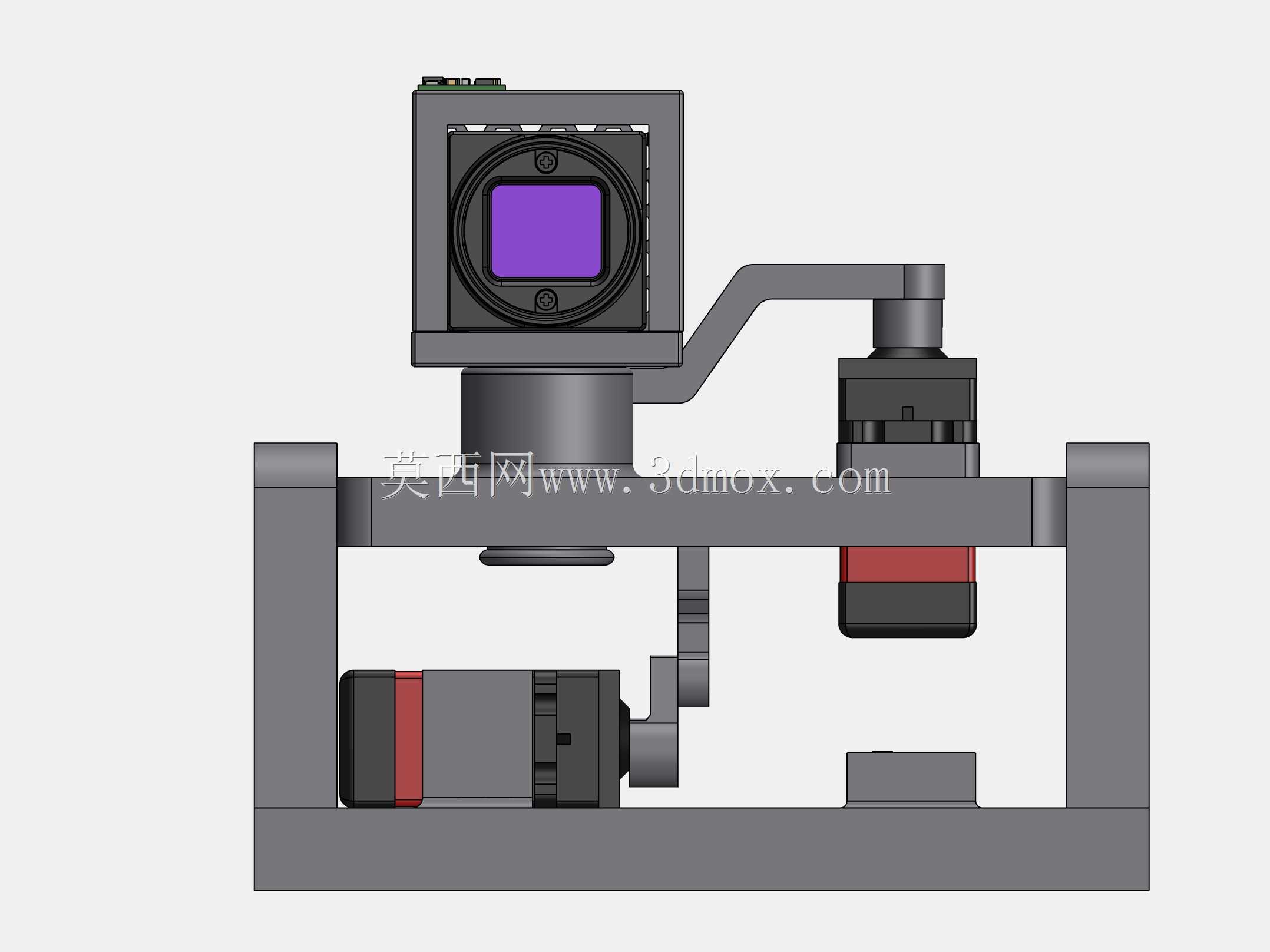

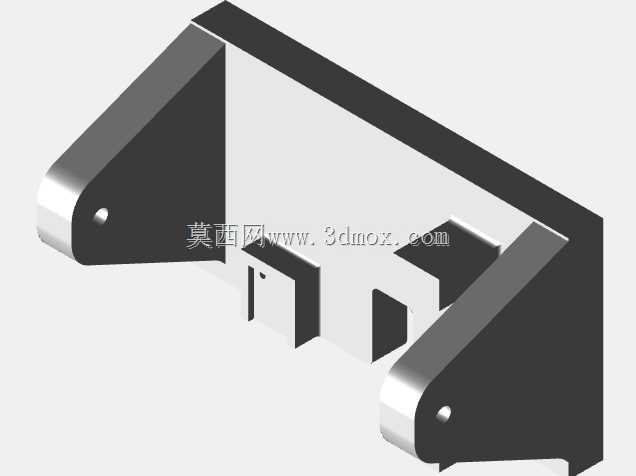

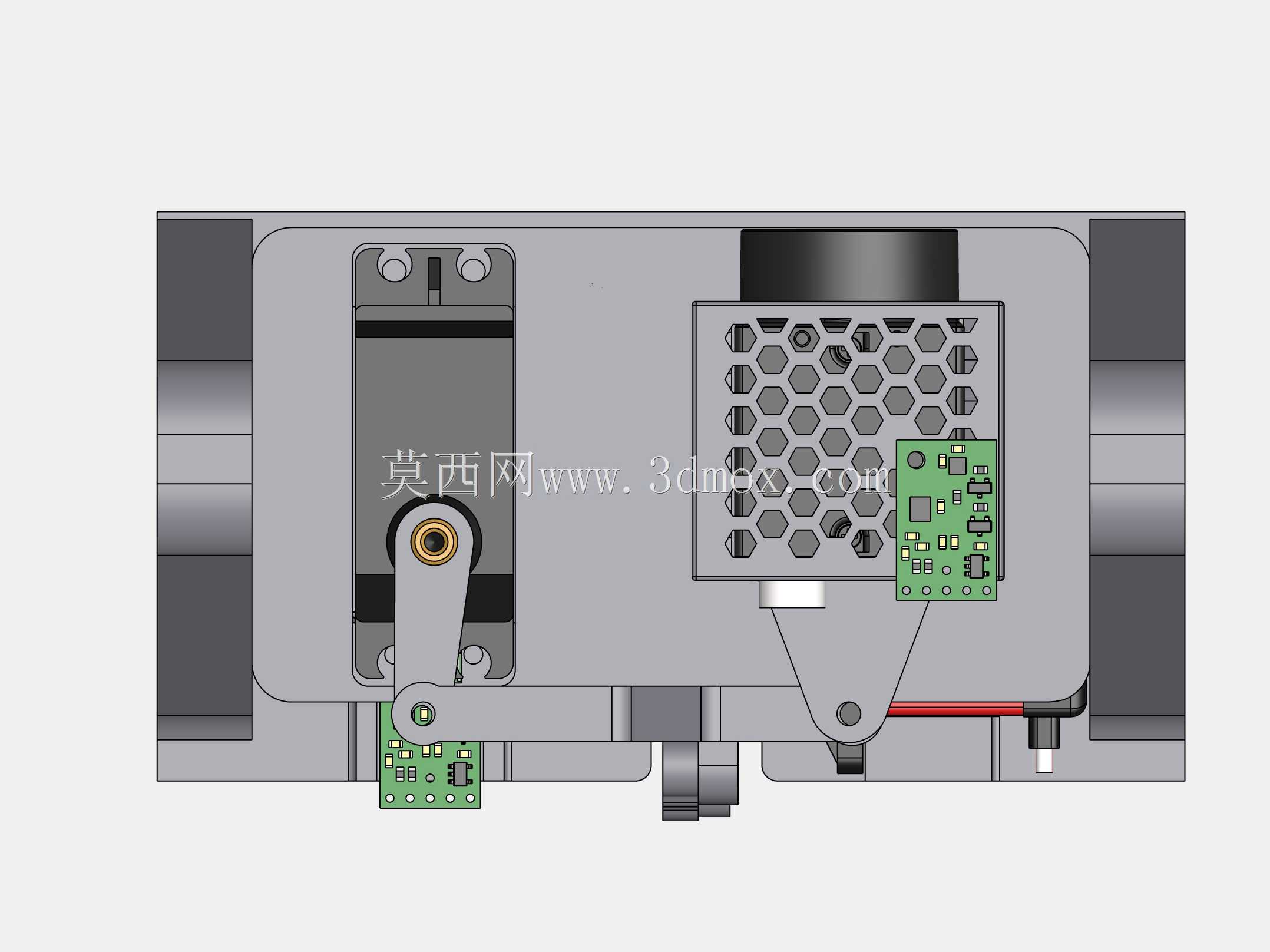

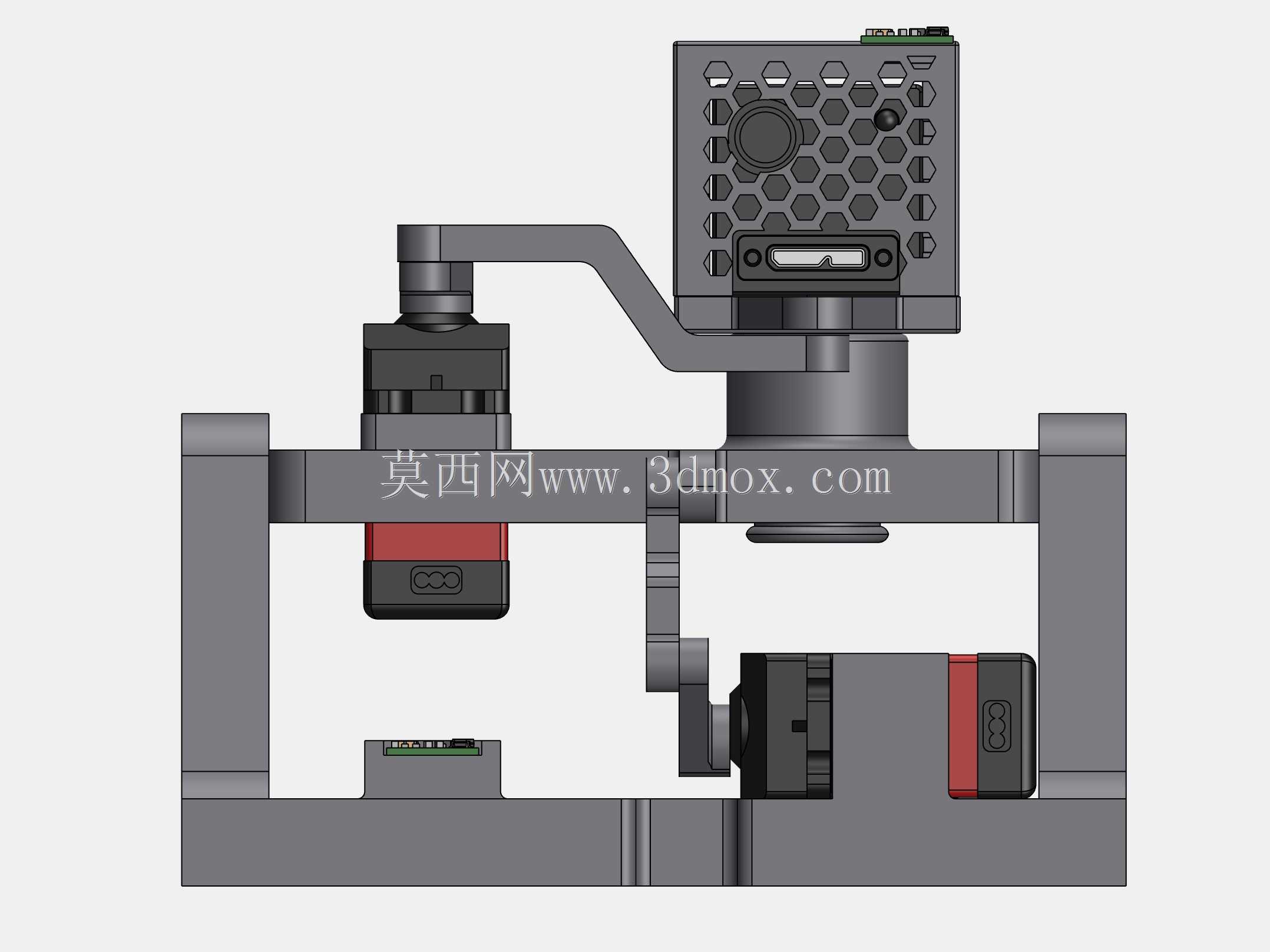

　　这套双轴云台结构的核心定位是为机器视觉检测、户外移动拍摄、小型设备视觉导航场景提供稳定的成像搭载平台，区别于消费级手持稳定器，该结构完全面向工业级固定或移动搭载场景设计，没有手持握持的相关结构，所有安装基准都围绕机架底部的安装平面做定位设计。从结构布局来看，整套机构采用框架式龙门支撑结构，横向转轴布置在机架两侧支撑臂的同轴孔位内，俯仰转轴集成在横向转动的U型架体上，两个转动轴分别对应水平方向的视角偏转与垂直方向的俯仰调整，其中俯仰轴的转动角度范围覆盖30度到130度区间，既可以满足水平向前的常规拍摄需求，也能实现垂直向下的俯视检测、大角度仰拍的取景要求，适配不同场景下的相机视角调整需求。驱动部分选用两款大扭矩伺服单元作为动力输出，单台伺服的额定输出扭矩可承载20kg负载，完全可以覆盖搭载工业相机、小型镜头、辅助补光模块的总重量需求，伺服输出端通过刚性联轴器直接与转轴连接，省去了额外的减速传动结构，既减少了传动间隙带来的姿态误差，也压缩了整体结构的占用空间。姿态感知单元集成在相机安装座附近，采用九轴惯性测量模块实时采集当前云台的姿态角度数据，可配合控制回路实现姿态的实时闭环调整，抵消搭载平台移动过程中产生的晃动、倾斜带来的成像偏移，保证相机光轴始终保持在设定的朝向角度。

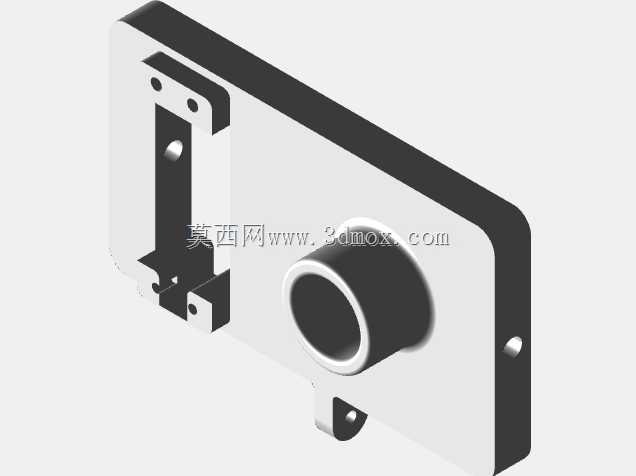

　　相机安装位采用标准的工业相机安装孔位设计，可直接适配指定型号的USB接口工业相机，安装座预留了镜头调整的避让空间，更换不同焦距镜头时不需要额外改动安装结构，只需要调整相机固定螺钉的锁紧位置即可完成适配。从安装边界来看，整套机构的底部安装面为平整的机加工平面，四个角位预留了贯通的安装固定孔，可直接固定在移动机器人顶部、检测工位支架、户外巡检设备的搭载平台上，安装时不需要额外做转接板设计，只要保证安装平面的平面度公差在0.1mm以内，就可以保证转轴转动的同轴度要求，避免转动过程中出现卡滞、抖动的问题。

　　结构设计过程中，两个转动轴的走线都做了专门的避让槽设计，相机的数据线、伺服的动力线与编码器线都可以从架体内部的空腔穿过，不会在转轴转动过程中出现线缆拉扯、磨损的问题，所有转动配合位都预留了轴承安装位，采用深沟球轴承作为转动支撑，既可以承受径向的负载重量，也能保证转动过程的顺滑度，长时间运行不会出现轴系磨损导致的间隙过大问题。整套结构的配重做了针对性优化，相机安装位的重心尽量靠近俯仰转轴的轴心线位置，减少伺服驱动时需要克服的偏心力矩，降低伺服的负载率，提升动态响应的速度，在快速调整视角的过程中不会出现过冲、震荡的问题，保证成像画面的稳定性。

　　在实际应用中，这套结构既可以用于固定工位的产品外观检测，通过两个轴的转动实现不同角度的产品表面图像采集，也可以搭载在移动巡检机器人上，在机器人移动过程中保持相机姿态稳定，完成管线巡检、设备状态识别、环境建模等视觉采集任务，相比固定视角的相机安装方案，可覆盖更大的检测视野范围，减少单场景下需要布置的相机数量，降低整套视觉系统的硬件成本。结构上所有的受力件都采用一体式铣削加工的架体结构，没有采用拼接式的薄板焊接结构，保证整体刚性，在伺服快速加减速转动的过程中，架体不会产生共振抖动，进一步保证成像的清晰度。
