双工位取料挑选装盘执行机构设计

　　该执行机构主要应用于3C电子小零件、微型五金件、小型电子元器件的产线后段工序，可衔接上游检测工位与下游料盘装盘工位，完成合格零件的拾取、位置转移与精准装盘动作，适配节拍在1.2秒/件以内的中高速产线需求，可直接集成在现有流水线侧方，无需对原有产线布局做大幅改动。从结构布局来看，整套机构采用立式安装逻辑，上部为凸轮驱动的回转摆臂单元，中部为导向限位与行程调节组件，下部为双吸嘴拾取端，整体安装基准为上部的方形安装基板，基板四角预留M5沉头安装孔，孔位间距为80mm*60mm，可直接固定在设备的铝型材安装立板上，整套机构在安装状态下的总高度为182mm，横向最大摆幅半径为72mm，下部拾取端的纵向行程为28mm，不会与周边的料盘输送线、检测工位产生运动干涉。

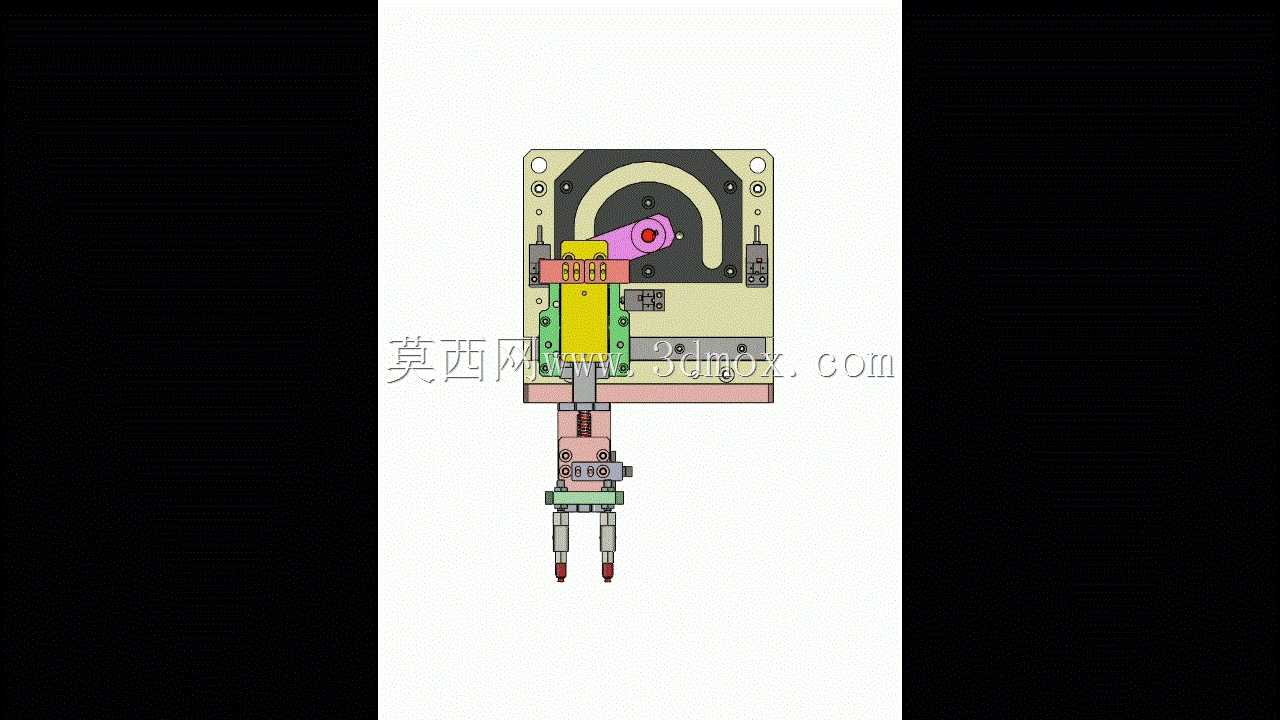

　　驱动端采用带圆弧槽的平面凸轮结构，凸轮随动器嵌入摆臂的导向槽内，将电机的连续回转运动转化为摆臂的90度往复回转与拾取端的上下升降复合动作，无需额外设置升降气缸与回转气缸，减少了气动元件的布线布管工作量，同时凸轮曲线经过平滑过渡处理，运动过程中无刚性冲击，可有效降低吸嘴拾取零件时的抖动概率，避免零件在转移过程中脱落。摆臂的回转位置设置了两个硬限位挡块，分别对应取料位与装盘位，挡块上粘贴有聚氨酯缓冲垫，可吸收摆臂到位时的残余动能，保证重复定位精度控制在±0.05mm以内，满足小型零件装盘的位置精度要求。

　　中部的导向组件采用线性导轨搭配滑块的结构，为拾取端的上下运动提供精准导向，导轨旁设置了行程调节螺栓，可根据拾取零件的高度、料盘的深度调整拾取端的下探行程，调整范围为0-10mm，适配不同厚度规格的零件与不同深度的料盘。下部拾取端采用并排双吸嘴设计，两个吸嘴的中心距为12mm，可同时拾取两个同规格零件，也可根据需求更换为单吸嘴或者夹爪式拾取端，吸嘴接头采用标准快插结构，可直接对接外径4mm的气管，负压回路中预留了真空检测接口，可外接真空传感器检测零件是否拾取成功，避免漏装情况发生。在实际应用场景中，该机构可对接上游视觉检测工位的合格信号，当检测到合格零件到达取料位时，摆臂回转至取料位上方，拾取端下降，吸嘴产生负压吸附零件，随后拾取端上升，摆臂回转至装盘位上方，拾取端下降，负压释放，零件落入料盘的对应穴内，随后机构复位等待下一次动作循环。整套机构的运动逻辑完全由凸轮轮廓保证，无需复杂的多轴协同控制，仅需单个普通减速电机即可驱动，控制逻辑简单，后期维护成本低，适合在大批量小型零件的自动化装配、检测产线上推广使用。

　　设计过程中对摆臂的受力情况做了针对性优化，摆臂采用7075铝合金加工而成，在保证结构强度的前提下尽可能降低自身重量，减少凸轮随动器的负载，延长驱动组件的使用寿命；所有运动副位置均设置了自润滑轴承，无需频繁加注润滑油，可适应长时间连续运行的产线工况。安装边界方面，机构后方需要预留至少30mm的电机安装空间，前方摆臂运动范围内不能有高度超过120mm的障碍物，下部取料位与装盘位的高度差不能超过25mm，否则需要调整安装基板的固定高度来适配。
