公用设施流体输送旋转联轴结构

　　在可旋转建筑、模块化回转公用设施单元的工程落地中，固定端与回转端之间的介质输送一直是容易被忽略却直接影响使用体验的核心结构节点。常规的硬管连接在部件发生相对回转时，会出现管路扭转、应力集中、密封失效等问题，轻则引发介质泄漏，重则导致管路断裂造成设施停运，这套旋转联轴结构正是针对这类场景开发的多通路介质传输部件。

　　从实际应用场景来看，这类结构主要适配需要持续相对回转的公用设施接驳场景，比如可整体旋转的观景房屋、模块化回转公共服务单元、需要周向调整位置的户外公用设施节点，需要同时输送天然气、生活用水、污水等不同属性的介质，且在整个回转过程中不能出现介质混流、泄漏、输送中断的问题。区别于普通单通路旋转接头，这套结构采用同轴多通路的集成设计，在同一联轴主体内分隔出多个独立的流道，每个流道对应一类介质的输送，流道之间通过密封结构完全隔离，避免不同介质发生串流，比如天然气这类易燃易爆介质的流道会设置双重密封结构，污水流道则做了内壁光滑处理减少杂质挂壁堵塞的概率，生活用水流道采用符合输水要求的接触面材质，避免水质受到污染。

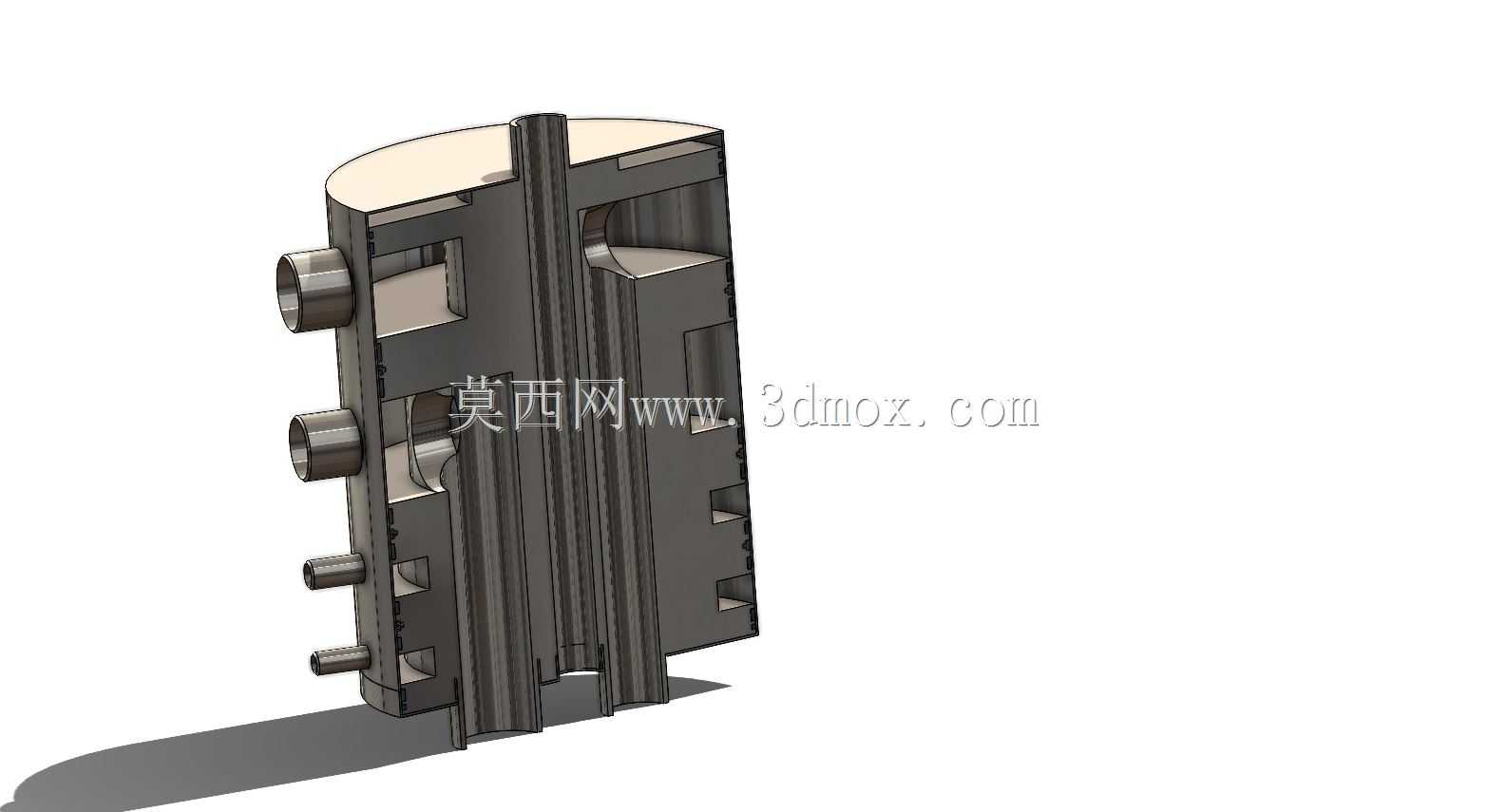

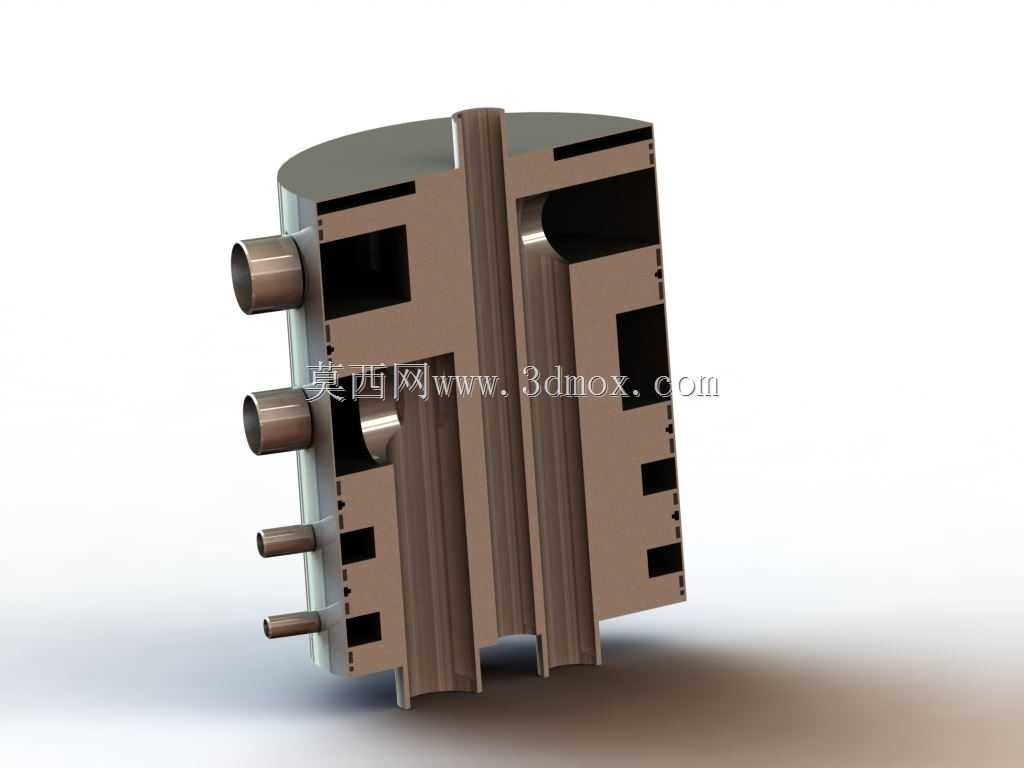

　　从结构设计思路来看，整个联轴采用对称剖分的主体结构，既方便内部密封件、导流结构的装配与后期维护，也能保证回转过程中整体的动平衡性能，避免高速回转时出现偏心振动。主体的中心设置同轴的定位轴套，作为整个联轴回转的基准支撑，两端分别对接固定端管路与回转端管路，外接的管路接口采用侧置式等径接头布局，四个接口沿轴向分层排布，每个接口对应内部独立的环形流道，当两端发生相对回转时，接口与对应环形流道始终保持连通状态，不会因为角度变化阻断介质输送。密封结构采用组合式密封设计，每个流道两侧都设置耐磨密封件，既可以补偿回转过程中的装配间隙，也能降低转动过程中的摩擦阻力，减少密封件的磨损速度，延长整体结构的维护周期。

　　在安装边界与尺寸适配方面，这套联轴结构的轴向长度根据流道数量做了分层优化，不会因为集成多通路就过度增加轴向尺寸，能够适配多数紧凑型回转设施的安装空间，径向尺寸则根据接口通径做了合理规划，侧置的接头采用标准管螺纹规格，能够直接和常规公用设施管路对接，不需要额外制作过渡转接头。安装时需要保证固定端与回转端的同轴度误差在允许范围内，避免偏心载荷导致密封件偏磨，整个联轴的主体采用刚性结构设计，能够承受一定的管路轴向力与径向力，不需要额外设置独立的支撑结构，降低整个回转系统的安装复杂度。

　　实际运行过程中，这套结构可以支持360度连续回转，也可以支持固定角度范围内的往复回转，介质输送压力覆盖常规民用公用设施的压力范围，天然气输送流道满足低压燃气输送的密封要求，输水、污水流道可以适配常规市政供水、排水的压力工况。在结构细节上，流道的转角位置都做了圆弧过渡处理，减少介质流动过程中的阻力损失，也避免污水中的纤维、杂质在转角位置堆积造成堵塞；主体的剖分结合面采用精密加工的密封平面，装配后不会出现介质从结合面渗漏的问题；回转支撑面采用耐磨材质配对，长期回转也不会出现过度磨损导致的间隙变大问题。

　　很多同类结构在设计时容易忽略不同介质的特性差异，把所有流道做相同的密封与结构设计，往往会出现燃气泄漏、污水堵塞、饮用水污染等问题，这套结构在设计时针对每一路介质的属性做了差异化的流道与密封设计，在集成化的同时保证了不同介质输送的安全性与可靠性。同时整个结构没有采用复杂的异形结构，所有零部件都采用常规机械加工工艺即可制作，不需要特殊的加工设备，后期维护时只需要拆开剖分的主体就可以更换磨损的密封件，不需要整体拆解整个管路系统，大幅降低了后期运维的成本与难度。在回转阻力的控制上，通过密封件的压缩量优化与支撑面的摩擦配对设计，整个联轴的回转扭矩控制在较低范围，手动即可推动回转单元转动，不需要额外配置大扭矩的驱动机构，进一步降低了整套回转设施的制造成本与运行能耗。
