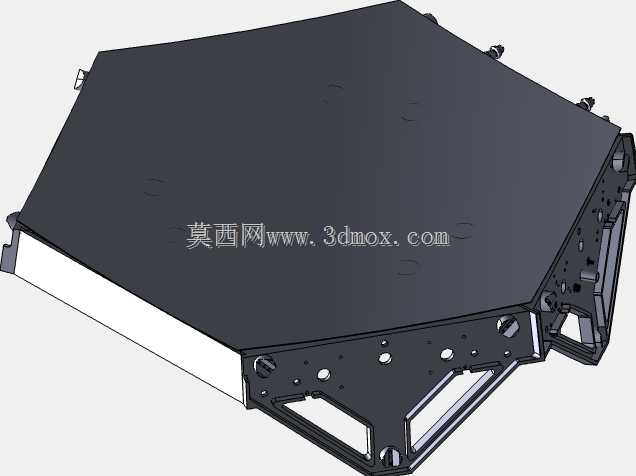

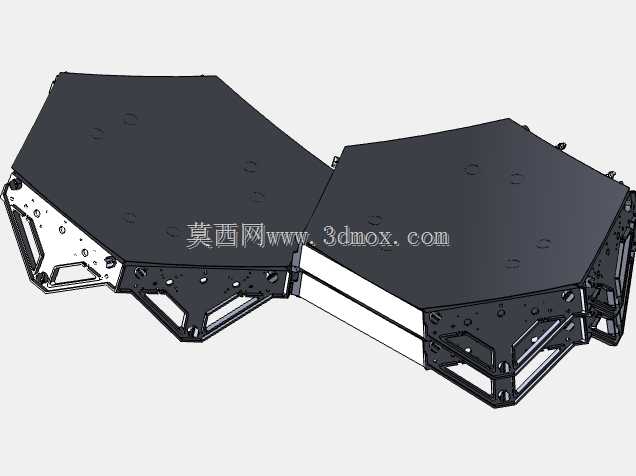

NASA航天部署用带弹簧剪刀伸缩机构

　　该带弹簧剪刀机构主要面向航天载荷在轨部署场景设计，核心作用是在航天器入轨后，将折叠收纳的有效载荷从舱体侧方平稳推出至指定工作位置，全程无需额外动力源介入，仅依靠弹簧蓄能完成解锁后的展开动作，适配深空探测、近地轨道观测类航天器的载荷部署需求，可在真空、高低温交变的空间环境下长期保持预紧力稳定，避免冷焊效应导致的机构卡滞。

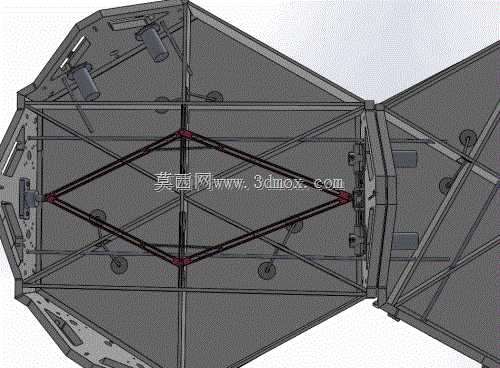

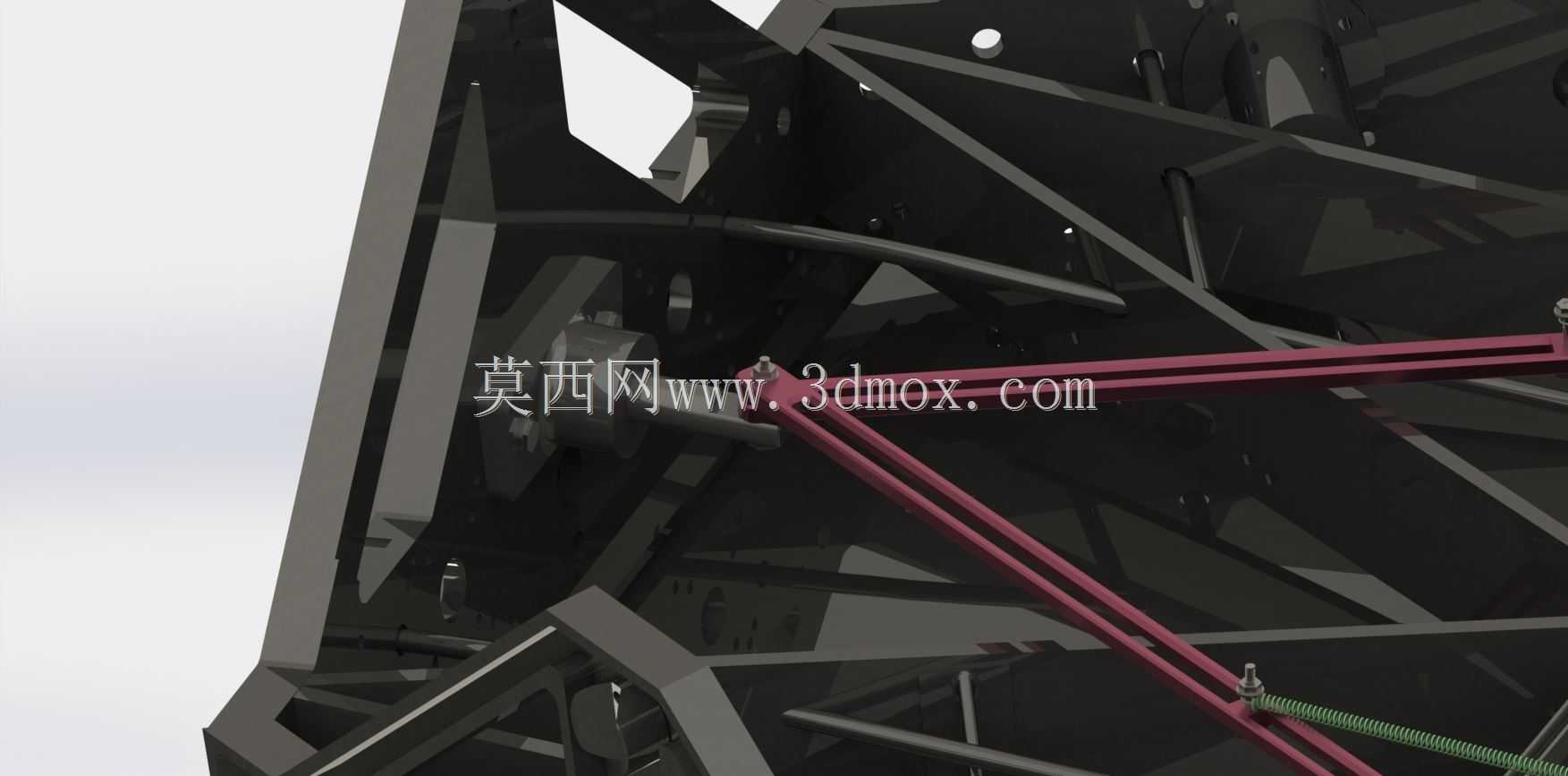

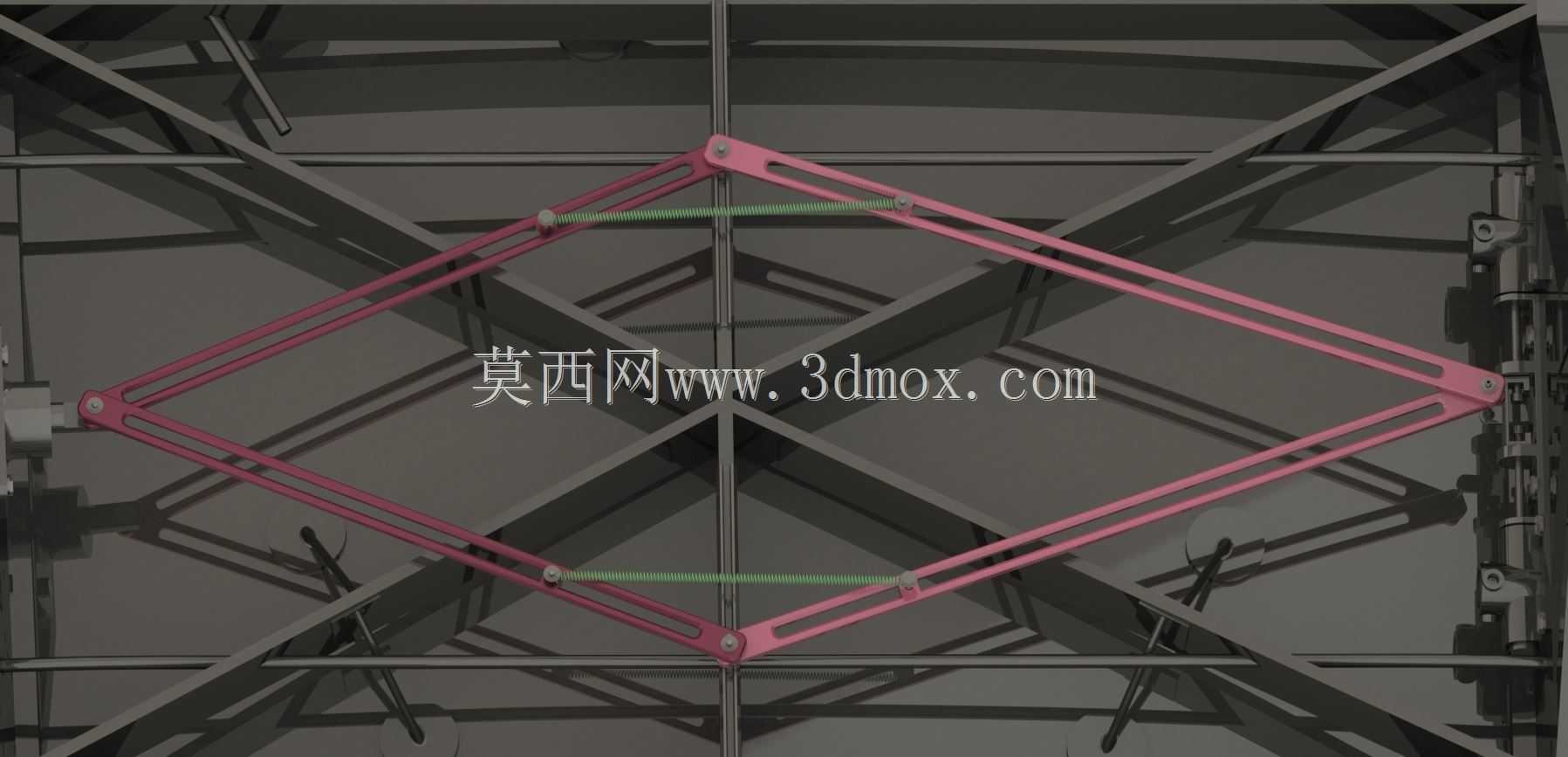

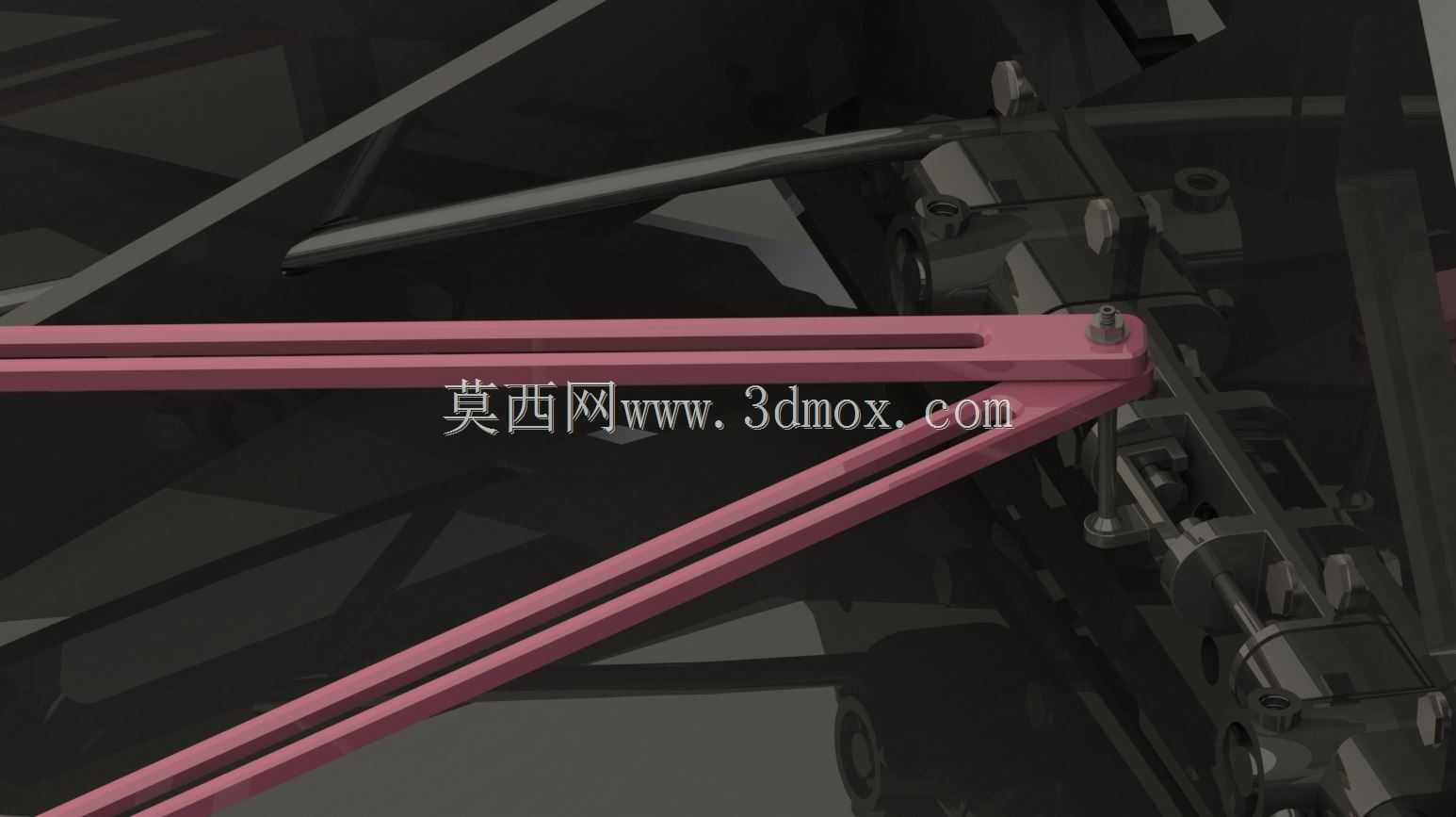

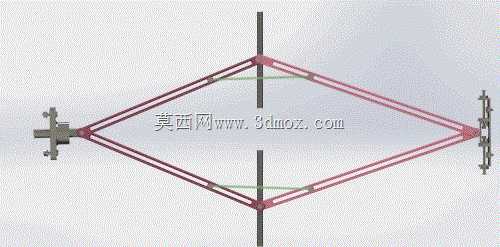

　　从结构功能特性来看，整套机构采用多组交叉铰接的连杆构成剪叉单元，相邻连杆间通过精密销轴铰接，铰接副预留微米级间隙适配空间环境下的材料热胀冷缩变形，每段剪叉单元的对角位置布置拉伸弹簧，弹簧两端通过挂耳与连杆固定，在机构处于折叠收纳状态时弹簧处于拉伸蓄能状态，当锁紧释放机构触发后，弹簧拉力带动剪叉单元逐节展开，展开过程中连杆运动轨迹为确定的直线运动，不会产生侧向偏移，可保证被部署载荷的运动路径精度，避免与航天器舱体其他突出部件发生剐蹭。展开到位后，剪叉单元的铰接点进入机械锁定位，配合弹簧的持续拉力保持机构整体刚度，可承受发射阶段的过载冲击以及在轨运行时的微振动载荷，不会出现回缩或晃动问题。

　　设计思路上优先考虑了航天任务的高可靠性要求，整套机构没有采用电机、齿轮等复杂传动部件，全部由连杆、弹簧、销轴三类基础零件构成，最大程度减少单点故障风险，零件材料优先选用航天常用的铝合金与钛合金材质，连杆表面做硬质阳极氧化处理降低铰接副的摩擦系数，弹簧采用殷瓦合金材质加工，保证在极端温度环境下弹力衰减率控制在允许范围内。结构设计时充分考虑了收纳比要求，折叠状态下整套机构的轴向尺寸仅为展开状态的1/8，可充分利用航天器舱壁与载荷之间的狭小安装空间，不会额外占用载荷的安装容积。

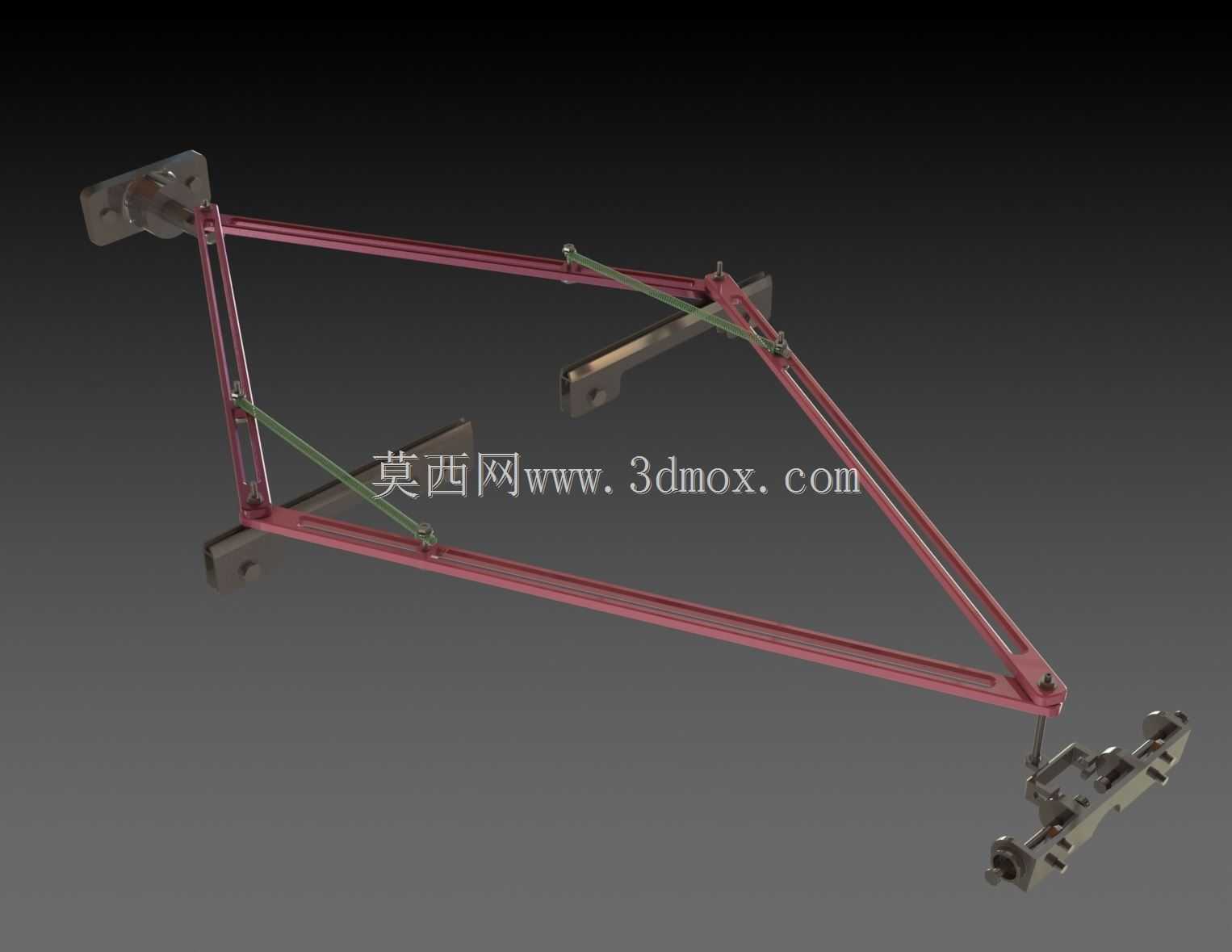

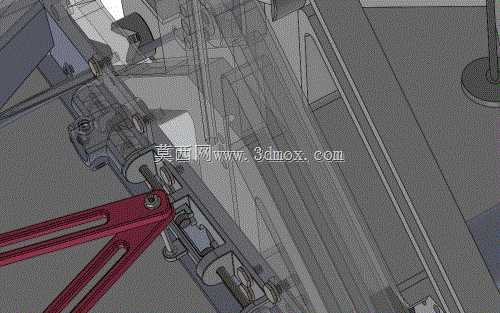

　　安装边界方面，机构的固定端通过法兰接口与航天器舱体连接，法兰面设置4个均布的安装孔，可直接与舱体预埋的螺纹孔对接，安装面平面度公差控制在0.05mm以内，保证机构安装后运动方向与部署方向平行；活动端设置标准化的载荷安装接口，可适配不同重量等级的观测载荷、通信天线等设备，接口处设置定位销孔，可快速完成载荷的定位安装，降低总装阶段的调试难度。机构展开过程的驱动力经过精确匹配，弹簧总拉力经过多轮迭代计算，既可以克服铰接副的摩擦阻力完成全行程展开，又不会因为冲击力过大导致载荷内部精密元件受损，展开末端设置阻尼缓冲结构，将到位冲击载荷控制在载荷允许的过载范围内。

　　在实际工程应用中，这类剪叉式展开机构除航天领域外，也可适配地面自动化设备的伸缩推料、工位升降等场景，只需更换对应材质的弹簧与连杆即可满足不同载荷重量、不同行程的使用需求，铰接副的间隙设计思路也可直接复用到各类平面连杆机构的设计中，避免因温度变化、加工误差导致的机构卡滞问题。整套机构的运动仿真经过多轮验证，各连杆在运动全程无干涉，弹簧的伸缩量始终在材料允许的弹性变形范围内，不会出现塑性变形问题，铰接销轴的剪切强度、连杆的抗弯强度均按照最大载荷的3倍安全系数设计，可满足各类极端工况下的使用要求。
