电源变压器配套机身结构三维设计

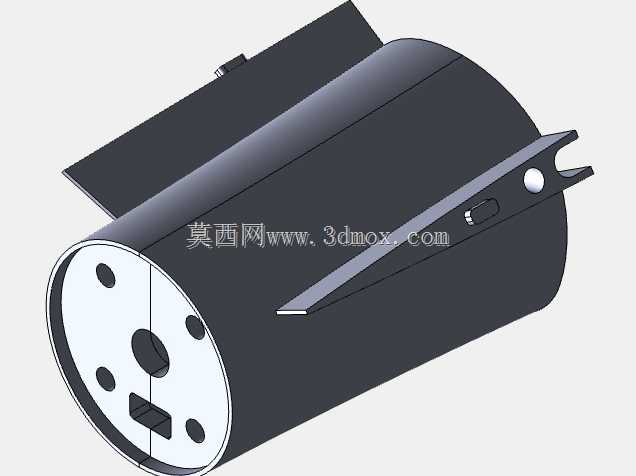

　　从结构功能来看，机身主体预留了绕组与铁芯的装配空腔，端面开设的多组定位孔分别对应铁芯固定柱、接线端子引出位、安装固定孔位，其中中心大孔为铁芯柱的穿装定位位，周边均匀分布的小孔用于绕组引线的绝缘固定与端盖锁紧，端面下方的矩形开槽为接线排的安装让位，可直接嵌入标准接线端子座，无需额外做转接结构设计。机身侧部延伸出的片状安装支耳，是整个结构的安装受力核心，支耳上开设的铰接孔可实现变压器的铰接式固定，适配需要调整安装角度的设备内部布局，支耳与主体的衔接处做了圆弧过渡加厚处理，避免长期受振动载荷出现应力断裂问题，侧部预留的小型凸台为接地端子的安装位，可直接压接接地导线，满足电气设备的安全防护要求。在低压配电、工业控制板卡供电、小型机电设备电源适配场景中，电源变压器的机身壳体是承载绕组、铁芯、接线端子的核心结构件，其设计合理性直接决定变压器的安装适配性、运行稳定性与防护能力。本次设计的机身结构，针对小功率开放式电源变压器的装配需求做了针对性优化，整体采用圆柱式主体构型，区别于传统方形变压器壳体的棱角设计，圆柱构型可在相同内部容积下缩减外部占用空间，同时减少边角磕碰带来的结构损伤，适配控制柜内紧凑排布的安装场景。

　　设计过程中，首先根据适配的变压器额定功率确定内部空腔的最小容积，确保绕组与铁芯装入后保留足够的散热间隙，避免长期运行热量积聚导致绝缘层老化；其次核算安装支耳的受力载荷，根据设备运行时的振动加速度参数，确定支耳的厚度与过渡圆角半径，确保在1.5倍额定载荷下无塑性变形；安装边界方面，机身主体外径控制在常规小型变压器安装位的通用尺寸范围内，支耳的外伸长度适配标准控制柜内的安装梁间距，端面的孔位排布兼容市面上主流小功率变压器的安装孔距，无需对现有设备安装位做二次改造即可直接替换安装。

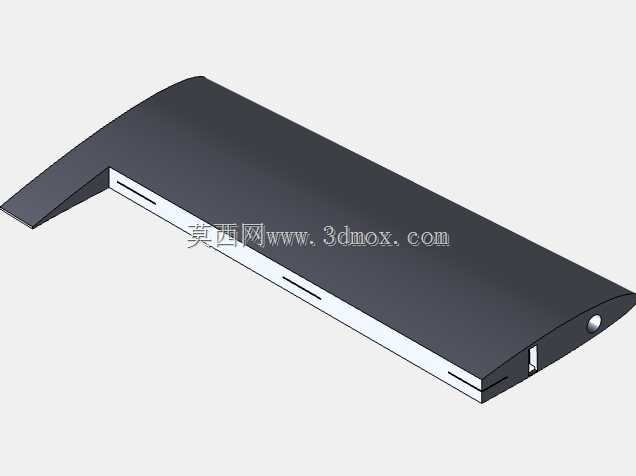

　　不同于市面上常见的封闭式变压器壳体，本次设计的机身采用半开放结构，在保障核心部件定位精度的前提下，尽可能增加空气流通空间，提升自然散热效率，适合在通风条件良好的控制柜内长期运行，侧部的片状结构除安装固定功能外，还可作为辅助散热翅片，将绕组运行产生的热量通过热传导扩散到外部空气中。在细节处理上，所有孔位的边缘都做了倒角处理，避免穿装引线时割破导线绝缘层，主体内壁做了防滑纹理设计，铁芯与绕组装入后可通过过盈配合加绝缘胶粘接的方式实现双重固定，避免运输或设备振动过程中内部部件出现移位。

　　实际装配验证中，该机身可兼容Parasolid格式下的标准变压器铁芯与绕组模型装配，各配合面的公差控制在合理范围内，既不会出现装配间隙过大导致的部件松动，也不会因为过盈量过大导致装配难度提升，适合批量生产时的快速组装作业。针对不同应用场景的适配性，该机身结构可通过调整支耳长度、端面孔位数量的方式，适配不同功率等级的电源变压器安装需求，基础构型无需做大幅修改即可衍生出多个规格的产品，大幅降低后续系列化设计的建模工作量。
