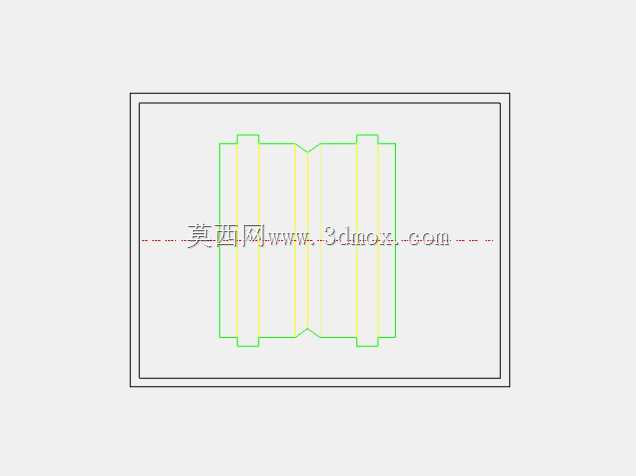

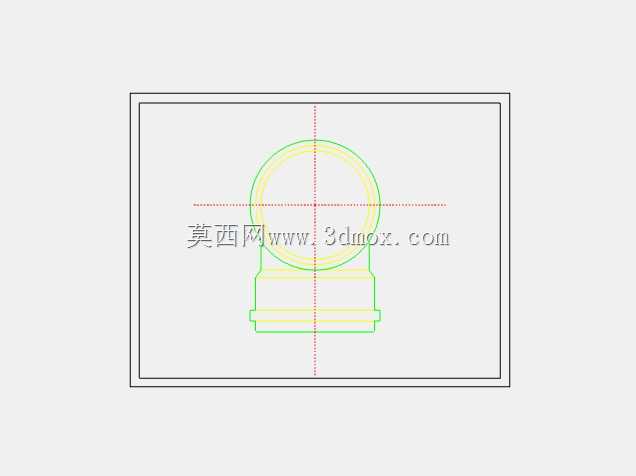

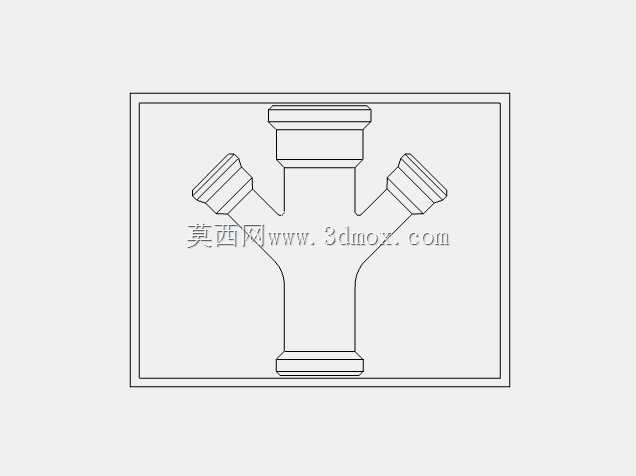

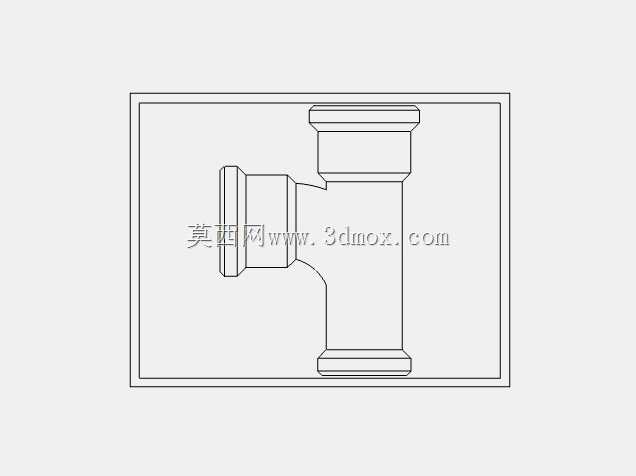

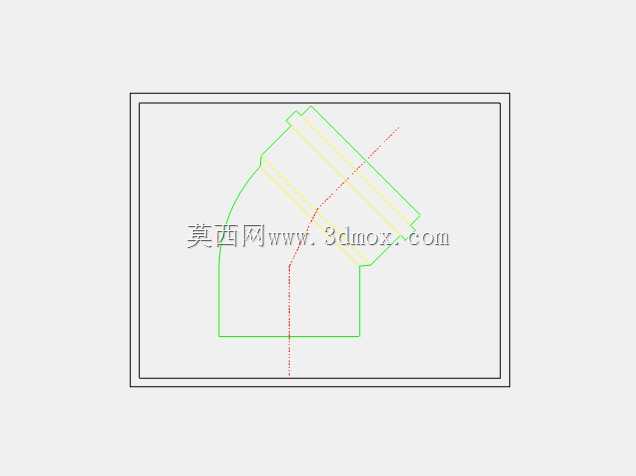

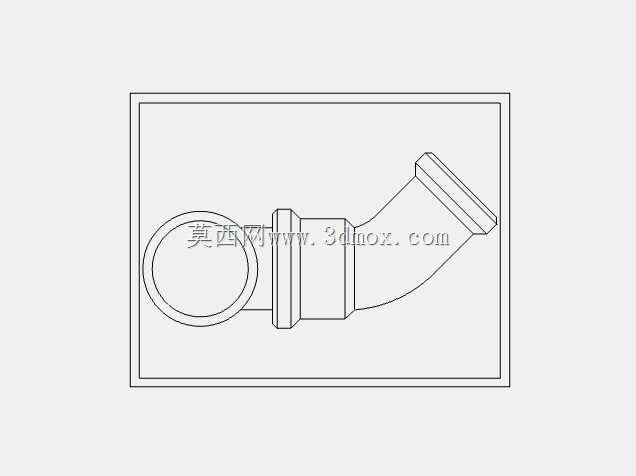

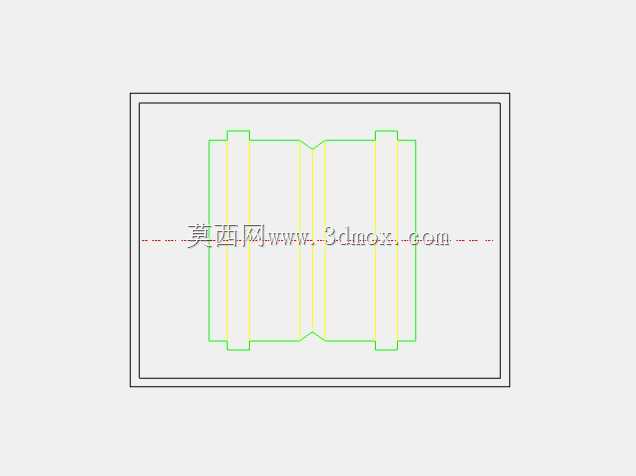

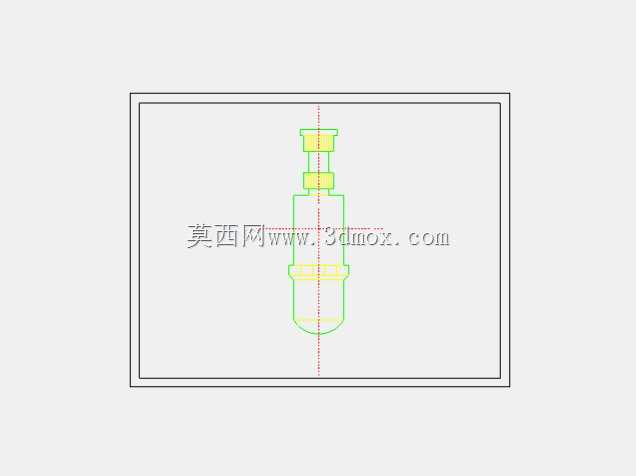

放射状排布多接口圆形接线端子结构

　　在电力输配、工业电控系统的接线作业场景里，这类放射状多接口圆形接线结构，是变压器绕组与外部回路衔接的核心导电连接件，日常会被用在中小型电源变压器的二次侧出线端，负责把绕组输出的多路低压电流，规整分配到不同的负载回路里，避免多组线缆杂乱缠绕带来的绝缘破损、接线错位风险。从实际使用的工况来看，这类结构需要长期承载额定工作电流，同时要适配不同线径的线缆压接需求，所以设计阶段首先要确定中心导电基体的尺寸边界，中心圆形区域的直径要匹配变压器出线端的安装柱直径，保证装配后贴合紧密，不会出现接触电阻过大导致的局部发热问题。

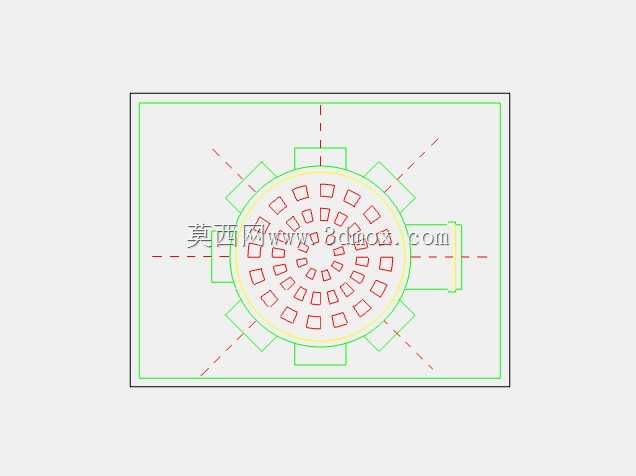

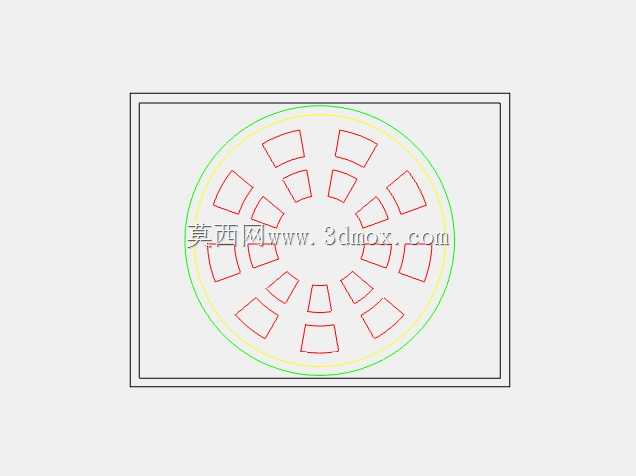

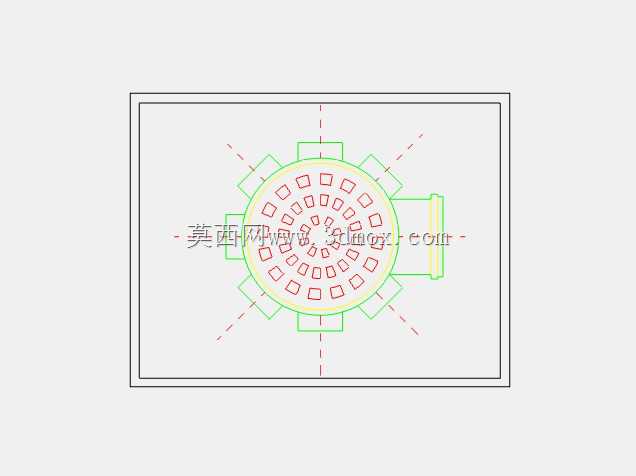

　　外围放射状排布的接线位，每个凸台的位置都要对应不同的回路相序，相邻接线位之间的爬电距离要满足低压电控的绝缘要求，避免不同回路之间出现飞弧、短路隐患。设计时没有采用常规的一字排开接线端子布局，而是选择圆形放射排布，核心是为了压缩接线端的整体占用空间，毕竟很多小型电源变压器的安装仓内部空间局促，一字排开的端子会占用过多横向尺寸，导致变压器无法顺利嵌入设备的安装位，圆形布局可以让所有接线位围绕中心基体均匀分布，每个接线位的操作空间一致，现场接线作业时不用刻意调整线缆弯折角度，能降低接线施工的难度。从安装边界来看，整个结构的外轮廓是带定位凸耳的方形边框，四个方向的凸耳上预留了固定孔位，安装时可以通过螺栓直接把整个端子结构固定在变压器的外壳出线口位置，边框和变压器外壳之间加装密封胶圈就能达到基础的防尘防护效果，适配多数室内工业设备的使用环境。每个接线位的压接槽尺寸做了梯度适配，靠近中心的内层接线位用来接较细的信号反馈线，外层的接线位用来接较粗的动力输出线，这样的排布可以让线缆走线从内到外自然散开，不会出现内层粗线遮挡外层接线位的情况，后期维护排查线路时，能快速对应每个接线位的回路走向。

　　结构的中心圆形区域做了双层环形的导电接触设计，内层环对应公共回路，外层环对应各分路输出，和变压器出线端的导电柱配合时，能保证接触面积足够，即使在设备长期振动的工况下，也不会出现接触松动的问题。外围的每个接线凸台都做了加强筋过渡，和中心基体连接的位置做了圆角处理，避免压接线缆时应力集中导致凸台断裂，毕竟现场接线时工人的压接力度不好精准控制，加强结构能提升整个端子的抗形变能力。边框上的定位虚线是设计时预留的安装对位标记，装配时可以和变压器外壳上的刻度线对齐，保证每个接线位的朝向和预设的走线方向一致，减少线缆的弯折半径，延长线缆的使用寿命。

　　这类结构在实际选型时，要注意匹配变压器的额定输出电流，中心基体的导电截面积要满足最大载流要求，接线位的数量要对应实际的回路数量，避免出现接线位不足需要额外转接的情况，转接会额外增加接触点，提升线路故障的概率。从建模逻辑来看，先绘制中心圆形基体的草图，确定内外环的尺寸，再阵列生成外围的接线凸台，之后添加安装边框和固定凸耳，最后对所有锐边做倒圆角处理，既满足绝缘安全要求，也能避免安装时划伤施工人员的手部。整个结构的厚度要和变压器外壳的出线口深度匹配，不能突出外壳过多，否则会和设备内部的其他部件产生干涉，也不能凹陷过深，否则接线操作时工具无法顺利伸入压接位置。
