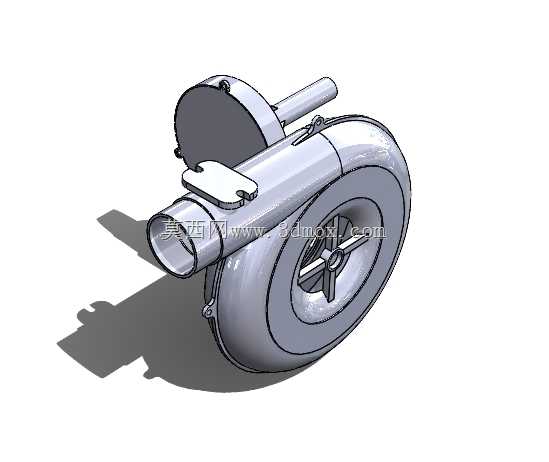

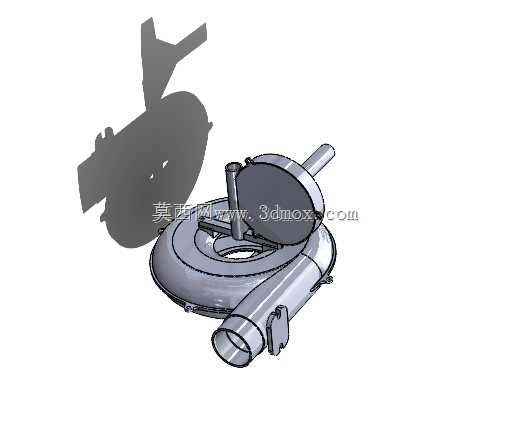

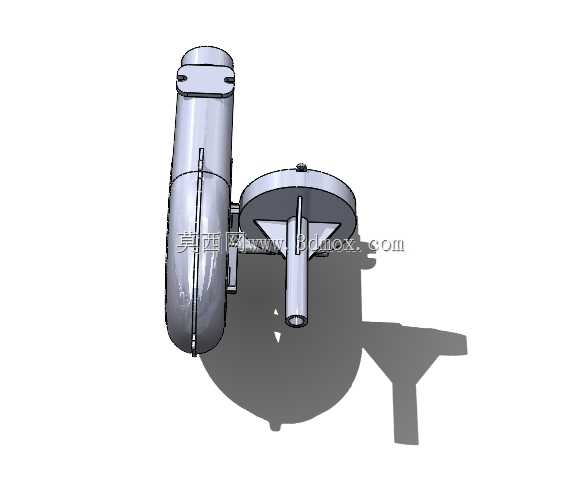

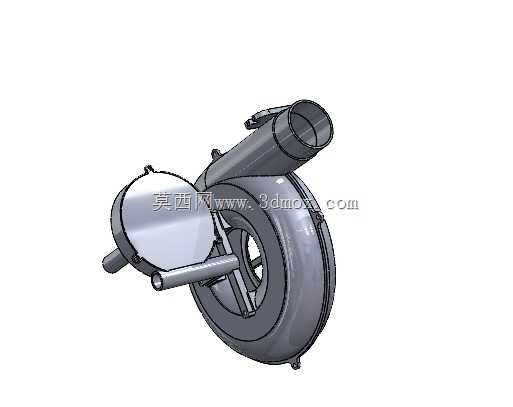

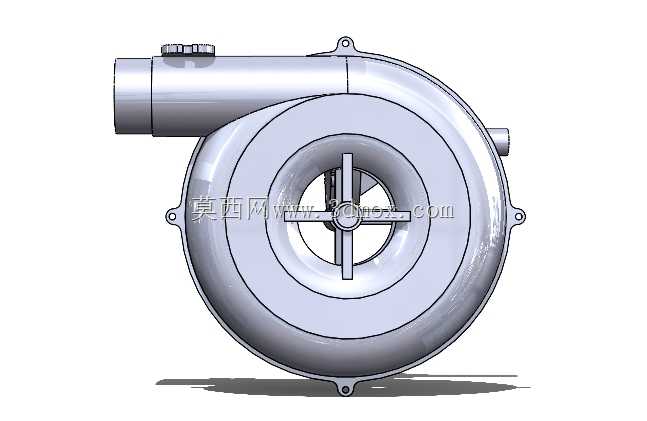

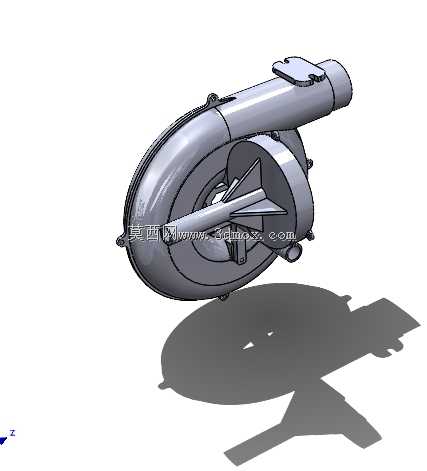

SolidWorks设计的离心式鼓风设备结构

　　这款离心式鼓风结构的三维建模，完全围绕工业现场实际送风需求展开，没有做多余的装饰性结构，所有曲面和实体特征都服务于气流输送的核心功能。从应用场景来看，这类鼓风结构可适配小型工业设备的冷却送风、工位局部通风除尘、小型燃烧设备的助燃送风，也可作为实验台架的气源发生部件，覆盖从车间生产辅助到实验验证的多类使用场景，在轻工制造、电子组装、小型热处理设备配套中都能找到对应的使用位置。

　　从功能特性上看，该结构采用蜗壳式流道设计，叶轮内置在蜗壳腔体中心位置，进风口采用轴向直筒式接口，可直接对接硬质风管或者柔性波纹风管，出风口采用切向布置的圆筒接口，能够顺着蜗壳的气流导出方向降低风阻，减少气流在腔体内的紊流损耗。顶部设置的快开式检修盖板，通过卡扣结构实现无工具拆卸，日常维护时可以直接打开盖板清理叶轮附着的纤维、粉尘杂质，不需要将整个风机从管路上拆解下来，大幅降低现场运维的工作量。进风口位置设置的限位卡扣结构，用于对接风管时的轴向定位，避免设备运行振动导致风管脱落，同时也能保证接口处的密封贴合度，减少漏风损失。

　　设计思路上，建模过程优先保证流道的顺滑过渡，蜗壳的型线采用渐开线参数化绘制，从叶轮外缘到出风口的通流截面逐渐扩大，让气流在蜗壳内实现动能到静压能的平稳转换，降低气动噪声。叶轮采用后向式叶片设计，叶片数量和安装角度经过匹配调整，兼顾风压输出和运行效率，叶片与轮毂、轮盖的连接位置做了圆角过渡，减少应力集中，同时避免气流在拐角处产生涡流。整个壳体采用分体式结构设计，分为蜗壳主体、进风筒、出风筒、检修盖板几个独立模块，各模块之间通过止口定位，既方便加工时的模具拆分，也便于后期更换磨损部件，不需要整体报废。安装底座与蜗壳一体化设计，底座上预留的安装孔位可以适配不同规格的减震垫，降低设备运行时的振动传递，减少对周边精密设备的干扰。

　　从安装边界来看，该鼓风结构的整体外轮廓尺寸适配小型设备的安装空间，轴向进风接口的外径采用通用风管标准尺寸，可以直接对接市面常见的同规格通风管路，不需要额外制作变径接头。切向出风口的中心高度与进风口的中心高度差经过优化，能够适配多数桌面型设备、小型台架的管路走向，避免安装时出现管路过度弯折的情况。设备的重心落在安装底座的中心区域，安装时只需要固定底座的四个连接点即可保证运行稳定性，不需要额外增加配重结构。叶轮与壳体之间的间隙控制在合理范围，既避免运行时叶轮刮蹭壳体内壁，也能减少间隙处的气流回流损失，提升整体送风效率。

　　在细节处理上，壳体的壁厚采用均匀设计，适配注塑或者钣金冲压的加工工艺要求，所有棱角位置都做了工艺圆角，避免加工时出现应力开裂，也能减少安装维护时的尖锐边角划伤风险。卡扣结构的弹性变形量经过校核，反复拆装不会出现塑性断裂，保证多次检修后的结构可靠性。整个结构没有多余的凸起结构，外表面顺滑，日常清理表面积尘时可以直接擦拭，不会出现清洁死角。对于需要调整送风方向的使用场景，出风口的接口可以根据安装需求调整周向角度，只需要在装配时调整蜗壳与底座的相对安装位置即可，不需要重新设计零件，提升了结构的通用适配性。
