CO2激光系统第二安装镜调整支架

　　在CO2激光切割、雕刻设备的光路搭建环节，镜架的稳定性与调节精度直接决定了最终加工的良率，这款第二安装镜支架就是针对现有光路系统中次镜固定结构的痛点做的迭代优化。日常车间现场调试激光光路时，不少传统镜架要么锁紧后容易受机床运行振动产生微偏移，要么调节旋钮的行程分辨率不够，每次校准光路要反复拧动多次才能对准，尤其是加工幅面较大的设备，光路传输距离长，镜架零点几毫米的偏移就会导致出光位置偏差、切割面斜度超标，这款支架的设计就是从现场调试的实际痛点出发做的结构优化。

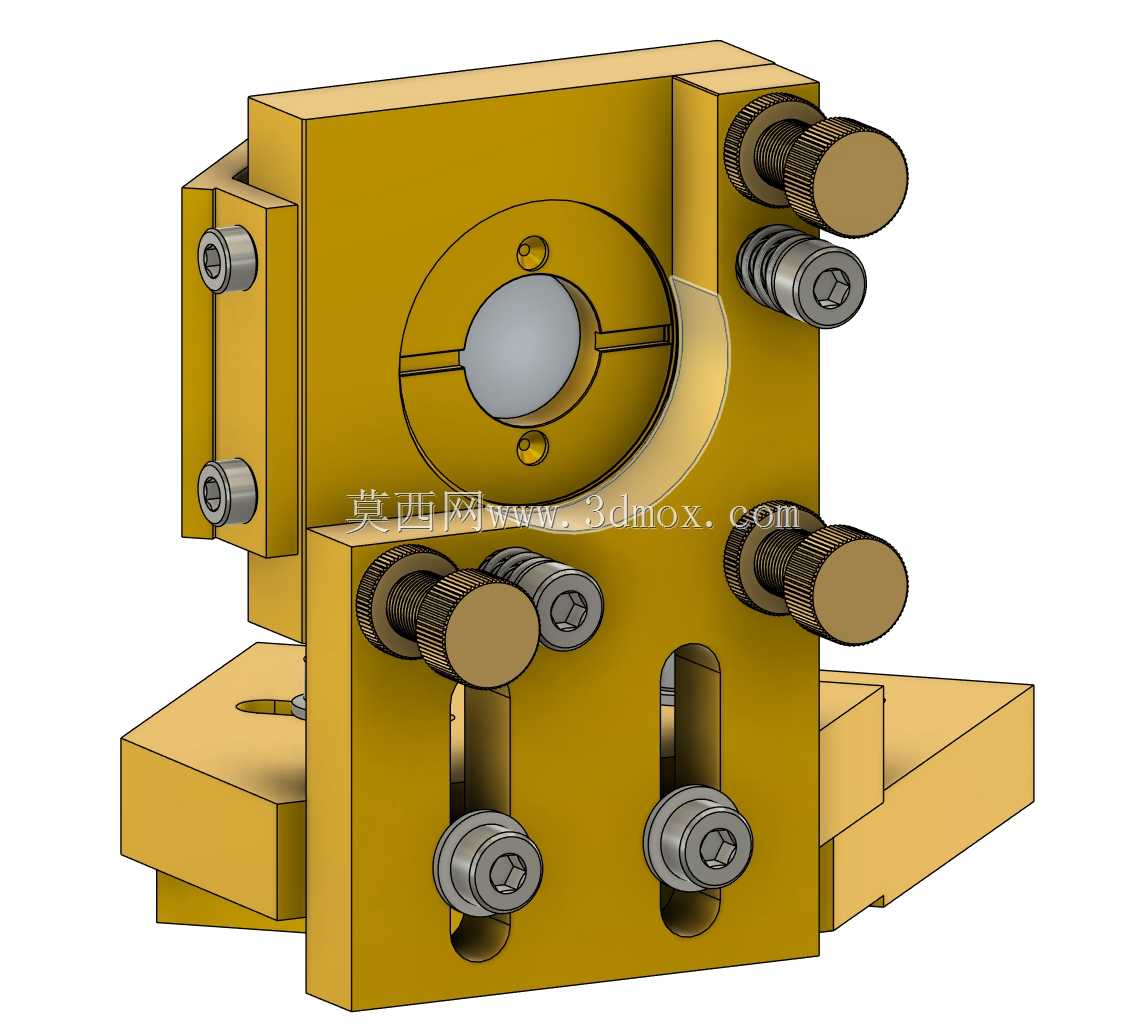

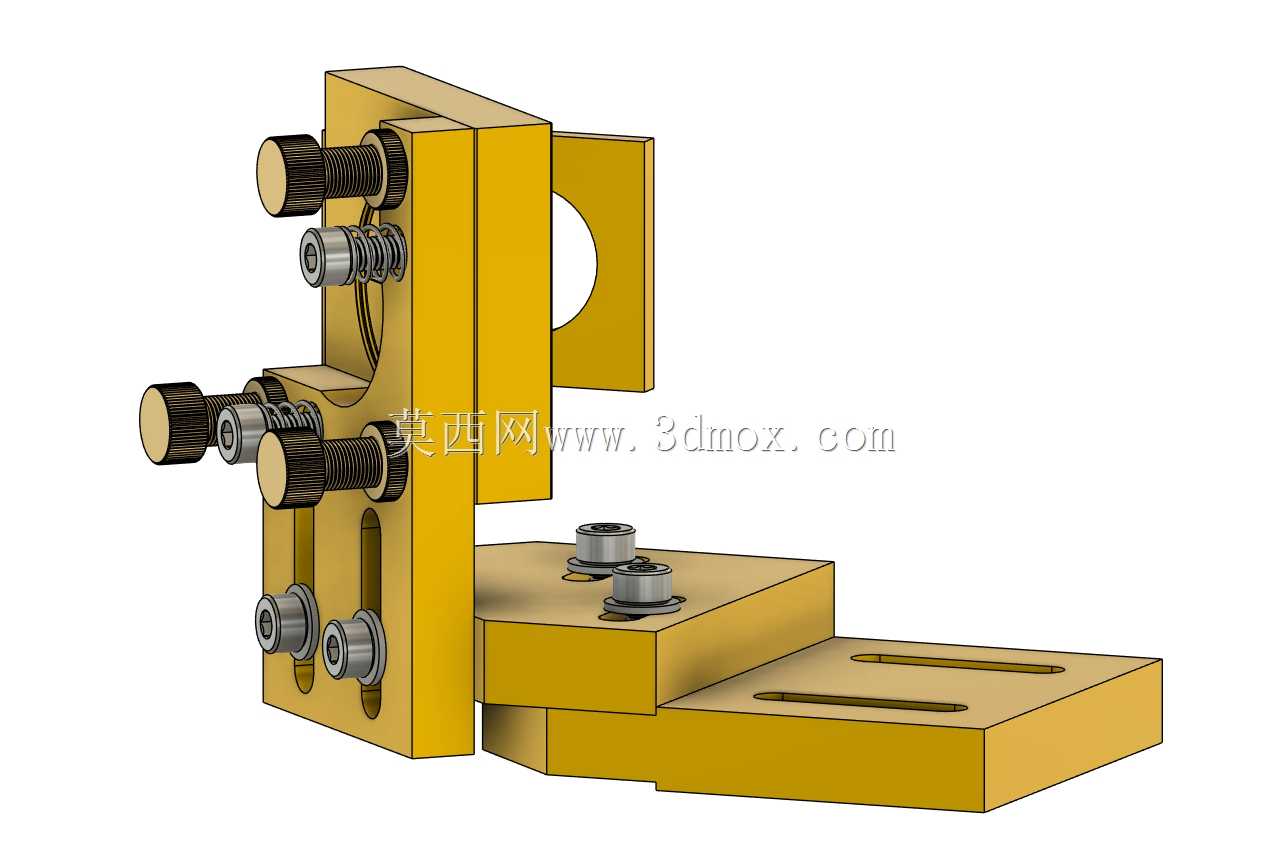

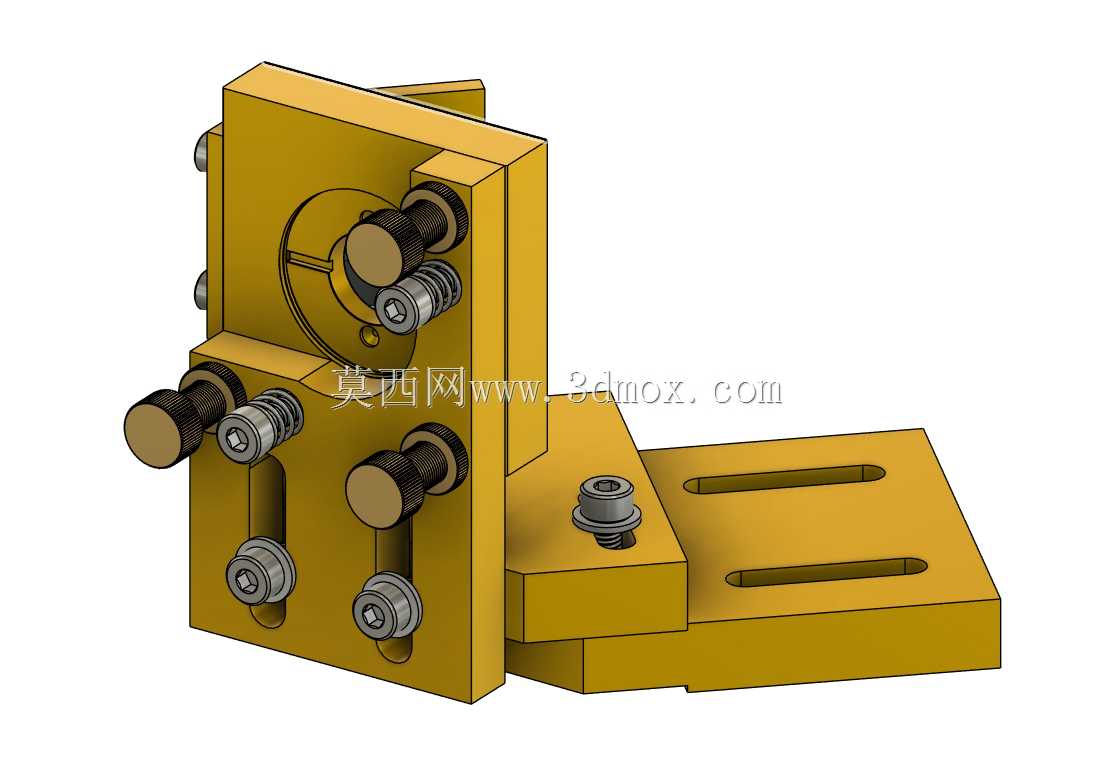

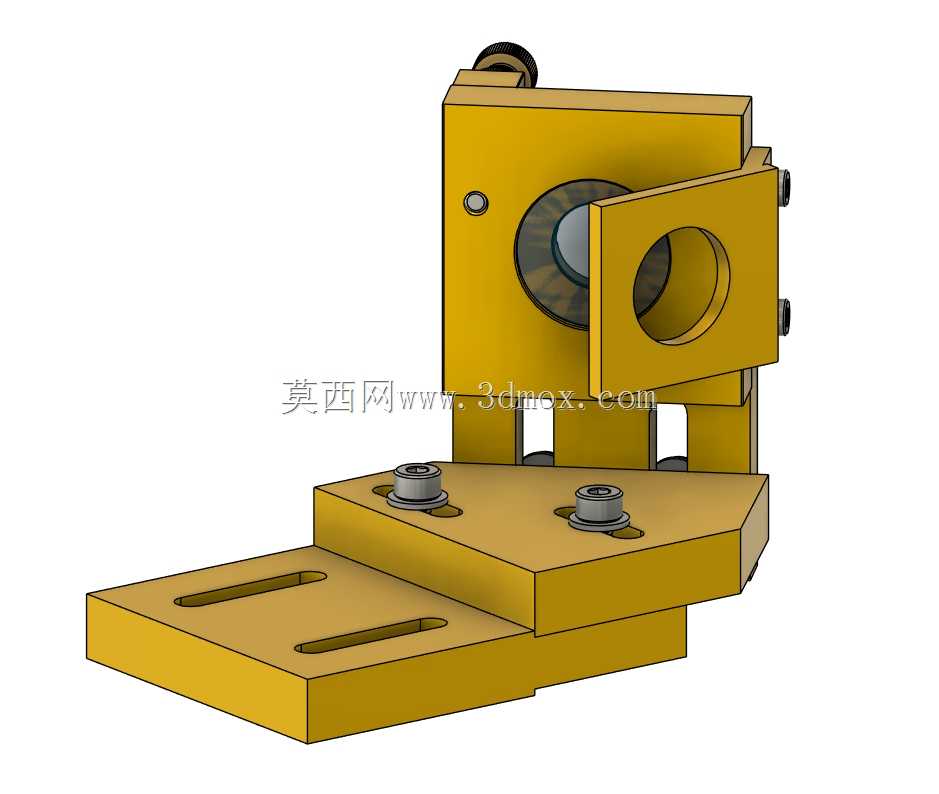

　　从结构布局来看，底座采用带长圆形安装槽的阶梯式设计，两个长槽沿光路传输的垂直方向布置，安装时可以先通过槽位完成镜架整体的粗定位，调整范围覆盖常规CO2激光设备光路的安装公差带，不需要在安装板上额外扩孔或者补加工位，适配市面上多数标准规格的激光光路安装基面。底座上方的镜座主体采用分体式锁紧结构，镜片安装位做了台阶止口设计，和标准尺寸的CO2反射镜、聚焦镜的安装尺寸完全匹配，装镜时不需要额外加定制垫圈，镜片放进去之后靠侧方的压块锁紧，压块和镜片接触的位置做了避空，不会压到镜片的镀膜工作面，避免装夹时造成镜片膜层损伤。

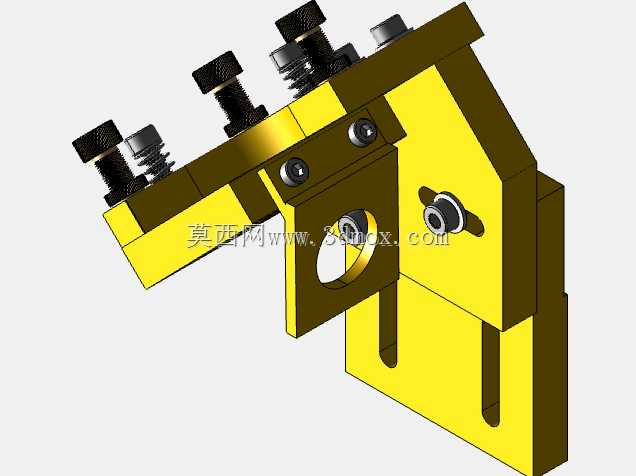

　　调节机构的设计是这款支架的核心优化点，传统镜架的调节螺丝多采用细牙螺纹直接顶紧镜体，长时间受机床振动容易出现螺纹间隙回程，微调的时候经常出现拧了螺丝但镜片角度没变化，再拧一点又调过了的情况。这款支架的调节端采用了带弹簧复位的顶推结构，每个调节维度都有对应的复位弹簧提供预紧力，消除螺纹配合的间隙，微调的时候转动调节螺丝，镜体的角度变化是线性的，没有空行程，实际调试时可以做到更精准的微幅调整，哪怕是长光路的校准，也能快速把光斑调整到基准位置。镜架的整体结构做了加厚处理，连接位置的圆角过渡避免应力集中，日常设备运行中产生的持续振动不会让镜架产生形变或者锁紧松动，长时间加工也能维持光路的稳定性，减少生产过程中反复校准光路的停机时间。

　　从安装边界来看，底座的安装孔距适配常规激光设备的光路安装孔位，整体外形不会和周边的光路护罩、拖链产生干涉，镜体的转动角度范围覆盖第二反射镜需要的调整角度，不管是定光路的切割设备，还是带动态聚焦的雕刻设备，都能满足光路转向的调整需求。和市面上同规格的镜架相比，这款支架的组装流程更简便，所有的锁紧螺丝、调节件都采用标准件，后期维护更换配件不需要找原厂定制，车间日常维护时用常规的内六角扳手就能完成拆装、镜片更换的操作，不需要专用工装。在实际应用场景里，不管是小幅面的激光雕刻机，还是中大功率的CO2激光切割机，这款镜架都能作为第二转向镜的固定结构使用，安装后可以有效降低光路偏移的概率，提升长时间加工的一致性，尤其是在批量连续加工的场景下，稳定的光路固定结构能减少因为光路偏差产生的废品，也能降低一线操作人员调试光路的工作强度。
