双灶位支架式乙醇加热炉结构设计

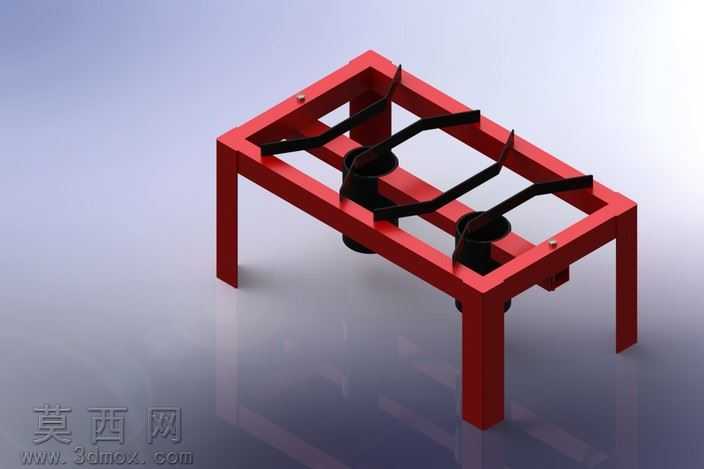

本作品为双灶位支架式乙醇加热炉三维建模成果，建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路完成整体结构搭建。首先针对炉体支撑框架进行参数化草绘，以矩形截面型材为基础单元，通过拉伸凸台命令生成四条等长立式支撑腿，再绘制顶部矩形边框的闭合轮廓，拉伸生成与支撑腿壁厚一致的边框结构，通过配合约束将支撑腿与边框精准装配，保证框架整体的垂直度与平面度公差符合民用炉具的使用稳定性要求。随后对炉头固定结构进行建模，在顶部边框内侧绘制两个对称分布的圆形安装位，通过拉伸切除生成适配乙醇炉头的安装沉孔，沉孔深度与炉头安装法兰厚度匹配，确保炉头安装后与边框顶面齐平，避免出现凸起剐蹭或凹陷积污的问题。锅架支撑结构采用异形弯杆造型，先绘制弯杆的三维路径草图，通过扫描命令生成等截面的支撑弯杆，每个炉头对应配置三根支撑弯杆，弯杆末端做圆角过渡处理，既避免尖锐边角造成使用划伤，也能适配不同底径的锅具放置，弯杆与顶部边框通过凸台定位配合，保证承重时的结构强度。材质与渲染阶段，支撑框架与锅架部分采用哑光红色金属漆材质，调整材质的粗糙度、金属度参数模拟高温喷塑的表面质感，炉头部分采用哑光黑色耐高温金属材质，还原铸铁炉头的厚重质感；场景搭建采用浅灰色渐变背景，添加三点布光系统，主光源从侧上方45度投射，勾勒炉体的轮廓结构，辅光源补亮暗部避免死黑，顶光强化顶部支撑结构的细节，最终渲染输出的效果图清晰展现各部件的装配关系与材质质感。设计过程中充分考虑民用乙醇炉的使用需求，整体框架高度适配桌面使用场景，双灶位布局可同时满足两个容器的加热需求，开放式的框架结构既减轻整体重量，也能保证炉头周边的空气流通，为乙醇充分燃烧提供充足氧气，支撑腿底部预留防滑垫安装位，可后续加装橡胶防滑垫提升放置稳定性，所有部件的连接位置均做圆角处理，无尖锐加工棱角，兼顾结构实用性与使用安全性。
