折弯式金属安装固定连接角件结构

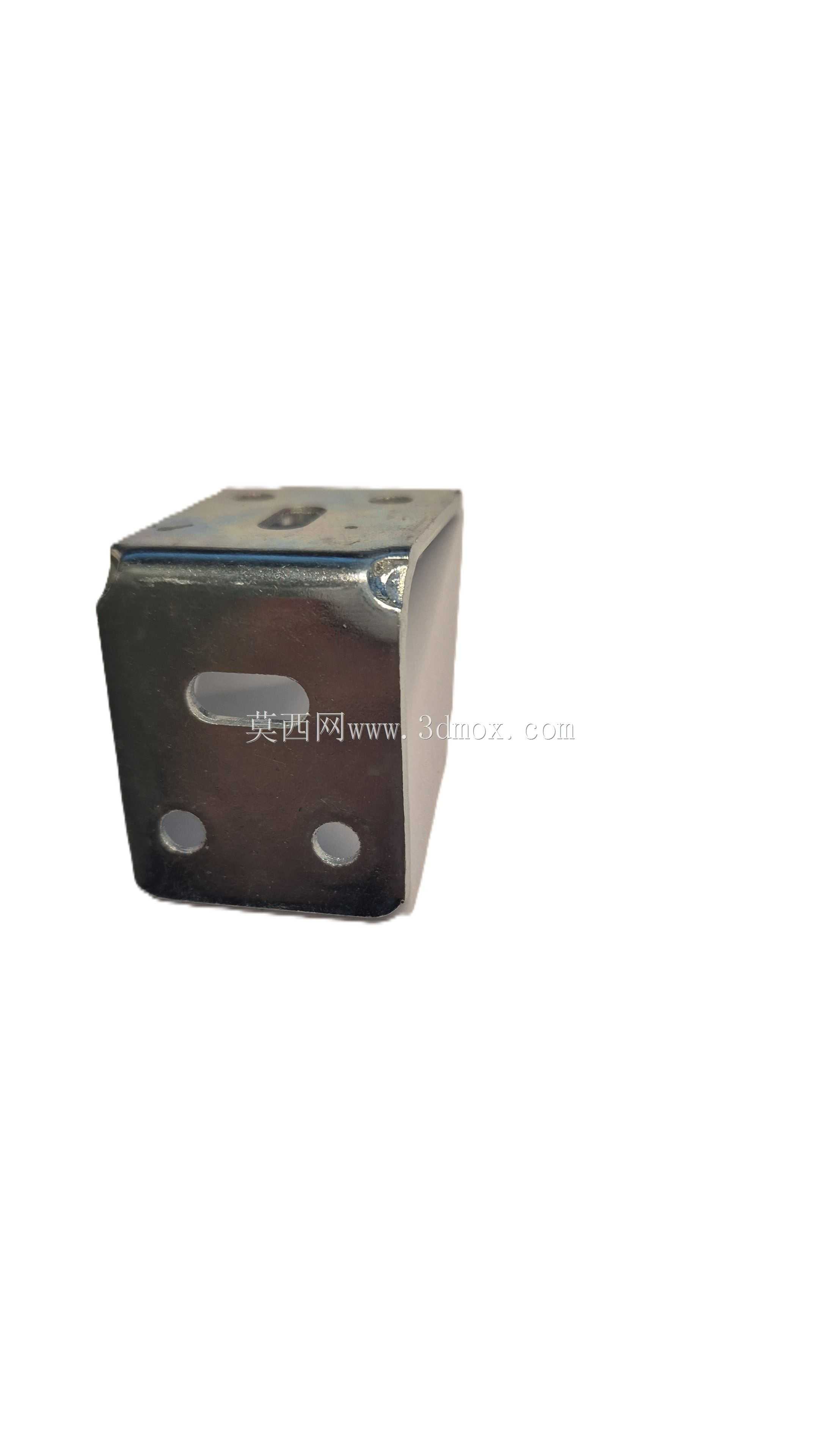

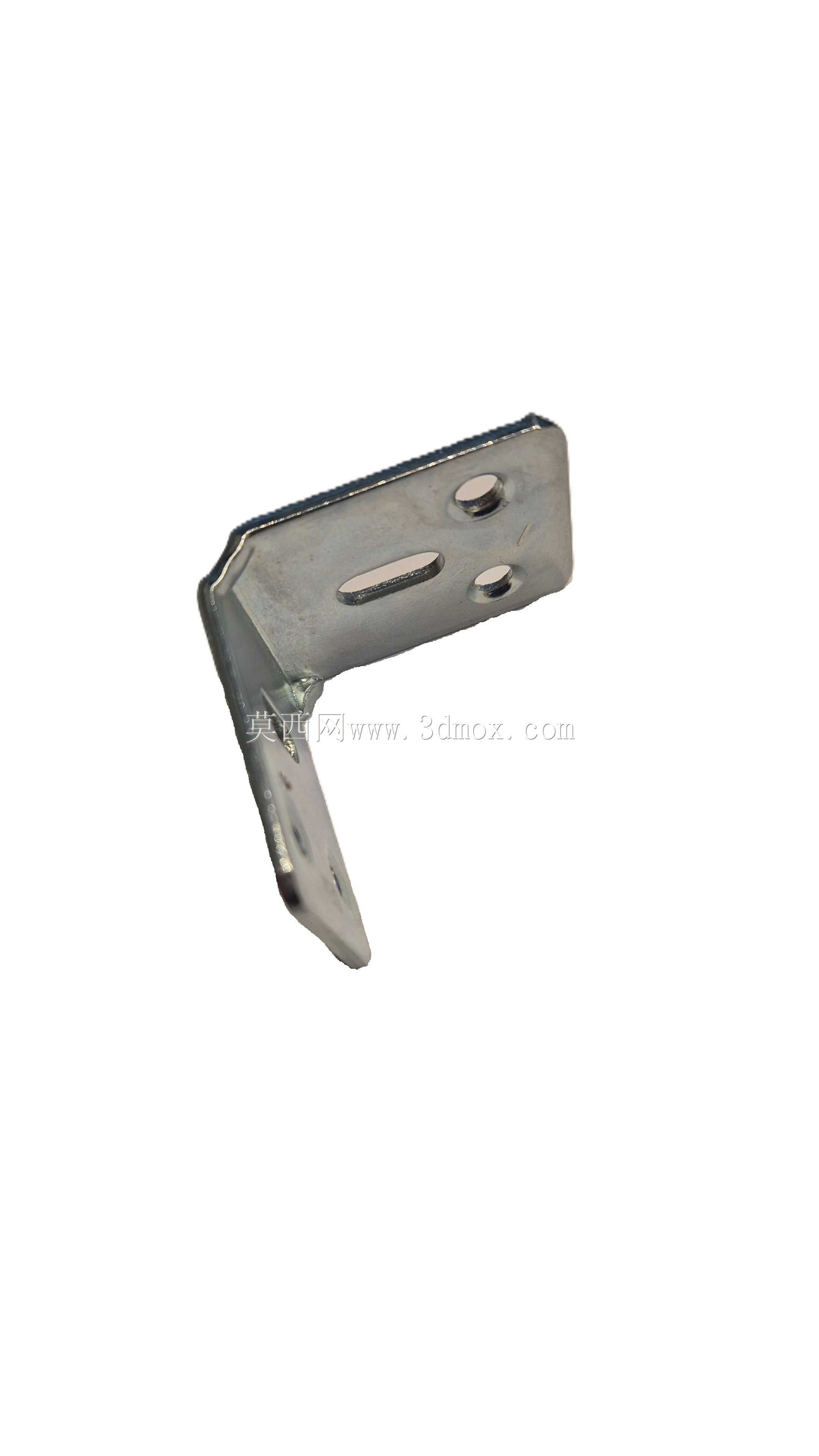

　　这类折弯成型的金属角件，在轻工装配、电子设备内部构件固定、小型机电产品的壳体连接场景里应用十分普遍，很多需要垂直面转接固定的工位，都会优先选用这类一体折弯的结构，相比拼接式的固定件，它没有额外的拼接焊缝或者连接接缝，整体的结构刚性更稳定，长期受交变载荷的时候也不容易出现连接位松动的问题。从实际使用的需求出发，设计这类零件的时候，首先要考虑的是安装面的贴合度，两个垂直的折弯面平面度公差需要控制在合理范围内，不然安装的时候会出现贴合缝隙，锁紧螺丝之后零件会产生内应力，时间久了容易出现应力变形，甚至导致固定的部件位置偏移。

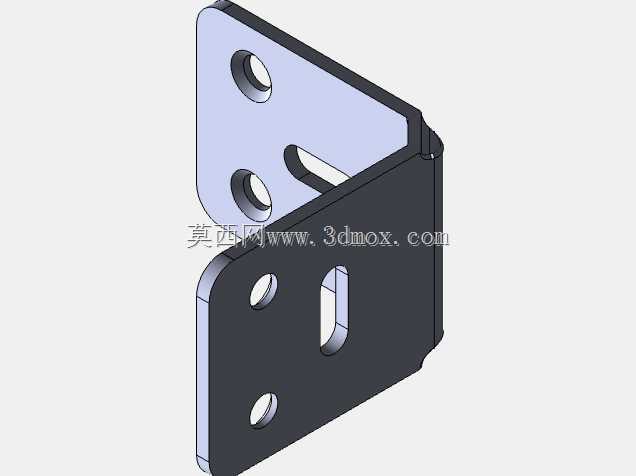

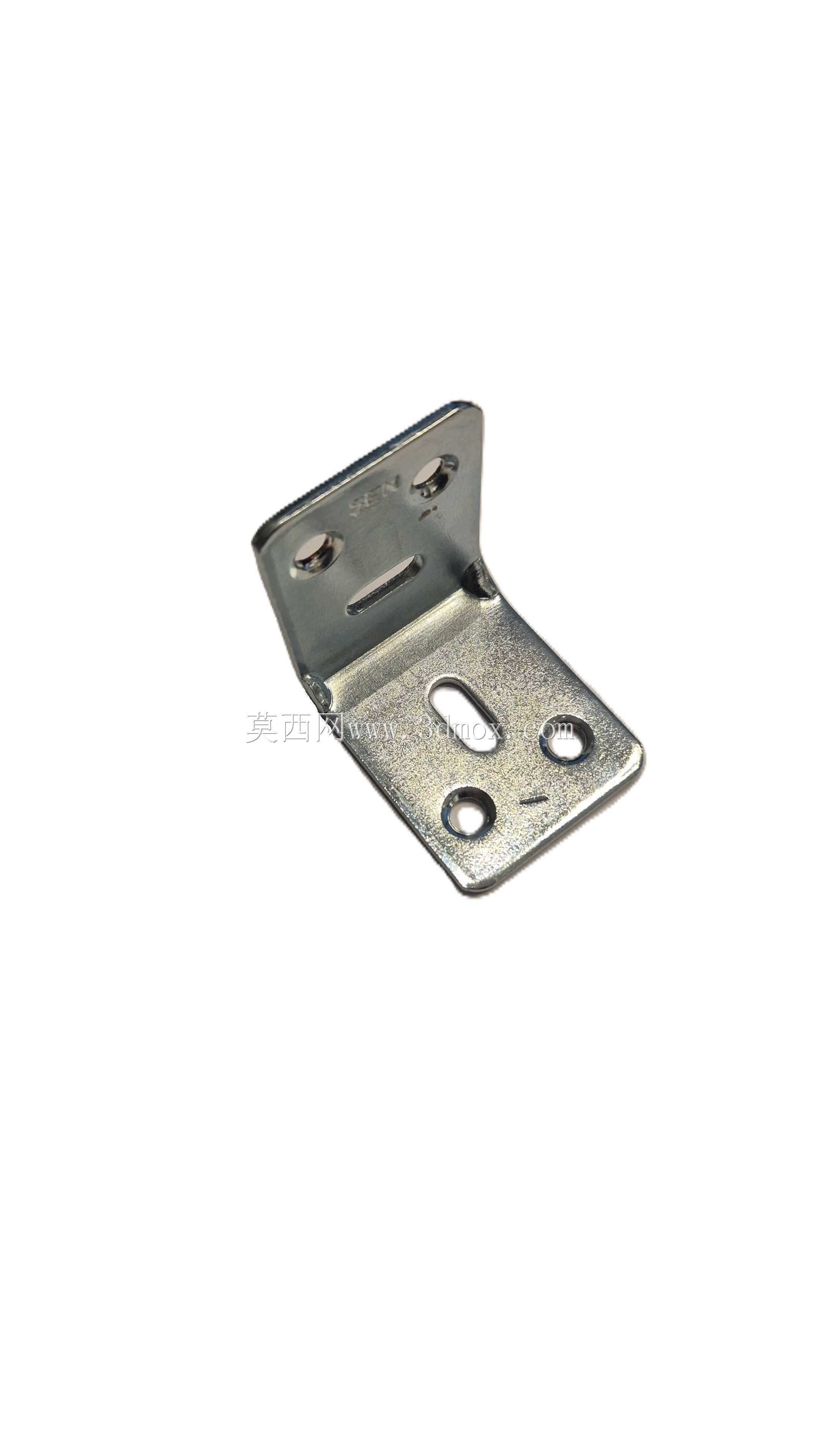

　　零件上的安装孔做了差异化设计，长圆孔的设置是为了适配安装时候的位置公差，现场装配的时候可以小范围调整固定位置，抵消机架或者安装基座的加工误差，降低装配对位的难度，其余的圆孔则是用于精准定位，安装的时候先穿入定位孔的紧固件确定位置，再锁紧长圆孔位的螺丝，既能保证安装精度，又能预留足够的调整空间。折弯处的圆角处理是这类钣金件设计的关键细节，折弯半径不能过小，不然冲压折弯的时候容易出现金属层撕裂的问题，也不能过大，不然会导致两个安装面的垂直角度出现偏差，实际生产中需要根据选用的板材厚度匹配对应的折弯下模，控制回弹量在公差允许范围内，保证成型后两个面的垂直度满足安装要求。

　　板材的厚度选择需要匹配实际承载的载荷，这类小型角件一般用于承装重量不大的电子元器件、小型传感部件或者线束固定座，不需要过厚的板材，但边缘需要做去毛刺处理，避免装配的时候划伤操作人员或者损坏配套的线材绝缘层。从安装边界来看，两个折弯边的长度设计需要匹配常见的安装空间，不会因为边过长占用多余的设备内部空间，也不会因为边过短导致螺丝孔位距离折弯处太近，降低安装面的结构强度，孔位到板材边缘的距离也符合钣金加工的工艺要求，避免冲压的时候出现孔位变形或者板材边缘开裂的问题。

　　零件表面做了防锈处理，适合在普通室内的设备环境下长期使用，不需要额外做表面防护就能满足常规的使用需求，在一些需要经常拆装维护的设备内部，这种一体结构的角件比塑料固定件的耐用性更强，反复拆装也不会出现螺孔滑牙或者断裂的问题。很多自动化设备的内部走线固定、小型电气元件的垂直安装、设备外壳的边角连接位，都会用到这类结构的零件，它不需要复杂的加工工序，通过钣金下料、冲孔、折弯几道常规工序就能完成量产，加工成本低，互换性强，同规格的零件可以通用在不同的设备工位上，减少备件的种类，降低后期维护的配件储备成本。设计建模的时候需要重点留意折弯扣除值的计算，保证展开后的下料尺寸准确，不然成型后孔位的位置会出现偏差，导致安装的时候无法对位，长圆孔的长度方向需要平行于折弯边，这样调整的时候才能沿着安装误差的方向移动，达到补偿加工误差的作用，孔位的倒角处理也不能忽略，既可以引导螺丝顺利穿入，也能去除孔位的冲压毛刺，提升装配的顺畅度。
