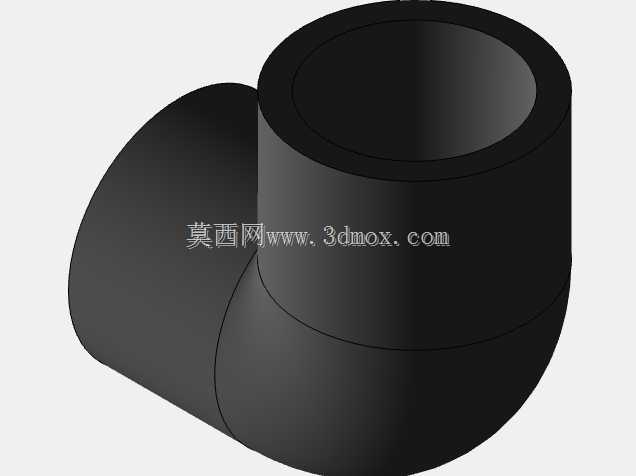

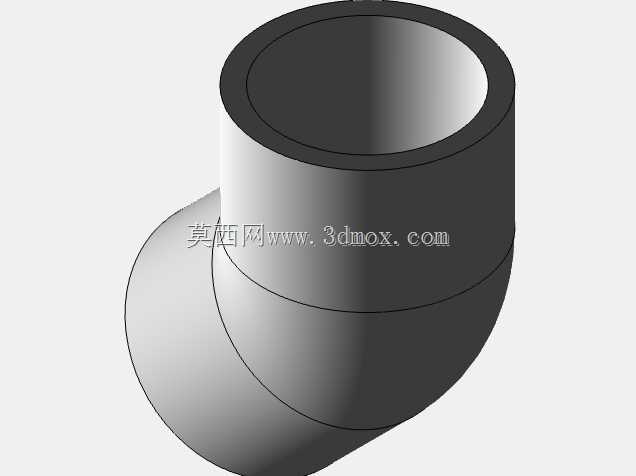

PVC SCH40规格90度弯头管件结构设计

　　在民用给排水、化工流体输送、农田灌溉等诸多管路布设场景里，90度弯头是改变管路走向最常用的配件之一，这款适配SCH40标准PVC管材的弯头，核心作用就是在管路需要直角转向的节点，实现两段同规格管材的密封对接，保障流体输送路径顺畅转向，同时避免管路弯折处出现流阻陡增、应力集中的问题。

　　从实际工程应用的角度看，这类PVC弯头的使用场景覆盖极广，小到家庭装修里的冷热水管路排布、阳台排水管路改向，大到市政给排水支管布设、化工低压腐蚀性流体输送管路、园林灌溉系统的管路转角，都能见到同类型配件的身影。和金属弯头相比，PVC材质的弯头自重更轻，安装时不需要复杂的焊接、套丝工序，通过专用PVC粘接剂就能完成和管材的密封连接，施工效率更高，同时本身具备不错的耐腐蚀性，在输送弱酸碱流体、日常给排水的场景下，使用寿命远高于普通铸铁配件，也不会出现长期使用后内壁结垢、锈蚀污染流体的问题。

　　这款弯头的设计完全贴合SCH40系列PVC管材的尺寸规范，两端的承口结构做了等径设计，内径尺寸和对应规格PVC管材的外径完全匹配，承口内部预留了均匀的粘接间隙，施工时在管材外壁和承口内壁均匀涂抹粘接剂后，将管材插入承口到底，就能依靠粘接剂的溶合作用形成可靠的密封连接，不需要额外加装密封垫。弯头的转弯段做了平滑的圆弧过渡，没有直角突变的结构，流体经过转向位置时，流态变化更平缓，能有效降低局部流阻，减少流体输送过程中的压力损失，同时也能避免直角转角处长期受流体冲刷出现的磨损、气蚀问题，延长配件的整体使用寿命。

　　从结构强度设计来看，弯头的壁厚完全遵循SCH40标准的压力等级要求，转弯段的外侧壁厚做了均匀的加厚处理，因为管路带压运行时，弯头外侧是受流体冲击力最大的位置，均匀加厚的壁面可以承受更高的流体冲击压力，避免长期运行过程中出现转角处开裂、渗漏的问题。弯头的外壁没有多余的凸起结构，整体外轮廓圆滑，安装后在狭窄的管井、墙面开槽内也能顺利布设，不会因为结构突出出现和周边构件干涉的问题。两端承口的端面做了微小的倒角处理，既方便安装时管材顺利插入承口，也能避免安装过程中尖锐的端面刮伤施工人员，或是切割粘接剂涂抹层影响密封效果。

　　在安装边界的适配性上，这款弯头的转弯半径做了优化设计，既不会因为转弯半径过小导致流阻过大，也不会因为转弯半径过大占用过多的安装空间，在墙面开槽、吊顶内等狭小空间布设管路时，不需要预留过大的转向操作空间，能有效提升管路布设的空间利用率。承口的插入深度做了明确的尺寸控制，安装时只要将管材插入到承口底部，就能保证足够的粘接接触面积，即使是施工经验不足的作业人员，也能轻松判断安装是否到位，减少因为插入深度不足导致的连接脱落、渗漏隐患。

　　从建模设计的细节来看，整个弯头的内外壁面都做了连续的曲率过渡，没有尖锐的棱角和结构突变，在三维建模过程中，通过扫掠特征完成主体结构的构建后，对承口和转弯段的衔接位置做了圆角处理，避免结构应力集中，同时也能让流体在衔接位置的流动更顺畅。模型的尺寸公差完全参照PVC管件的行业生产标准设定，承口的内径公差控制在合理范围内，既不会因为尺寸过小导致管材无法插入，也不会因为尺寸过大导致粘接间隙过大出现密封不严的问题，完全可以直接用于后续的注塑模具设计、管路装配干涉校验等工程环节。

　　实际选型使用时，只要确认对接的PVC管材为SCH40标准规格，就可以直接选用这款弯头完成直角转向连接，不需要额外制作过渡接头，能大幅减少管路布设的配件种类，降低施工成本。和同规格的金属弯头相比，这款PVC弯头的流体阻力更小，因为内壁光滑度更高，长期使用也不会出现锈蚀导致的内壁粗糙问题，能有效降低流体输送过程中的能耗，在低压流体输送场景下的综合使用成本优势十分明显。
