直型D-Sub连接器外壳DP-9C结构设计

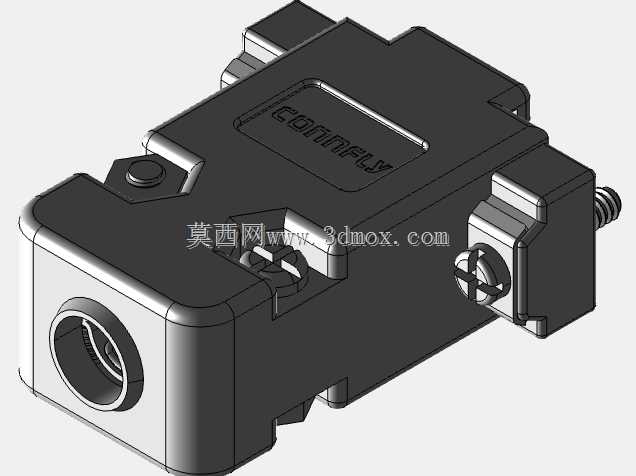

　　在工业控制、通讯设备、测试仪器的线束互联场景里，D-Sub系列连接器的外壳结构直接决定了接插件的防护能力、装配效率与长期使用可靠性，这款直型DP-9C外壳就是针对9针D-sub、HD15针规格的接插件配套开发的结构件。从实际选型适配的角度看，这类外壳的核心作用是为内部插针、焊线端提供物理防护，避免线束拉扯过程中焊点脱开，同时屏蔽外界电磁干扰对信号传输的影响，在工控IO端口、老式VGA视频传输端口、串口通讯设备的线束端都有大量应用。

　　设计这款外壳的时候，首先要匹配对应规格D-Sub插芯的安装边界，外壳内部的腔体尺寸要完全容纳插芯本体与焊线后的线束余量，不能出现装配后插芯偏移、线束被壳体挤压的问题。直型出线的结构设计，是为了适配设备面板外侧空间充足、线束沿垂直面板方向排布的安装场景，相比弯型出线的外壳，直型结构的出线方向没有弯折，线束的弯曲应力更小，适合大束线径、需要频繁插拔的使用场景。外壳侧面设置的螺丝锁紧结构，是D-Sub连接器的标准配套结构，装配时螺丝可以和设备面板上的螺母柱锁紧，保证连接器插合后不会因为外力拉扯出现松脱，螺丝的安装位置做了沉台设计，避免螺丝头部突出壳体表面，影响相邻端口的插拔操作。

　　壳体表面的标识区域做了凹陷的字符成型位，生产时可以直接在模具上做出品牌标识，不需要后续额外的丝印或激光打标工序，提升批量生产的效率。外壳采用上下扣合的分体式结构，装配时先将焊好线的插芯放入下半壳的定位槽内，定位槽的筋位刚好卡住插芯两侧的固定台阶，防止插芯在壳体内转动或轴向窜动，之后扣合上半壳，通过壳体上预设的卡扣结构完成初步固定，再锁紧侧面的固定螺丝，整个装配过程不需要额外的粘接或铆接工序，现场维修时也可以快速拆开检查内部焊点情况。

　　从安装边界的尺寸控制来看，外壳的整体宽度、高度要符合D-Sub连接器的标准安装间距要求，当设备面板上密集布置多个同规格连接器时，相邻外壳之间不会出现干涉，保证每个端口都能顺利插拔。出线端的孔径做了适配常规线束护套的尺寸，线束穿入后可以配合线卡实现线束的抗拉固定，当线束受到横向或纵向的拉扯力时，作用力会直接传递到外壳和设备面板的锁紧结构上，不会传导到内部的焊点位置，避免出现虚焊、断线的故障。外壳的边角位置都做了圆角过渡处理，没有尖锐的棱角，一方面是避免装配时划伤操作人员的手部，另一方面也减少外壳在运输、装配过程中因为磕碰出现的掉漆、开裂问题。

　　在实际的三维建模过程中，要重点关注上下壳的扣合配合间隙，间隙过大会导致扣合后壳体松动，屏蔽性能下降，间隙过小则会出现装配困难，量产时容易出现扣合不到位的问题。内部的定位筋位尺寸要和插芯的实际尺寸做公差匹配，考虑到塑料件成型后的收缩率，筋位的尺寸要预留合理的公差范围，保证不同批次生产的插芯都能顺利装入壳体。侧面的螺丝孔位要和标准D-Sub插芯的固定孔位同轴，偏差过大会导致螺丝无法顺利穿入，甚至出现螺丝顶坏插芯的问题。出线端的位置要做圆滑的倒角，避免线束长期和壳体边缘摩擦，破坏线束的绝缘层，造成短路风险。

　　这类直型连接器外壳的材质一般选用阻燃ABS或锌合金，塑料材质的外壳成本低、重量轻，适合民用、普通工业场景使用，锌合金材质的外壳屏蔽性能更好、结构强度更高，适合在电磁环境复杂、对可靠性要求更高的工业现场使用。建模时要根据选用的材质特性调整壁厚，塑料件的壁厚要保持均匀，避免出现壁厚差异过大导致的缩水、翘曲变形，金属压铸的外壳要考虑拔模角度，方便后续的压铸生产脱模。
