多通带法兰金属管路连接接头结构

　　在流体输送系统的管路布设环节，这类多通路带法兰的金属接头是管路改向、分流、合流场景里的核心连接件，日常在液压动力站油路排布、工业循环水支路分配、低压气动系统管线接驳、小型化工介质输送支路中都能见到这类结构的应用，它的核心作用是在不同走向的管路之间建立刚性密封的连通通道，同时依靠法兰结构保证连接位置的耐压强度与长期密封可靠性，避免管路运行过程中出现介质渗漏、连接松脱的问题。

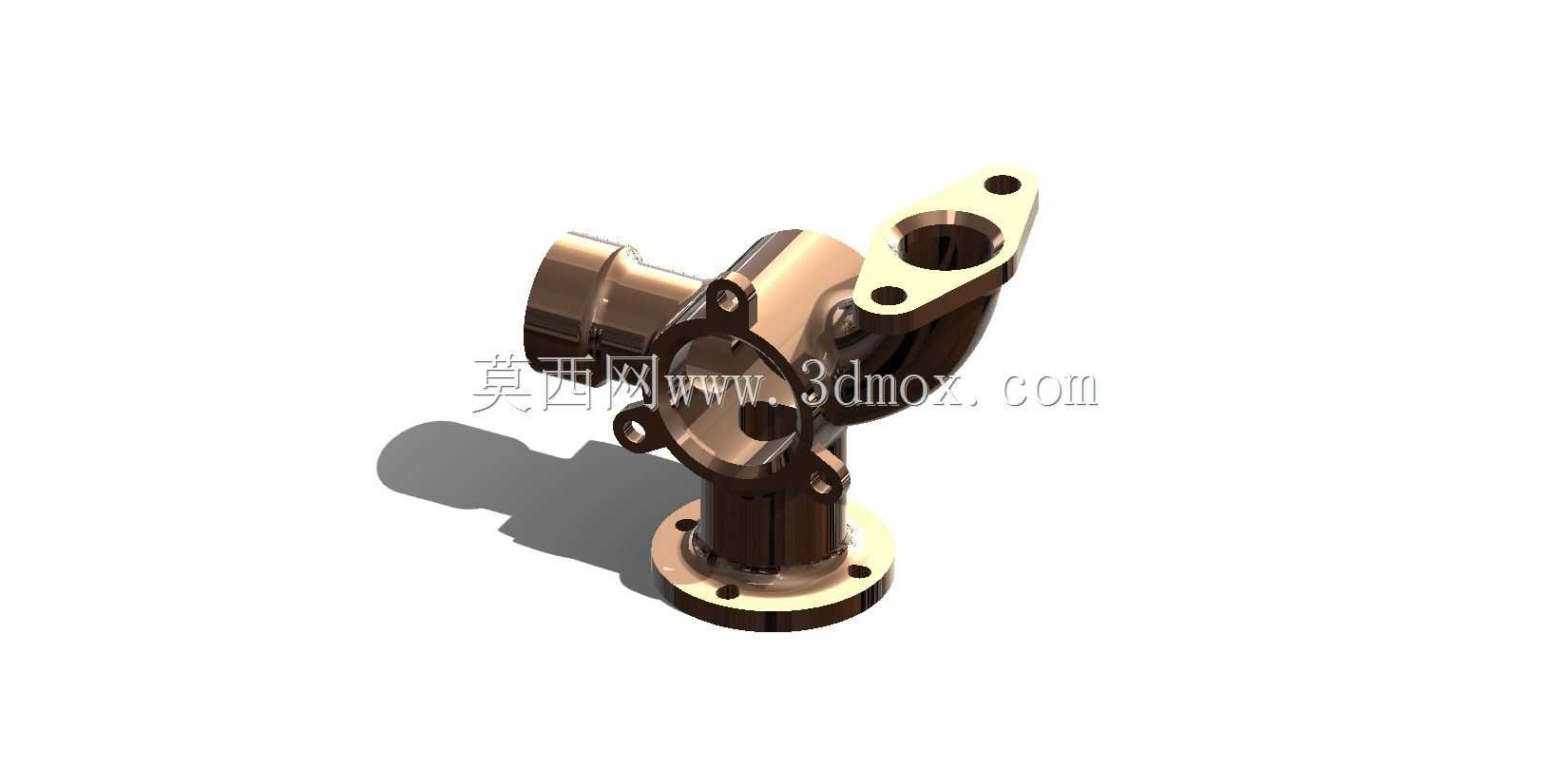

　　从结构设计逻辑来看，这类接头首先要匹配不同方向管路的对接需求，主体采用一体式铸造后精加工的成型思路，避免多段拼接带来的焊缝泄漏风险，主体流道内部做圆弧过渡处理，没有直角突变的流道结构，能有效降低介质流经时的局部阻力损失，减少介质在接头位置的紊流、涡流现象，降低管路运行的振动与噪音。三个对接端分别适配不同的安装场景：垂直向下的对接端采用圆形法兰盘结构，法兰盘上均匀分布螺栓过孔，安装时可以通过螺栓组与下方管路的法兰盘锁紧，法兰端面预留密封件安装槽，可适配O型密封圈或者金属缠绕垫片，满足不同压力等级、不同介质特性的密封需求；侧方水平伸出的对接端采用外圆插接式结构，适合与软管或者卡套式管路直接对接，安装时不需要额外加工法兰面，适合空间紧凑、安装操作空间受限的管路位置；斜向上伸出的对接端同样采用法兰连接结构，法兰盘的安装孔位做了角度偏转，适配斜向布设的管路对接需求，不需要额外增加弯头配件来调整管路走向，能减少整个管路系统的接头数量，降低整体泄漏风险点。

　　在安装边界的尺寸设计上，这类接头的整体外轮廓要充分考虑安装操作空间，各个法兰盘的外圆直径比螺栓分布圆直径大出足够的扳手操作空间，螺栓锁紧时不需要额外使用特殊薄壁工具，普通开口扳手就能完成锁紧操作；各个对接端的轴线夹角经过反复校核，安装后相邻管路的管夹、保温层不会出现空间干涉，后期维护拆卸时，不需要拆解周边相邻的管路就能单独拆下这个接头更换密封件。主体壁厚的设计根据公称压力等级做匹配，流道内壁的加工粗糙度控制在合理范围，既不会因为内壁过于粗糙增大介质流动阻力，也不会因为追求过高的表面精度增加不必要的加工成本。接头的各个安装端面都做了垂直度、同轴度公差约束，法兰端面与对接管路轴线的垂直度偏差控制在机械设计对应的公差等级内，避免安装后出现密封面偏压导致的渗漏问题；插接端的外圆尺寸公差与适配的管路内径做间隙配合设计，装配时可以轻松插入，同时配合密封件能保证足够的密封抱紧力。

　　实际选型应用时，这类接头可以根据输送介质的特性选择对应的金属材质，输送普通水基介质时可以采用铸铁镀锌材质，输送液压油、润滑油类介质时可以采用铸钢或者铝合金材质，输送弱腐蚀性介质时可以采用不锈钢材质，不同材质的结构尺寸保持一致，不需要更改安装尺寸就能完成材质替换，适配不同的工况需求。在管路系统的应力计算环节，这类一体式接头的结构强度要能承受管路运行时的水锤冲击、压力波动，各个连接位置的应力集中点都做了圆角过渡处理，避免长期应力循环下出现结构开裂的问题。日常维护过程中，只需要定期检查各个法兰连接位置的密封件老化情况，不需要整体更换接头，就能长期保证管路系统的密封可靠性，相比采用多个弯头、管接头拼接的管路结构，这种一体式多通接头的安装效率更高，长期运行的故障率更低，能有效降低流体输送系统的后期维护成本。
