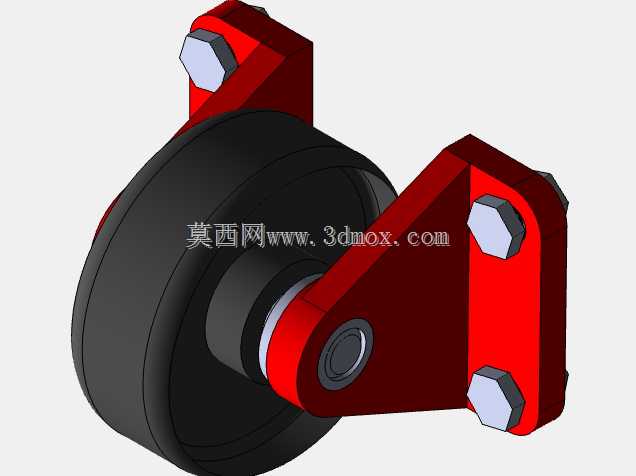

多场景适配重载万向调节脚轮结构设计

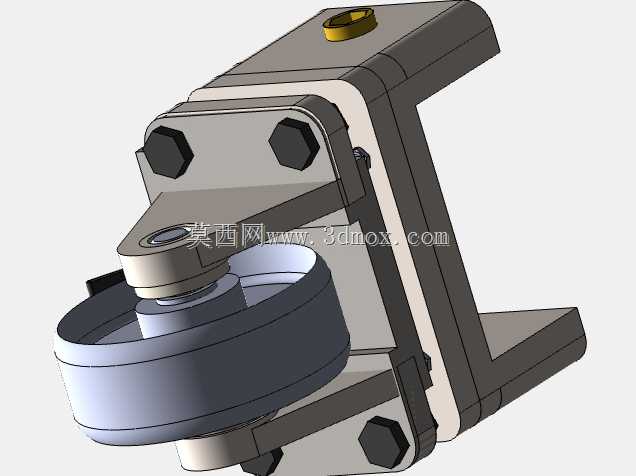

　　在车间工位器具、重型仓储货架、工业设备移动、定制家具移位等场景里，脚轮作为直接接触地面的承载移动部件，其结构合理性直接决定了整套移动系统的使用寿命与操作体验。这款脚轮在设计之初就跳出了传统脚轮仅满足滚动移动的单一功能局限，针对不同使用场景的痛点做了结构整合。从实际使用场景来看，很多工业场景下的设备既需要在工位调整时能够灵活移动，又需要在到位后保持稳定支撑，避免作业过程中出现滑移、偏移，传统脚轮往往需要搭配单独的支撑脚使用，不仅安装工序繁琐，还容易出现支撑高度不匹配、调节不同步的问题。这款脚轮将移动滚轮与高度调节支撑结构整合为一体，安装时仅需在设备底部预留对应安装位即可，无需额外布置支撑组件，大幅降低了设备底部的结构设计复杂度。

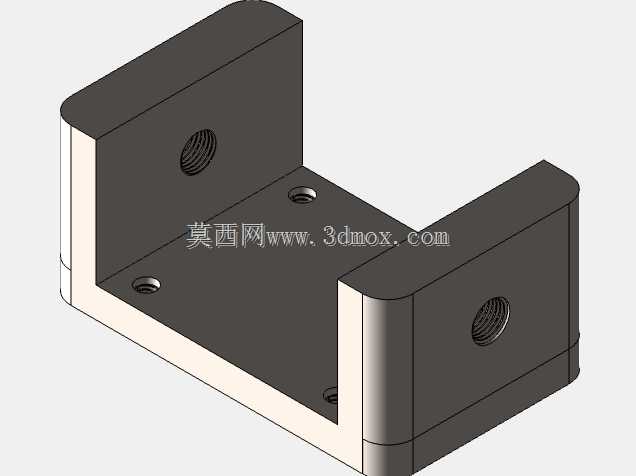

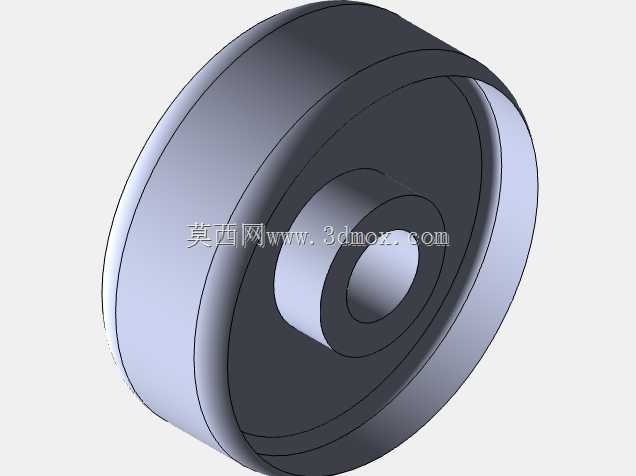

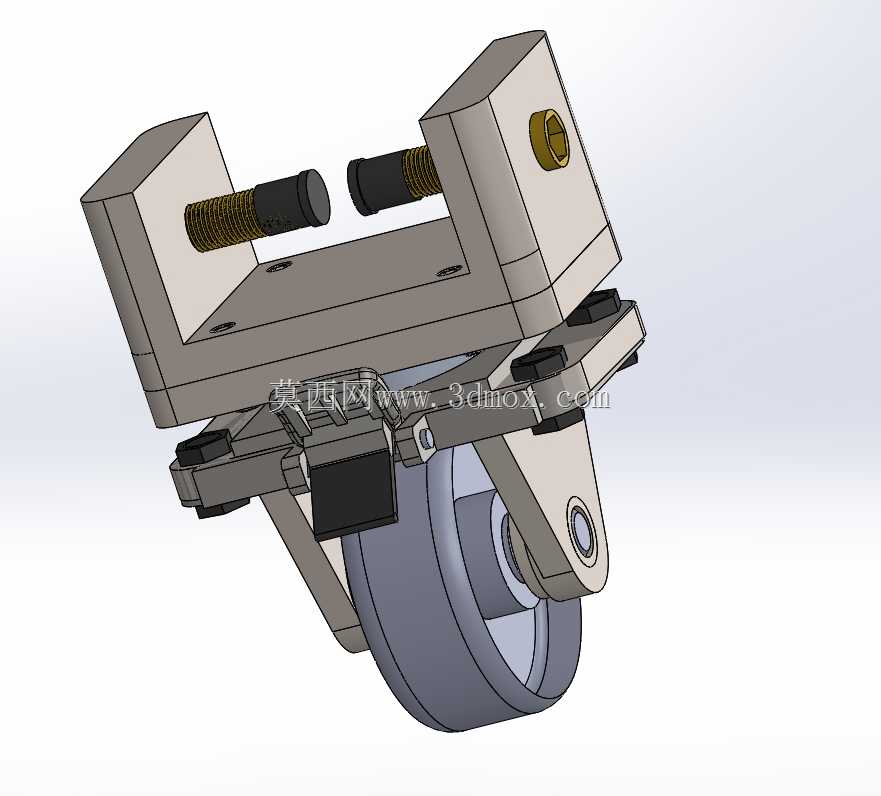

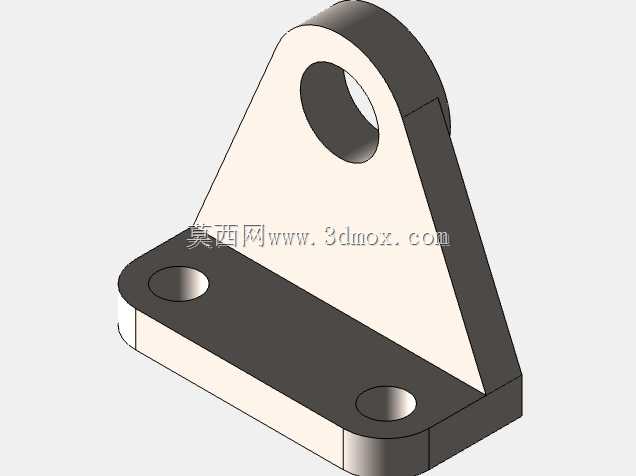

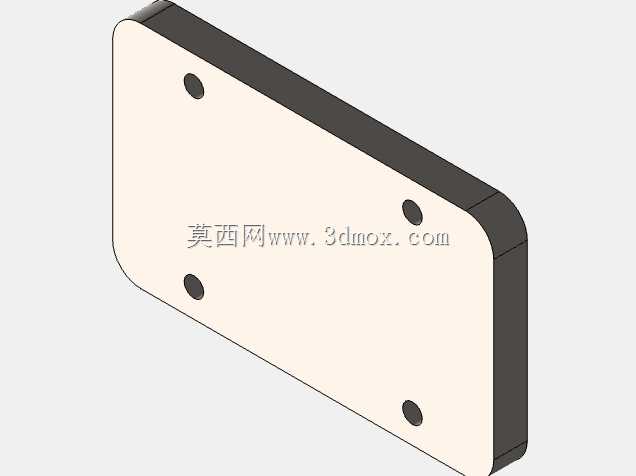

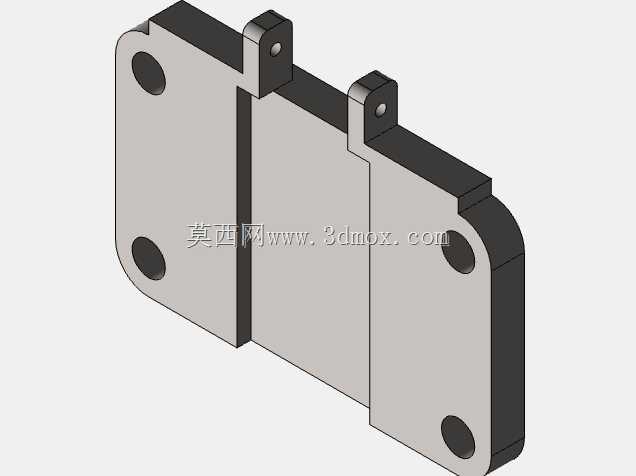

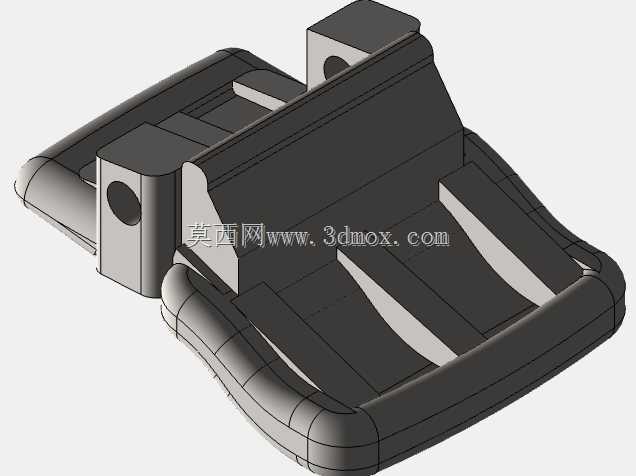

　　从功能特性上看，这款脚轮的支架部分采用分体式夹装安装结构，两侧的调节螺栓可以适配不同厚度的设备安装板，安装时不需要在设备底板上加工高精度的定位孔，仅需预留出穿装螺栓的过孔即可完成固定，安装容错率更高，对于后期改装的设备也能很好适配。滚轮部分采用高耐磨材质轮面，既可以在环氧地坪、水泥地面等常见工业地面滚动，也能在木地板、瓷砖等家装地面使用，不会对地面造成硬划伤。轮架的回转结构采用大间隙配合设计，即使在地面存在少量铁屑、灰尘的车间环境下长期使用，也不会因为杂物卡滞导致转向失灵。集成的调节支撑结构位于滚轮侧方，当设备移动到指定位置后，拧动调节螺栓即可让支撑块接触地面，将滚轮抬离地面，此时整个设备的载荷由支撑块承担，既避免了滚轮长期受压产生塑性变形，也能让设备放置更稳固，不会因为轻微碰撞就发生移位。

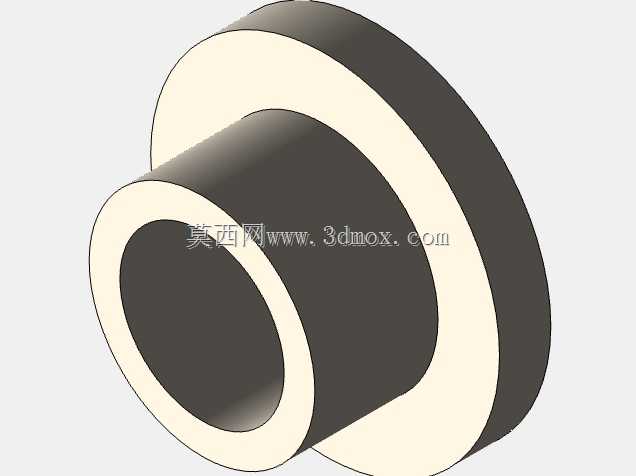

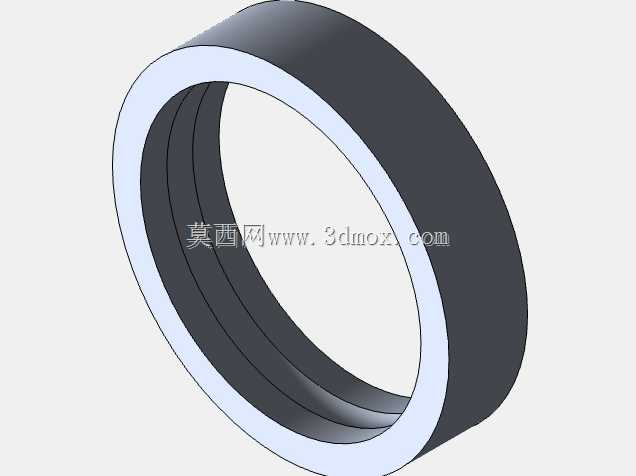

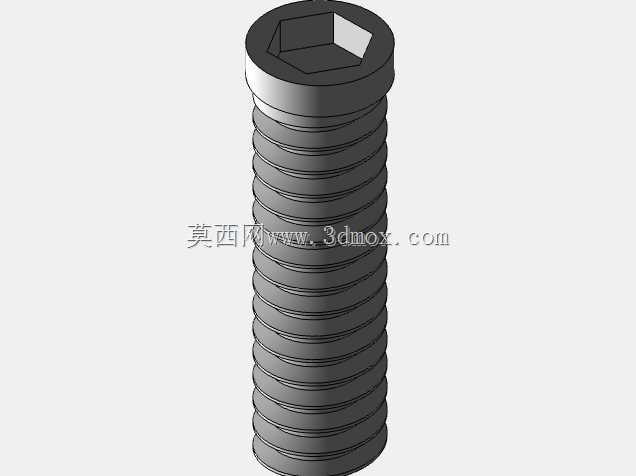

　　设计思路上，这款脚轮没有盲目追求轻量化，而是优先保证结构强度，支架主体采用厚板材折弯加工后做焊接加固，所有受力铰接点都配置了耐磨衬套，减少长期转动带来的磨损量。安装边界方面，这款脚轮的夹装范围可以覆盖10mm到45mm厚度的安装板，单轮额定承载可以满足中小型工业设备、重型货架的使用需求，整体安装高度控制在合理区间，不会过多抬升设备的整体重心，避免设备因为重心过高出现侧翻风险。滚轮的转向半径经过优化，在狭小空间内也能完成转向操作，适合车间内通道狭窄的使用场景。在细节处理上，调节螺栓的端部做了滚花处理，即使手上沾有少量油污也能徒手拧动调节，不需要借助额外工具，日常调节操作更便捷。轮面与轮毂之间采用过盈配合加卡簧固定的方式，避免长期滚动后轮面与轮毂发生相对滑动，延长整体使用寿命。支撑块的底面采用防滑纹理设计，接触地面时可以提供足够的摩擦力，即使在光滑的环氧地坪上也能保证支撑稳定。

　　从结构建模的角度来看，这款脚轮的所有零件都做了工艺性优化，支架的折弯圆角、焊接坡口都符合常规机加工艺要求，没有出现无法加工的异形结构，所有铰接孔的公差配合都按照转动副的要求设定，既不会因为间隙过大出现晃动，也不会因为间隙过小导致转动卡滞。在实际选型使用时，只需要根据设备总重量核算单轮载荷，预留1.5倍的安全系数即可选用，不需要额外做结构修改，能够直接适配大部分需要移动+固定支撑功能的设备底部安装需求。
