1.5英寸定向固定重型工业脚轮结构

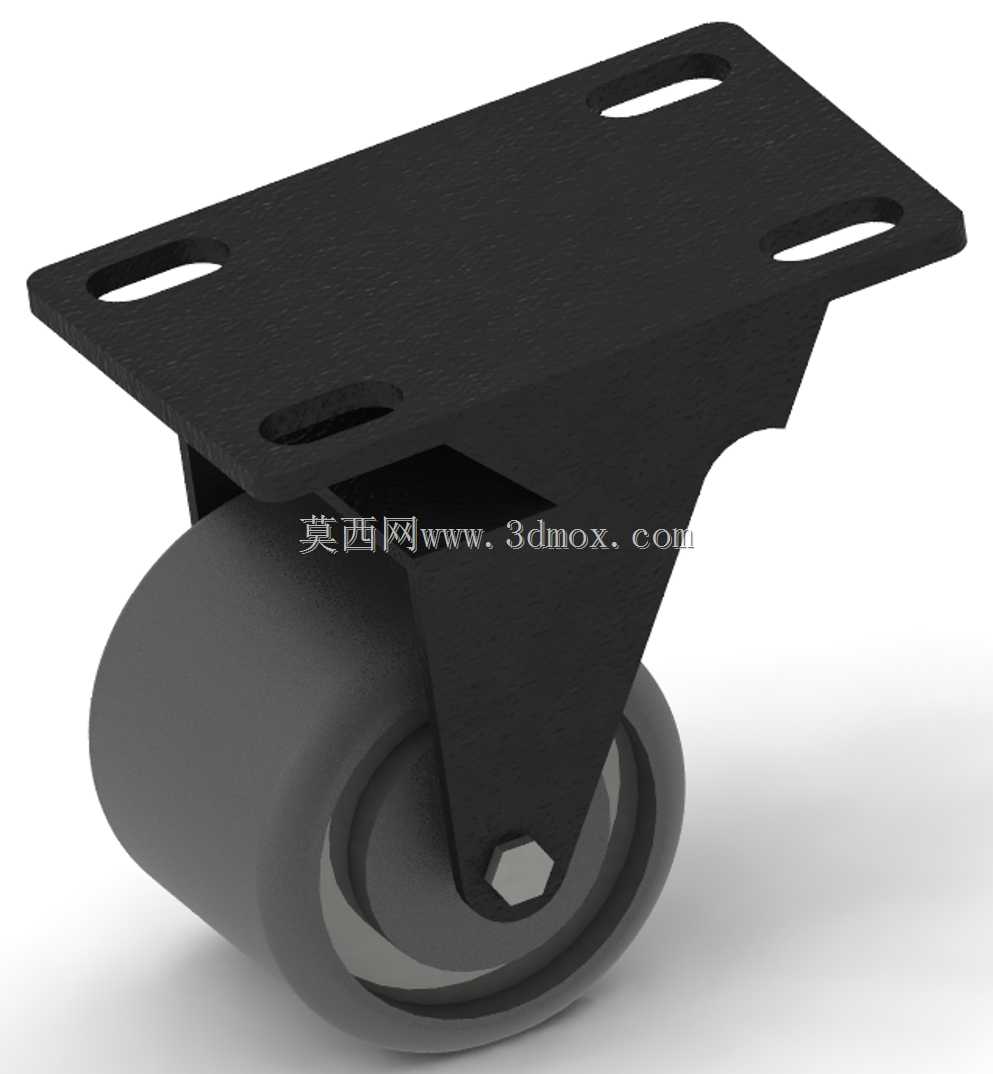

　　这款1.5英寸规格的定向脚轮，是小型工业设备、轻型工装台架、仓储周转载具移动支撑场景里的常用部件，日常选型中常被用在不需要转向功能的固定支撑位，搭配同规格万向脚轮组成整套行走支撑系统，既可以控制载具的行进方向，也能降低整体脚轮的采购成本，减少转向结构带来的晃动余量。从结构设计来看，这款脚轮采用顶板安装的固定支架结构，支架整体为一体冲压成型的黑色金属件，表面做了喷塑防锈处理，相比拼装式支架拥有更好的结构强度，在额定负载下不会出现支架开焊、变形的问题。

　　顶板上开设了四个长圆形安装孔，这种孔型设计可以适配一定范围内的安装孔位偏差，现场安装时不需要严格对齐孔位，降低了安装面的加工精度要求，安装时可以通过螺栓直接将顶板固定在设备底部的安装梁上，连接稳固不会出现松脱。滚轮部分采用改性尼龙材质，轮面做了微弧处理，滚动过程中与地面的接触面积适中，既可以保证足够的承载能力，也能降低滚动阻力，在环氧地坪、水泥地面、瓷砖地面等常见工业地面上滚动时不会产生明显的压痕，运行噪音也控制在较低水平，适合车间内部、办公区域等对噪音有要求的场景使用。

　　滚轮与支架之间采用单螺栓铆接固定，轮轴位置加装了耐磨衬套，长期滚动使用时不会出现轴孔磨损松旷的问题，维护时只需要定期清理轮面缠绕的杂物即可，不需要额外加注润滑脂，降低了后期维护成本。从安装边界尺寸来看，这款脚轮的整体安装高度较低，适合安装在底部净空有限的小型设备上，顶板的长宽尺寸适配常用的40系、50系工业铝型材端面安装，也可以直接焊接在钢制机架的底部，不需要额外制作转接安装板。

　　定向结构的设计让这款脚轮只能沿直线方向行进，在载具推行过程中可以起到导向作用，避免载具出现走偏、蛇形晃动的问题，通常在载具的两个固定支撑位安装该款定向脚轮，另外两个支撑位安装带刹车的万向脚轮，就可以实现载具的灵活移动与位置固定，这种搭配方式也是轻型移动设备最常用的脚轮配置方案。在实际建模过程中，支架的折弯角度经过反复校核，保证滚轮转动时不会与支架本体发生干涉，轮轴的安装位置经过重心计算，确保脚轮承载时受力均匀，不会出现单侧偏磨的问题，滚轮的轮缘做了圆角过渡，遇到地面小幅度凸起、缝隙时可以顺利通过，不会出现卡滞、颠簸的情况。这款脚轮的额定负载适配100kg以内的轻型载具，完全满足小型工具车、移动工作台、轻型货架、电子设备周转架的使用需求，相比大尺寸脚轮，它的整体重量更轻，安装后不会过多增加设备的整体自重，外露的安装螺栓也不会超出支架的外轮廓，避免推行过程中螺栓刮蹭周边物体。
