小型直线滑台驱动模组结构设计

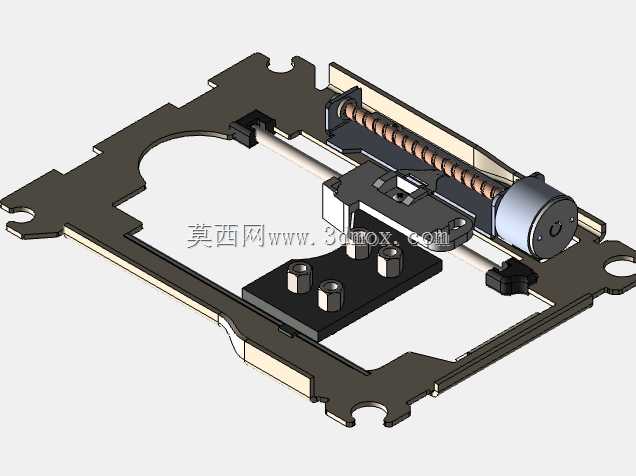

　　这套线性驱动滑台模组的结构设计，核心面向小行程精密位移场景的设备集成需求，常见于桌面级检测设备的工位切换、小型光学仪器的镜头调焦、消费电子组装工位的小件搬运等对安装空间有严格限制的场合，区别于大负载工业滑台，这套结构从一开始就瞄准紧凑化的安装边界做适配，整体底座采用一体式冲压钣金成型，省去了分体式底座的拼接装配工序，同时底座四周预留的卡扣式安装位，能够直接卡入对应设备的预设卡槽，不需要额外打过多安装孔，适配厚度1.2mm的设备壳体安装场景，安装后整体突出设备基面的高度控制在18mm以内，不会占用过多设备内部的垂直空间。

　　从传动结构的选型逻辑来看，这套模组没有采用同步带传动方案，而是选择了小导程梯形丝杆搭配微型直流驱动电机的组合，核心考虑是小行程场景下的定位自锁需求，梯形丝杆的导程设置为2mm，电机输出端直接通过铜质轴套与丝杆连接，省去了额外的联轴器结构，进一步压缩轴向的安装长度，丝杆两端的支撑采用POM材质的滑动轴承，相比滚动轴承体积更小，同时在低速往复运动的工况下能够提供足够的支撑刚性，运行噪音也能控制在40分贝以内，适配对噪音有要求的桌面办公类设备使用场景。滑台的移动块采用一体式注塑嵌件结构，内部预埋铜质螺母与丝杆啮合，移动块两侧与底座上的导向凸台直接配合，不需要额外加装线性导轨，导向面预留了0.02mm的配合间隙，表面做了光滑减摩处理，往复运动过程中不会出现卡滞，同时移动块上预留了三个M3的螺纹安装孔，能够直接固定末端执行件，不管是安装小型吸嘴、检测探头还是拨块，都不需要额外做转接板，减少集成端的设计工作量。

　　底座的结构设计上，特意在移动行程的两个极限位置预留了缓冲挡块安装位，挡块采用硅胶材质，能够吸收移动块到行程末端的撞击力，避免硬碰撞导致的丝杆变形或者电机堵转损坏，同时底座上的镂空区域一方面是为了减轻整体结构重量，整套模组总重量控制在85g以内，方便集成到便携式设备当中，另一方面镂空区域可以预留走线空间，电机的供电线可以沿着底座边缘的走线槽布置，不会与运动部件产生干涉。在实际的工况适配中，这套滑台的有效行程设置为32mm，能够覆盖绝大多数小型设备的微调位移需求，水平安装状态下能够承载200g以内的负载，垂直安装时因为梯形丝杆的自锁特性，断电后不会出现滑块下滑的问题，不需要额外加装抱闸机构，进一步降低了整体的成本和体积。

　　从装配工艺的角度来看，整套结构的零件数量控制在12个以内，除了电机、丝杆和三个安装螺母之外，其余结构件都可以通过冲压或者注塑工艺批量生产，装配过程不需要复杂的工装，只需要按照顺序将丝杆穿入移动块，再卡入底座的支撑位，最后固定电机即可完成装配，单台装配时间可以控制在30秒以内，适合大批量的生产场景。导向面的设计上，没有采用高精度的磨削加工，而是通过模具精度保证配合尺寸，在满足低速低负载运动精度要求的前提下，大幅降低了零件的加工成本，运动重复定位精度可以控制在0.1mm以内，完全能够满足非精密加工类场景的位移需求。另外在结构的细节处理上，底座的所有边缘都做了R0.5mm的圆角处理，避免装配过程中划伤操作人员或者刮坏设备内部的线材，移动块的运动路径上没有突出的尖锐结构，即使在设备开盖维护的状态下，也不会对维护人员造成机械伤害。

　　这套结构在设计时还考虑了不同工况的适配性，如果需要更高的运动速度，可以更换更大导程的丝杆，不需要改动底座和移动块的主体结构，只需要调整丝杆端部的支撑尺寸即可；如果需要更大的驱动力，也可以更换同安装尺寸的减速电机，底座上的电机安装孔位做了通用化设计，适配20mm直径的微型电机安装，不需要重新开模调整底座结构。在实际的应用验证中，这套滑台在连续10万次往复运动测试后，丝杆和导向面的磨损量小于0.01mm，运动精度没有出现明显衰减，能够满足消费类设备和小型工业设备的使用寿命要求，不需要频繁更换易损件，后期维护成本极低。
