12吨级框架式张力张紧装置结构设计

　　在重型线缆、钢索、带材连续输送与收放作业场景中，张力控制是保障产线稳定、避免物料堆滞或拉断的核心环节，这款12吨级张紧装置正是针对大载荷张力恒定控制需求开发的结构方案。从实际工程落地角度看，这类张紧装置常应用于重型线缆敷设、大型带式输送机长距离输送、起重索具预张拉、钢绞线生产收卷等场景，需要在持续大张力输出的同时保持结构刚性，避免运行过程中出现框架形变导致的张力波动、辊系偏磨等问题。

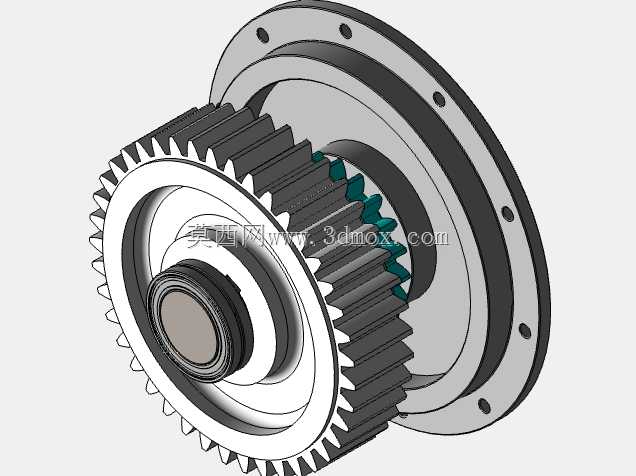

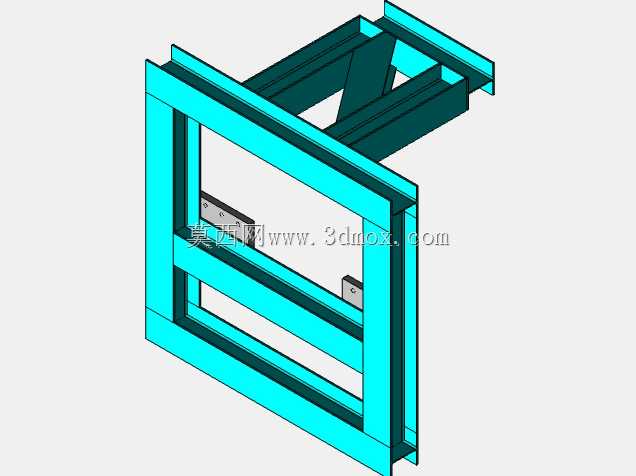

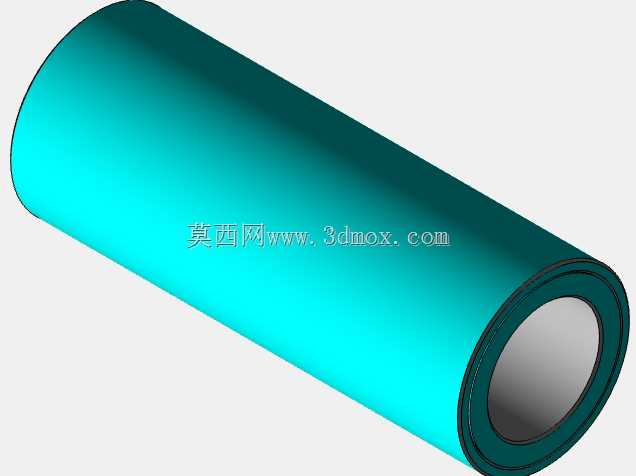

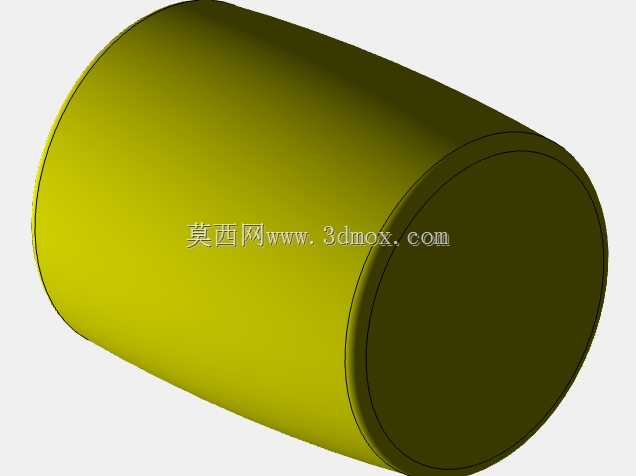

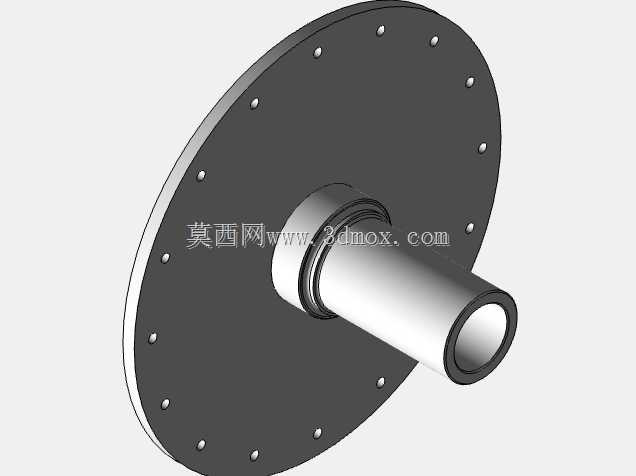

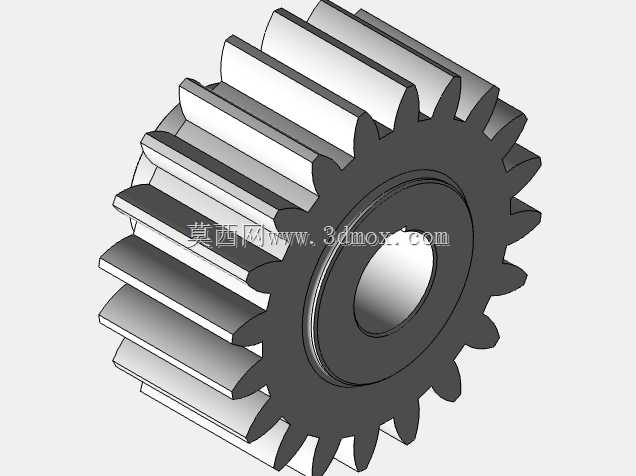

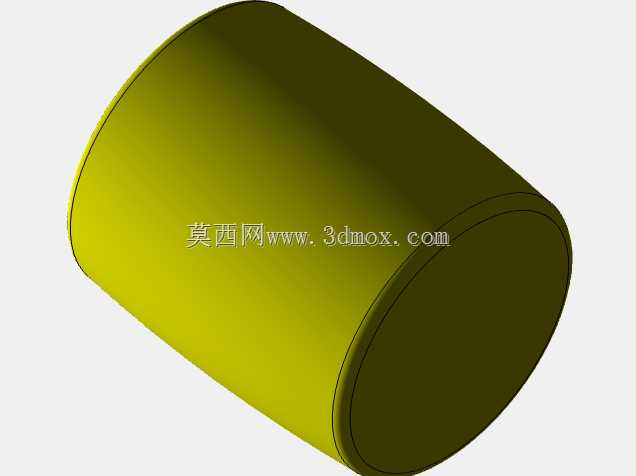

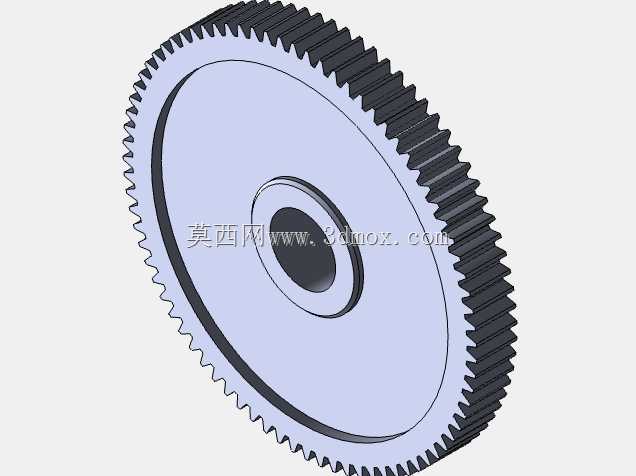

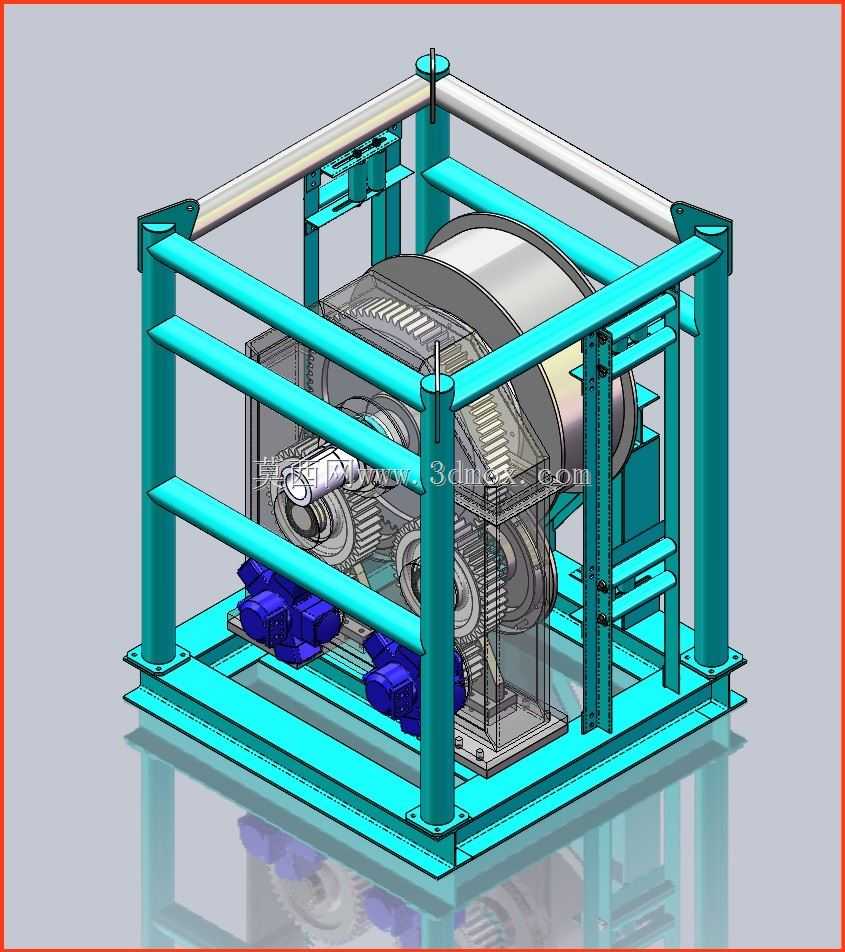

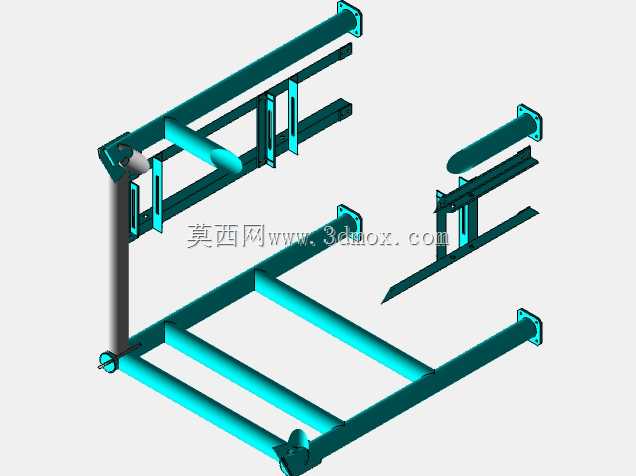

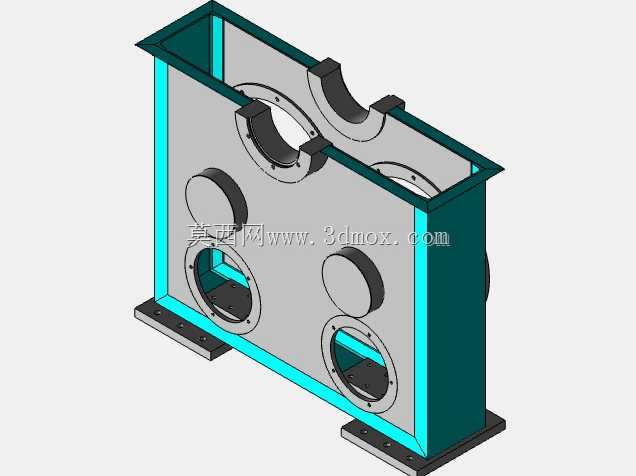

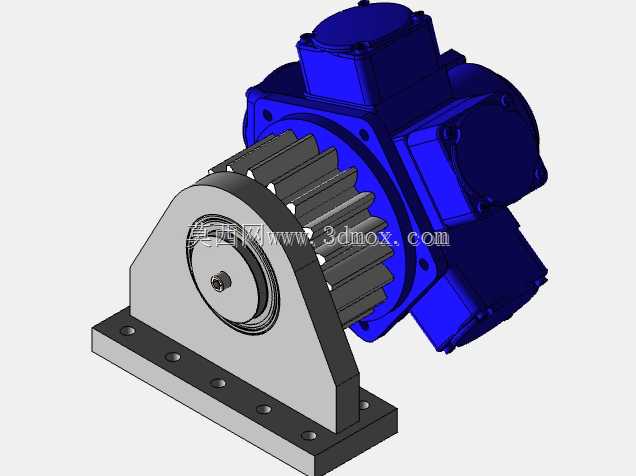

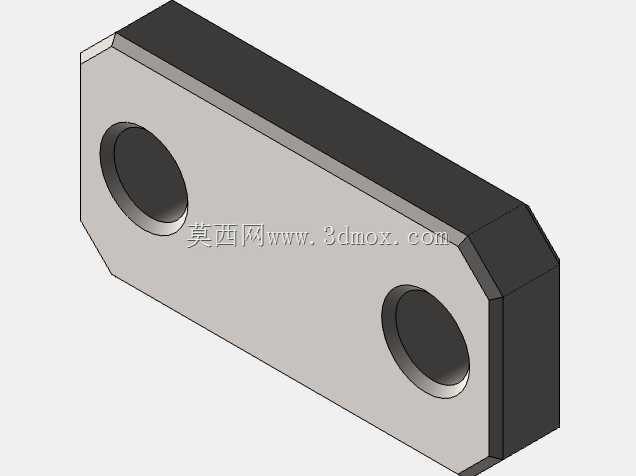

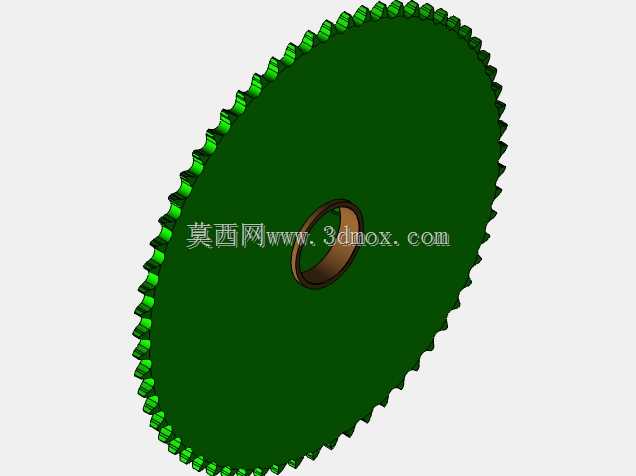

　　整套装置采用方管型材拼接的笼式框架作为承载主体，底部为整板式安装底座，框架上下设置多道横向加强横梁，立柱与横梁之间采用角件加固连接，这种结构设计一方面可以通过型材的标准化选型降低加工与装配成本，另一方面笼式结构能够从多个方向约束内部张紧执行机构的位移，在12吨额定张紧力作用下，框架整体形变量可控制在许用挠度范围内，避免因结构刚度不足导致的张紧力输出偏差。内部核心张紧执行单元集成了多组减速传动组件与张紧辊组，传动部分采用多级齿轮啮合结构，将输入扭矩放大后传递至张紧辊，通过辊面与被张紧物料之间的静摩擦力提供稳定张紧拉力，辊系两侧设置有可调式侧挡结构，可根据被张紧物料的宽度调整挡边位置，避免物料在张紧过程中出现跑偏、窜动问题。

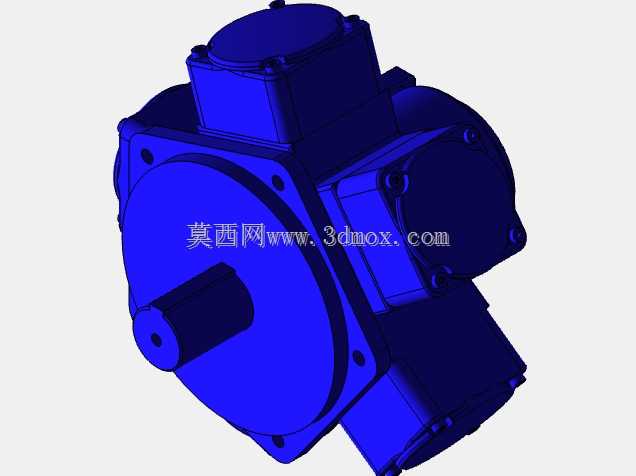

　　从设计思路层面看，这套结构优先保障了重载工况下的可靠性，框架顶部设置的横向圆管构件可作为吊装受力点，方便整套设备的车间转运与现场安装就位，底座上预留的多组安装孔位可适配不同的现场安装基础，既可以通过膨胀螺栓固定在混凝土地基上，也可以通过压板结构固定在钢制平台基座上。设备底部预留的安装空间可适配驱动单元的安装，不管是采用液压马达驱动还是电机配合减速机驱动，都可以通过调整连接法兰的安装位实现适配，无需对主体框架进行二次加工改造。框架侧面设置的竖向导轨结构可用于安装张力检测组件或者行程限位部件，方便后期加装张力闭环控制系统，实现张紧力的实时监测与动态调整，满足不同工况下对张力精度的差异化需求。

　　在安装边界方面，整套设备的主体框架为规整的长方体结构，安装时需要在设备四周预留不小于600mm的操作维护空间，方便日常对传动齿轮的润滑保养、辊面磨损检查以及紧固件的复紧作业；设备上方需要预留足够的吊装作业空间，满足后期内部组件检修时的吊装需求；底部安装基础需要满足12吨张紧力作用下的抗倾覆与承载要求，基础平面度误差需要控制在每米2mm以内，避免框架安装后出现内应力，导致辊系平行度超差影响张紧效果。考虑到重载工况下的振动问题，框架底部与安装基础之间可加装减震垫，降低运行过程中的振动传递，同时所有连接螺栓都需要采用防松结构，避免长期振动下出现螺栓松动的安全隐患。

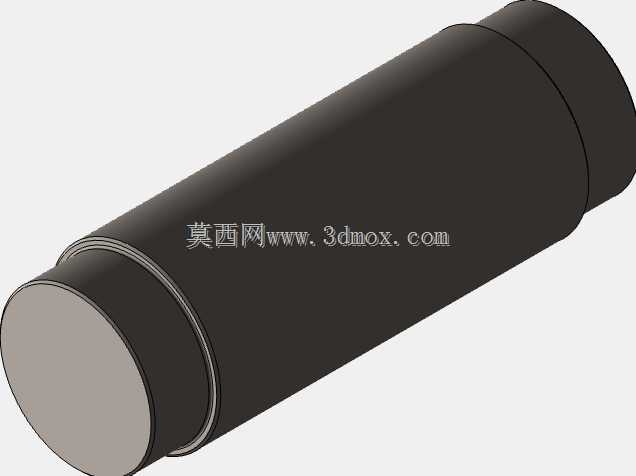

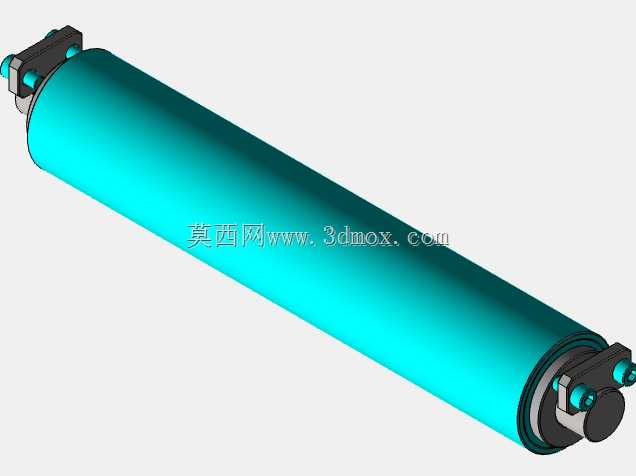

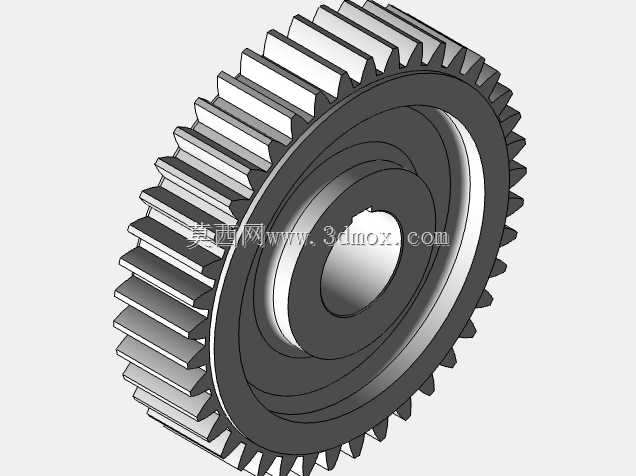

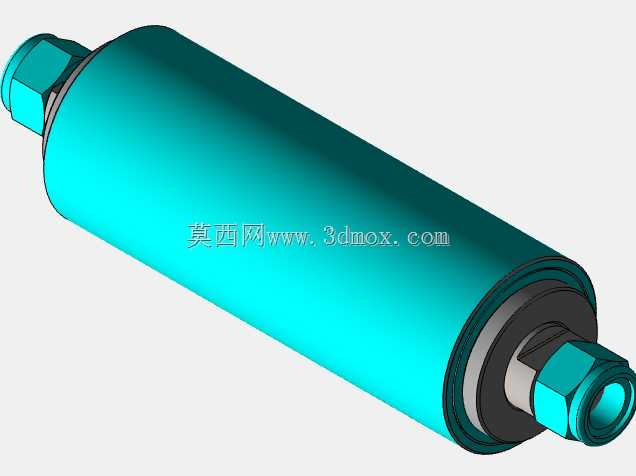

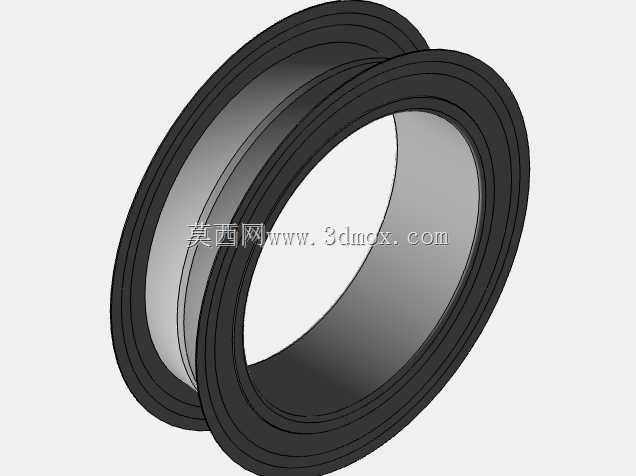

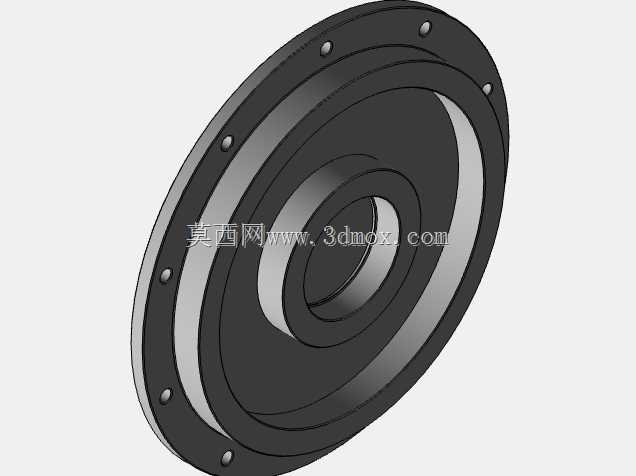

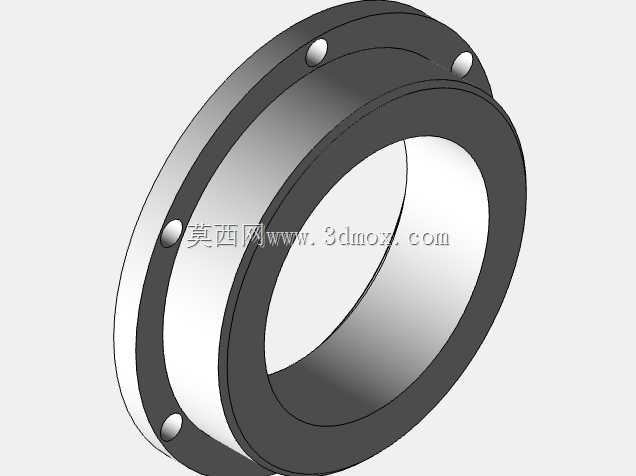

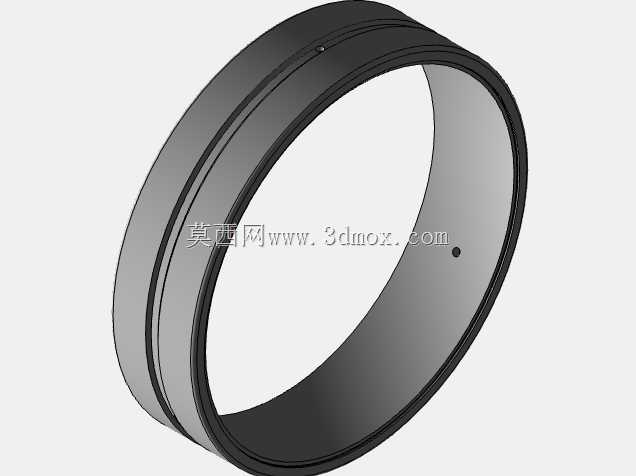

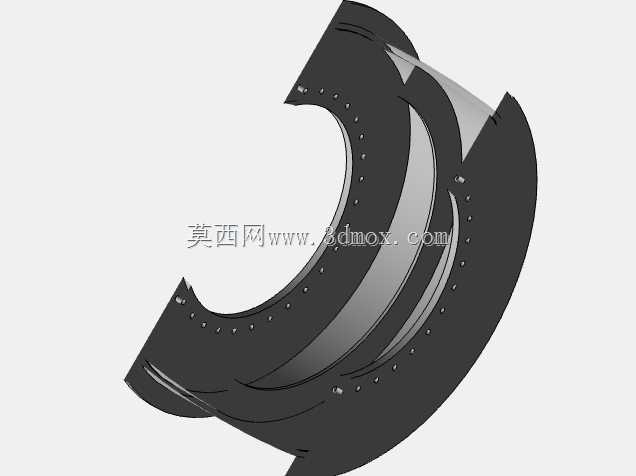

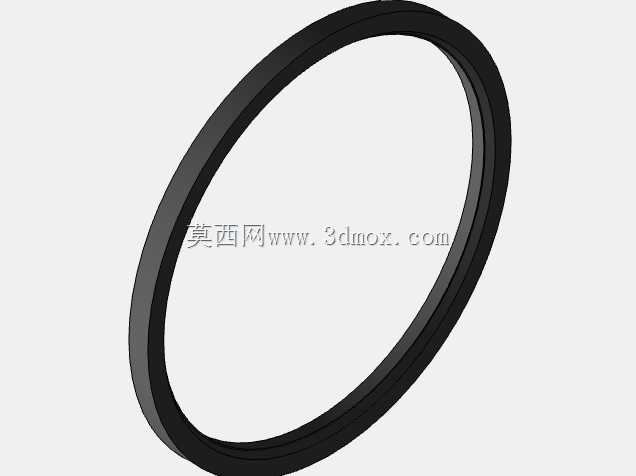

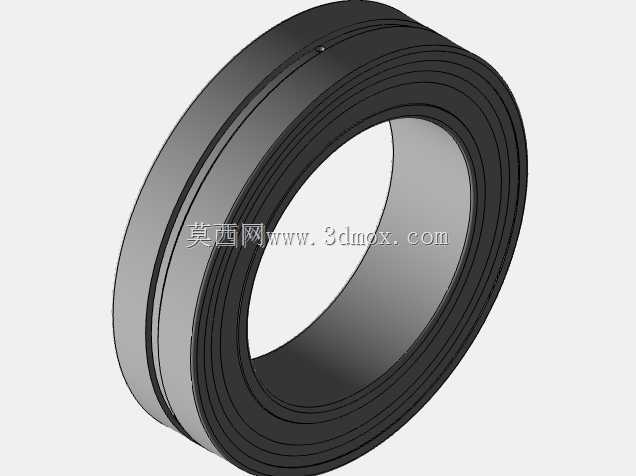

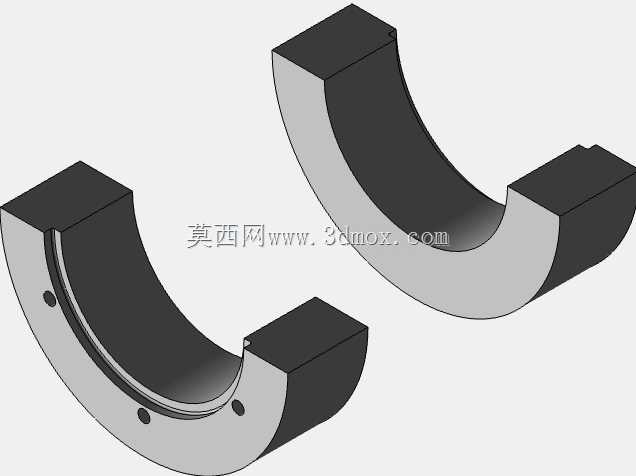

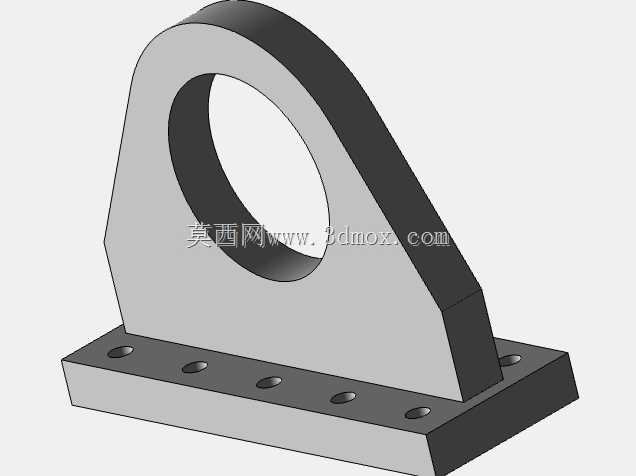

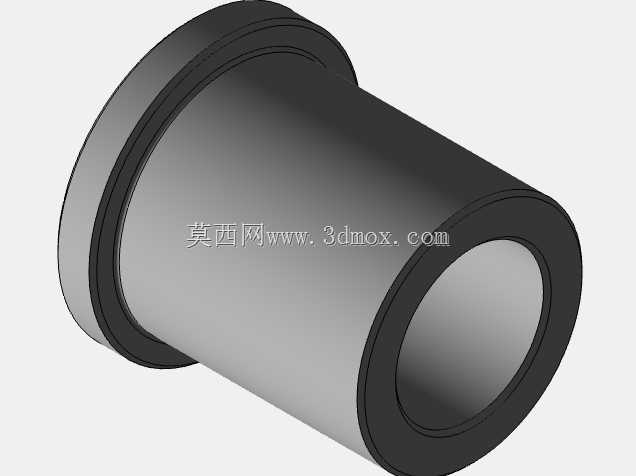

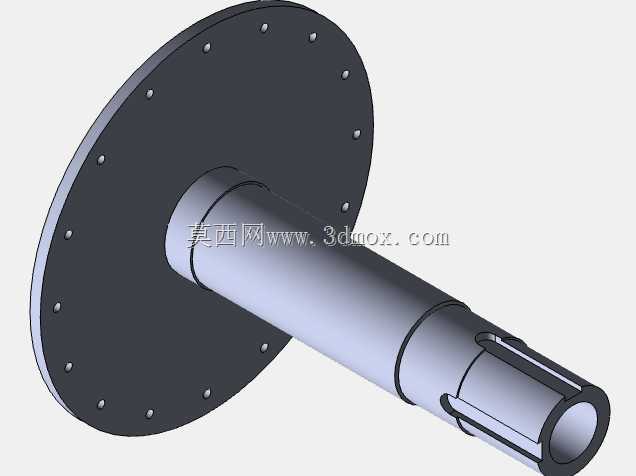

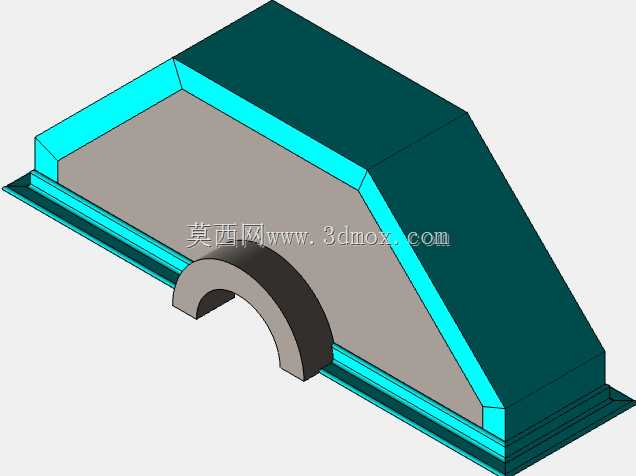

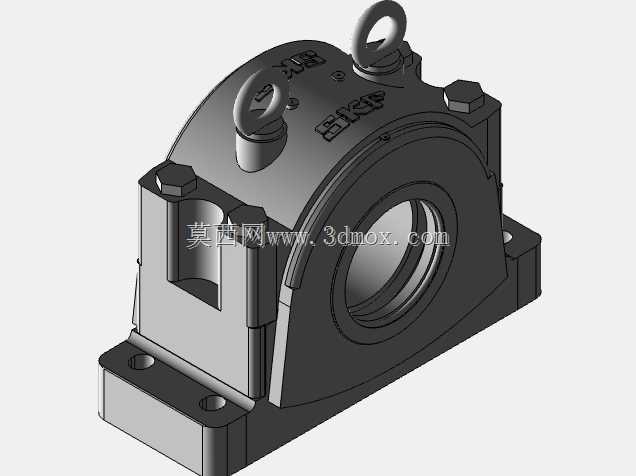

　　从结构细节来看，内部张紧辊组采用了两端支撑的简支梁结构，辊轴经过调质处理提升抗扭与抗弯性能，辊面可根据被张紧物料的特性选择包胶或者淬火处理，提升摩擦力的同时降低辊面磨损速率；传动齿轮组采用闭式箱体结构封装，可储存润滑油对齿轮啮合面进行持续润滑，同时避免外界粉尘、水汽进入齿轮啮合区域，延长传动部件的使用寿命；框架上设置的多道横向横梁除了提升结构刚度外，还可以作为安全防护网的安装基础，在设备运行时加装防护网避免人员误触内部运动部件，满足工业现场的安全作业规范要求。
