滚揉机用螺旋锥齿传动轴结构设计

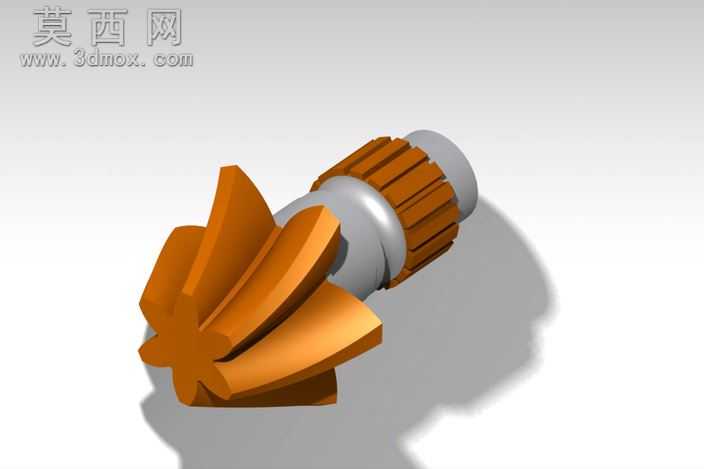

本模型为滚揉机设备配套的传动齿轴三维结构，采用参数化建模方式完成整体构建，建模过程中首先梳理传动副的啮合参数，根据滚揉机工作时的低速大扭矩传动需求，确定锥齿轮的模数、齿数、压力角与螺旋角参数，先通过草图绘制锥齿轮的背锥轮廓，利用放样特征生成单个轮齿的基础形态，再通过圆周阵列完成全部锥齿的结构排布，保证轮齿间距均匀、齿形曲面过渡顺滑，满足啮合传动的型面精度要求。轴身部分采用阶梯轴结构设计，依次划分出锥齿轮安装定位段、轴肩限位段、花键传动段与端部支撑段，各轴段的直径与长度参数根据传动扭矩、轴承安装尺寸与配合公差要求设定，花键段采用矩形花键结构，通过拉伸切除特征生成均匀排布的键齿，保证与配套传动件的周向固定可靠，可传递稳定扭矩。建模过程中对各轴段的过渡位置添加了标准圆角特征，避免轴肩位置的应力集中，提升零件的结构强度与疲劳寿命。材质配置上，轮齿与轴身整体采用合金结构钢材质，渲染时赋予金属哑光质感，对轮齿啮合面、花键配合面与轴颈支撑面做了精加工面的质感区分，清晰展示不同加工面的精度差异。整体结构设计兼顾了传动性能与装配工艺性，锥齿轮端用于传递相交轴的旋转动力，花键端用于连接动力输出部件，中间轴段预留了轴承安装位，可直接适配滚揉机的传动腔装配尺寸，结构无冗余设计，各特征的尺寸参数均符合机械传动零件的设计规范，可直接用于后续的工程图生成、干涉检查与装配仿真验证，能够直观展示该传动齿轴的整体形态、结构细节与各部分的配合关系，为滚揉机传动系统的设计优化、零件加工与装配调试提供精准的三维模型参考。
