方形法兰式精密安装基座结构设计

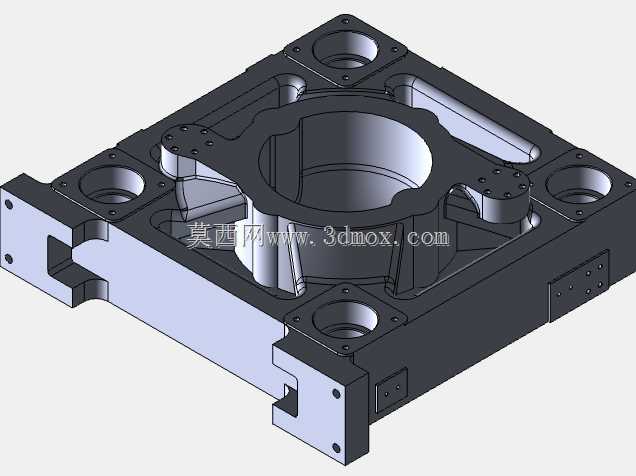

　　这款方形安装基座的结构设计，核心面向自动化产线、精密检测设备的工位定位场景，作为核心承载构件承担上部执行元件的固定、载荷传递与位置校准功能，在实际产线布局中，这类基座常被用于视觉检测工位、点胶作业工位、小型伺服模组的底部支撑，需要兼顾安装精度保持性、长期载荷下的形位公差稳定性，以及多方向外接部件的扩展兼容性。从结构细节来看，基座主体采用方形对称布局，中心设置大直径阶梯通孔，用于穿设上部执行元件的主轴、管线或者对接轴类构件，孔周做了加厚凸台设计，能够在螺栓锁紧时分散局部压应力，避免薄壁位置出现应力集中导致的长期形变。

　　基座四个角位设置了带沉孔的安装法兰，每个法兰面都加工有定位销孔与螺栓过孔，实际装配时可以先通过圆柱销完成基座与底部安装面的位置初定位，再通过内六角螺栓完成锁紧固定，这种销钉+螺栓的组合固定方式，能够有效抵消设备运行过程中产生的横向剪切力，避免长期振动下出现安装位置偏移。基座侧边延伸出的凸耳结构，预留了侧向安装的螺纹孔位，可用于接驳传感器支架、拖链固定座、气路走线槽等附属构件，无需额外在基座主体上二次钻孔加工，减少现场装配的加工工作量。

　　设计过程中优先考虑了加工工艺性，基座的主体型腔采用铣削加工即可完成，所有内角都设置了适配铣刀半径的圆角过渡，避免出现清角困难的加工死角，同时圆角过渡也能消除热处理过程中的应力集中点，降低零件加工后的形变概率。安装边界方面，基座的整体外轮廓为规则正方形，四个安装法兰的孔位采用对称等距布局，能够适配现有标准规格的工业铝型材安装面，不需要额外制作过渡转接板；中心通孔的台阶高度经过公差匹配设计，与上部对接的轴类构件配合公差选用H7/g6间隙配合，既保证装配时的顺畅度，又能控制径向窜动量在0.02mm以内，满足精密作业工位的定位精度要求。

　　基座的上下安装面都做了平面度要求，平面度公差控制在0.01mm以内，安装时能够保证与底部支撑面、上部被承载构件的充分贴合，避免出现局部贴合不实导致的锁紧后构件倾斜问题。侧面的安装凸耳与主体连接处做了加强筋过渡，能够承受侧向挂载构件的倾覆力矩，即使挂载重量达到额定载荷的1.2倍，也不会出现连接位置断裂或者形变的问题。在实际应用场景中，这类基座还可以根据不同的工位需求，在中心孔位加装轴套、衬套等耐磨配件，适配不同直径的对接构件，拓展基座的适用范围，不需要重新加工基座主体，降低产线改造的零件成本。基座的壁厚设计经过载荷校核，在满足额定承载要求的前提下，尽可能去除非承载位置的材料，既降低零件整体重量，又减少加工过程中的材料去除量，缩短加工周期，同时减重后的型腔结构也为内部走线、容纳小型传动构件预留了空间，让整体设备的结构布局更加紧凑。
