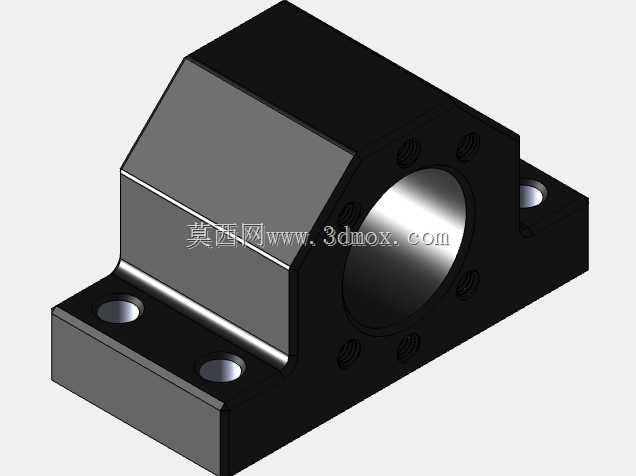

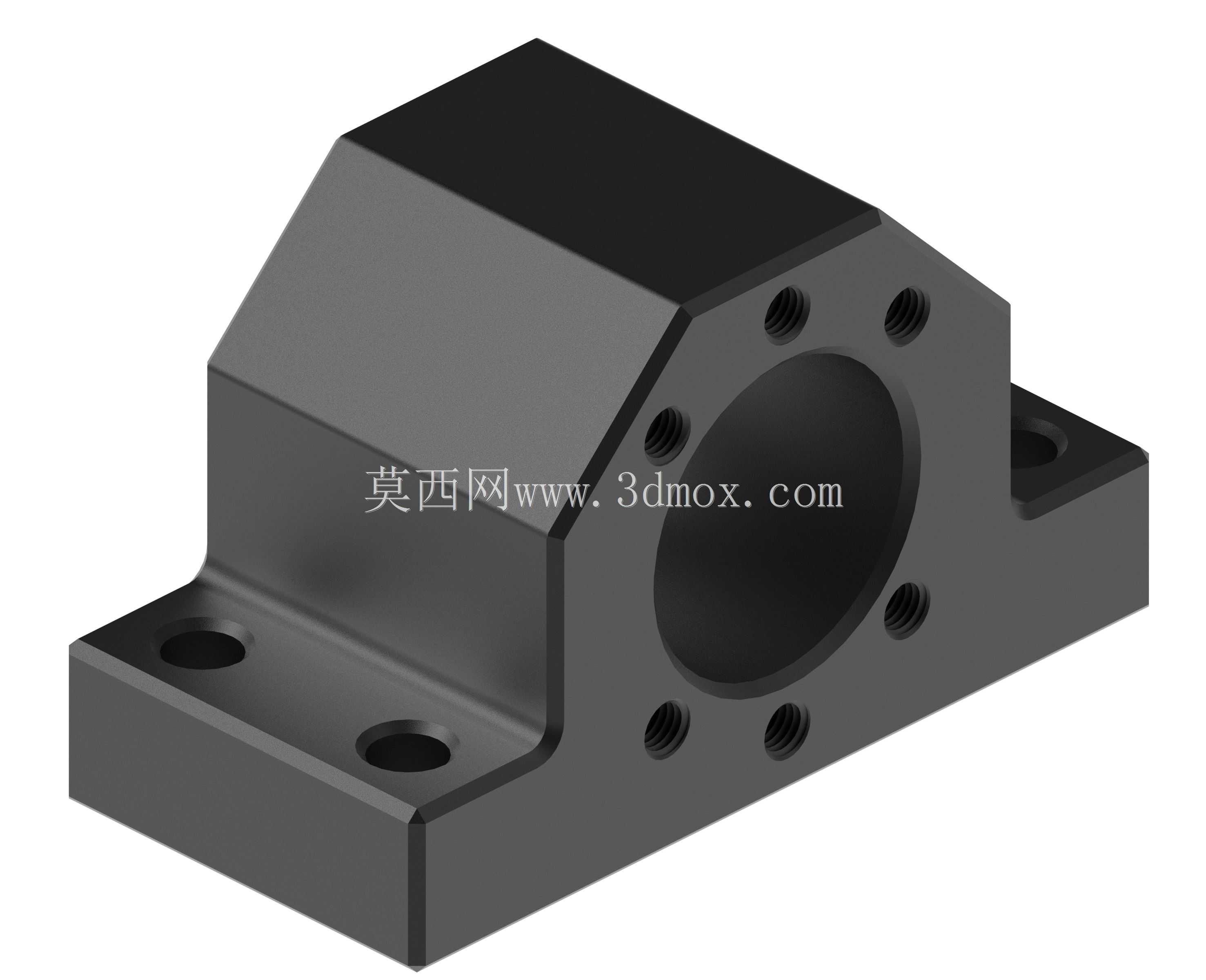

滚珠丝杠端部支撑固定座结构设计

项目分类:通用机械零部件 发布时间:2025-01-01 ID:875062
  • 滚珠丝杠端部支撑固定座结构设计
  • 滚珠丝杠端部支撑固定座结构设计
  • 滚珠丝杠端部支撑固定座结构设计

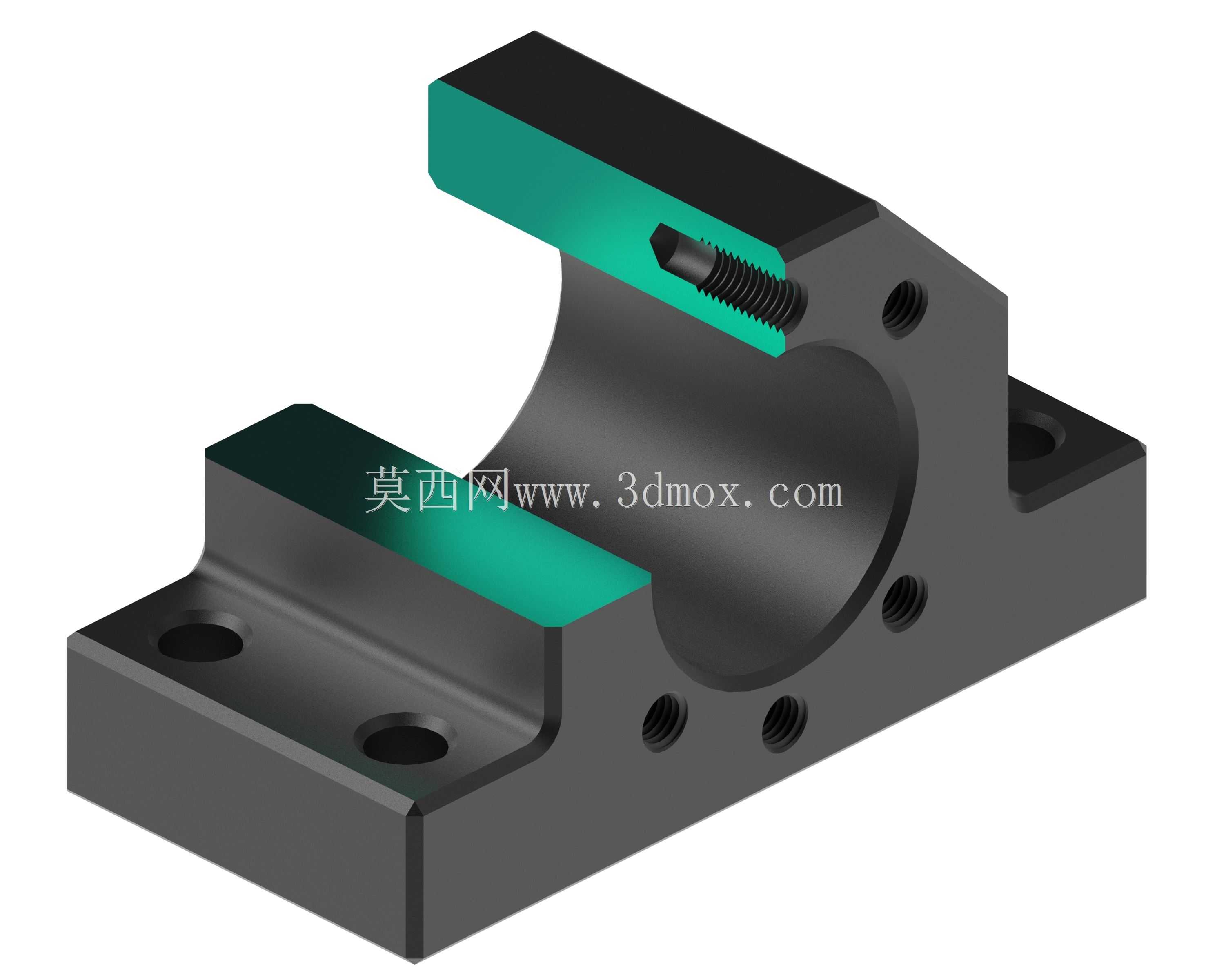

  在各类线性传动设备的结构布局中,滚珠丝杠的支撑固定结构是决定传动精度、运行稳定性与负载能力的核心部件之一,这款支撑座的设计完全围绕滚珠丝杠的安装定位需求展开,适配常规规格的轧制或研磨级滚珠丝杠端部安装场景,常见于数控进给轴、自动化移栽机构、精密滑台模组的传动端固定布局中。从结构功能来看,该支撑座采用分体式夹抱紧合结构,上部的开槽锁紧结构通过内六角紧定螺钉施加预紧力,能够将穿入座体内孔的滚珠丝杠轴颈牢牢抱紧,避免丝杠在高速往复运行过程中出现轴向窜动或径向跳动,相比传统的顶丝固定方式,这种环抱式锁紧的接触面积更大,应力分布更均匀,不会在丝杠轴颈表面形成局部压痕损伤,长期运行也不易出现锁紧松动的问题。

  底座部分采用一体化铸造后精加工的成型思路,底部设置两个沉头安装孔,用于将整个支撑座固定在设备的安装基板或滑台台面上,安装孔的沉头深度经过精确核算,能够完全容纳内六角螺栓的头部,避免螺栓突出底座平面影响安装贴合度;座体侧面均匀分布的多个螺纹孔,可用于安装防尘端盖、润滑管路接头或者传感器感应支架,拓展不同工况下的附加功能。设计过程中充分考虑了安装边界的适配性,座体的半圆内孔与滚珠丝杠的轴颈采用过渡配合公差,装配时无需额外修磨即可保证同轴度要求,上部的夹臂开槽宽度预留了足够的锁紧变形量,既能够保证抱紧力达到额定负载要求,又不会因为变形量过大导致夹臂出现应力断裂。

  在实际设备应用场景中,这类支撑座通常成对使用,一端作为固定端承受丝杠的轴向载荷与径向载荷,另一端作为支撑端补偿丝杠运行过程中的热伸长量,这款固定座的结构刚性经过加强设计,座体的侧壁厚度与底座连接圆角都做了优化,在承受较大轴向切削负载时也不会出现结构性形变,能够有效维持滚珠丝杠的传动直线度。外形尺寸方面,底座的长宽尺寸适配常规40系列、60系列线性模组的安装孔距,整体高度与同规格的丝杠螺母座高度匹配,装配时无需额外调整垫板即可保证丝杠与导轨的平行度要求;夹臂部分的突出高度控制在合理范围内,不会与周边的拖链、传感器走线或者运动滑台产生运动干涉。

  从加工工艺角度来看,该支撑座的所有安装面与配合孔都采用一次装夹精加工完成,底座安装面与内孔轴线的垂直度、内孔圆柱度都控制在精密传动要求的公差范围内,装配时只需要清理安装面的毛刺与杂物,按照规定扭矩锁紧安装螺栓与紧定螺钉即可完成装配,无需复杂的现场配作工序,能够大幅缩短设备的组装调试周期。针对不同的使用工况,座体的材质可选用45号钢调质处理或者铝合金硬质阳极氧化处理,钢制版本适用于重载切削类机床的进给轴传动,铝合金版本适用于3C自动化、检测设备等轻量化、低负载的高速传动场景,两种材质版本的安装尺寸完全互换,可根据设备的负载等级与重量要求灵活选型。
