长杆式端部带定位结构金属测试件

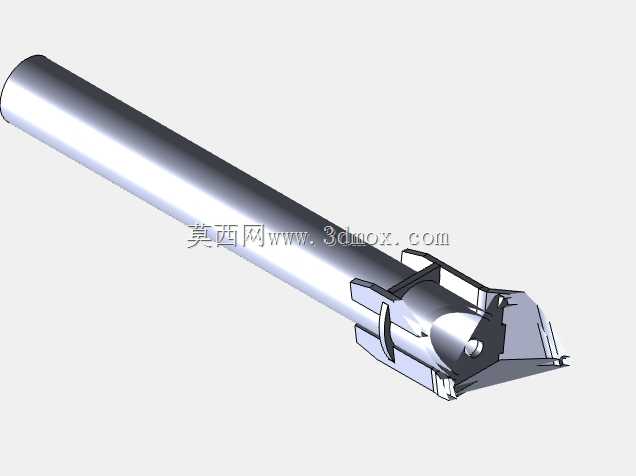

　　这类长杆带端部定位结构的测试件，常应用在零部件尺寸校验、装配适配性验证、工装定位基准搭建等工业场景中，在生产线来料抽检环节、实验室零部件性能测试工位、定制工装的预装配验证阶段都能见到它的身影。从结构设计逻辑来看，主体采用等直径长圆杆构型，一方面是为了适配现有通用夹具的装夹范围，常规三爪卡盘、弹簧夹头都可以直接夹持杆身完成固定，不需要额外定制专用夹套，能大幅降低测试环节的工装准备成本；另一方面长直杆的同轴度基准容易加工保证，后续端部结构的形位公差都可以以杆身轴线为基准进行标注和检测，减少基准转换带来的累积误差。

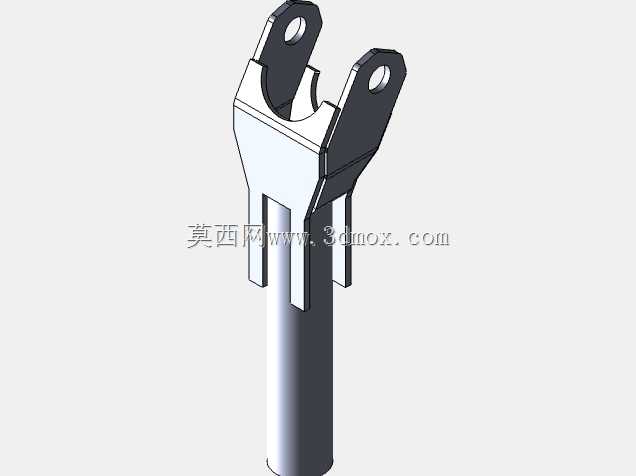

　　端部的异形卡合结构是整个零件的功能核心，设计时特意做了对称分布的凸耳与中心定位凹孔，凸耳的侧面做了小角度拔模斜度，既可以在插入对应测试基座时起到导向作用，避免硬插导致的配合面刮伤，也能在测试过程中承受周向扭矩，防止杆件在加载测试时出现跟转打滑的问题；中心的凹孔采用小直径沉孔设计，主要是用来和基座上的定位销配合，保证每次装夹的轴向位置偏差控制在极小范围内，确保多次重复测试的数据一致性。

　　从安装边界来看，杆身的外径公差按h6级精度控制，适配常规内径的测试衬套安装，端部结构的最大外轮廓尺寸没有超出杆身直径的1.5倍，在穿入安装孔时不会出现卡滞，整体长度设计兼顾了装夹预留量和测试工作段的长度需求，装夹端预留的长度足够夹具稳定夹持，不会因为夹持长度过短导致测试过程中杆件晃动，工作段长度则覆盖了常规测试行程的需求，不需要额外接长杆件就能完成全行程的测试动作。在实际使用过程中，这类测试件往往会作为基准件来校准测试设备的同轴度、行程定位精度，也会用来模拟同规格长杆类零件的装配状态，提前验证配合位的间隙是否合理、卡合结构的脱开力是否符合设计要求，避免直接用成品零件做测试造成不必要的成本损耗。

　　设计时还特意在凸耳的根部做了小圆角过渡，避免应力集中导致测试过程中凸耳断裂，毕竟这类测试件需要反复装夹使用，圆角过渡能有效提升零件的疲劳寿命，减少频繁更换测试基准件带来的校准工作量。杆身的表面粗糙度按Ra1.6控制，既保证了和夹具、衬套配合时的滑动顺畅，也不会因为表面过于光滑导致装夹时摩擦力不足出现打滑，端部配合面的粗糙度要求更高，按Ra0.8加工，保证和测试基座配合时的定位精度，减少接触变形带来的测试误差。
