卡塔文托星型拨杆传动结构件

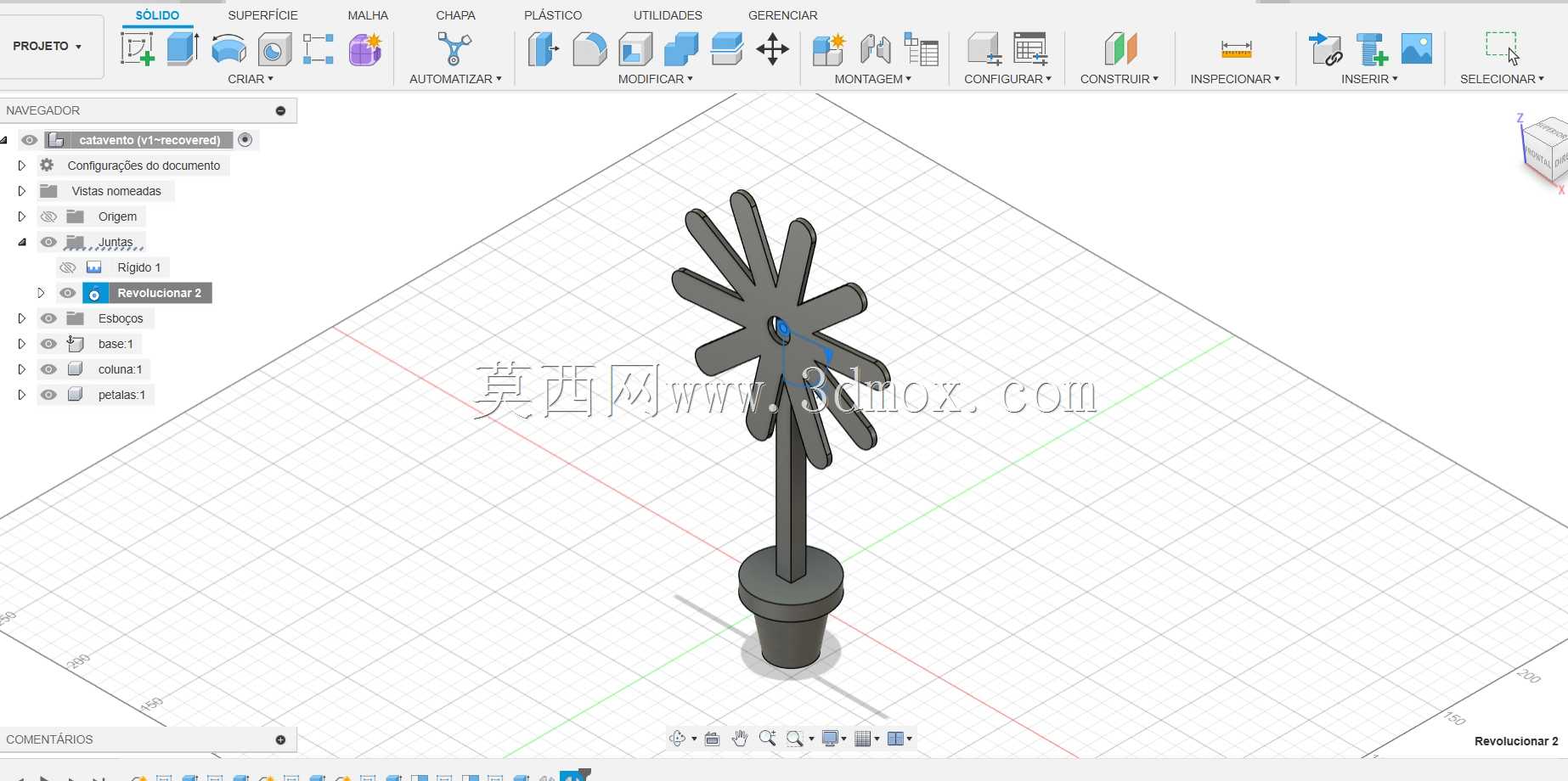

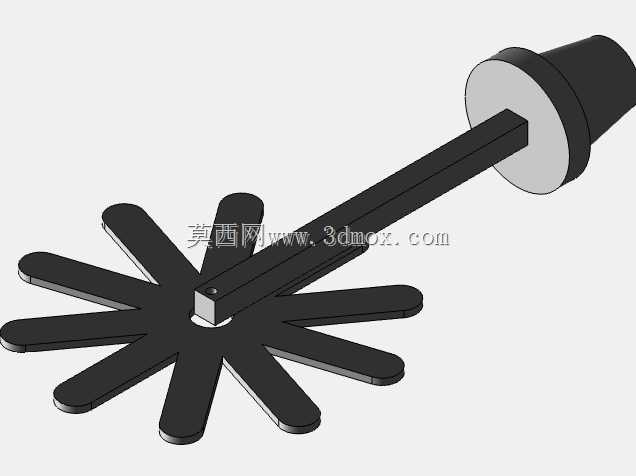

　　该结构件属于小型间歇传动类机械配件，整体由长杆驱动端与星型拨轮端两部分组成，常见于小型自动化送料机构、玩具传动模组、简易计数触发装置中，依靠长杆的直线往复动作带动星型拨轮做定角度旋转，实现工位切换、物料推送、触点触发等实际功能。从结构设计逻辑来看，长杆驱动端采用方截面杆身设计，相比圆截面杆具备更好的抗扭转性能，在往复推拉过程中不会出现周向转动偏移，保证动力传递的同轴度；杆身末端的锥台形限位座，一方面作为安装时的轴向定位基准，可卡入设备安装板的对应沉孔内，限制杆体的轴向窜动行程，另一方面锥面导向结构能降低装配时的对位难度，无需高精度对准即可顺利装入安装位。

　　星型拨轮端采用十辐条星型轮廓设计，每根辐条末端做圆弧过渡处理，避免尖锐棱边在转动过程中与相邻部件发生卡滞，辐条之间的等距槽位与驱动杆端部的方头配合，当杆体做直线推进动作时，方头嵌入相邻辐条的间隙内，推动拨轮转动固定角度，杆体回退时方头从槽位滑出，拨轮依靠配套的止回结构保持当前角度位置，实现单方向的间歇送进动作。从安装边界来看，长杆部分的总长度适配常规小型设备的安装板间距，锥台限位座的直径与常规薄型安装板的开孔尺寸匹配，安装时仅需在对应板件上加工与锥台小端直径一致的通孔，即可完成杆体的定位安装，无需额外设计复杂的固定支座；星型拨轮的中心孔与杆体方头采用间隙配合，装配时可直接插接，后期维护拆卸也无需专用工具，拨轮的整体外径控制在小尺寸范围内，转动时不会超出设备内部的预留安装空间，辐条的厚度经过受力校核，在常规推送力作用下不会出现弯曲变形，可承受每分钟数十次的往复动作频次，满足小型自动化设备的长期运行需求。

　　在实际应用场景中，这类结构常替代复杂的齿轮间歇机构，用在对传动精度要求不高、成本控制严格的小型设备上，比如桌面型点数装置的送料拨轮、简易玩具的动作传动件、小型分拣设备的工位切换结构，相比棘轮棘爪结构，该星型拨杆结构的运行噪音更低，传动过程无刚性冲击，不会对周边的精密传感部件造成振动干扰。设计过程中针对拨轮辐条的受力点做了局部加厚处理，方头与辐条接触的位置做了微小的倒角，减少接触应力集中，避免长期往复动作后出现接触位置的磨损塌陷；长杆的表面粗糙度控制在合理范围，与安装孔配合的位置无需额外加装轴套即可实现顺畅滑动，降低整体的零件数量与装配成本。

　　锥台形限位座的端面与安装板贴合的位置预留了微小的平面区域，可加装薄型阻尼垫片，调整杆体往复滑动的阻尼感，避免动作过快出现冲过头的问题，同时也能弥补安装板的平面度误差，保证杆体滑动过程中无卡涩。星型拨轮的中心孔与安装轴的配合采用基孔制设计，适配常规的小直径圆柱销轴，安装时仅需将拨轮套在固定销轴上即可实现自由转动，无需额外加工复杂的轴承位，进一步压缩整体的制造成本与装配难度。
