汽车传动系统离合器从动盘结构设计

　　离合器从动盘是手动挡汽车传动系统中直接承担动力切断与结合功能的核心部件，日常工况下需要在发动机飞轮与变速器输入轴之间完成扭矩的柔性传递，既要保证起步阶段动力结合的平顺性，避免传动系统出现冲击载荷，也要在换挡过程中快速切断动力，减少齿轮副的同步冲击，同时在传动系统承受过载时通过摩擦打滑实现过载保护，避免发动机、变速器等核心总成出现硬性损坏。从实际装车场景来看，该部件安装在发动机飞轮与离合器压盘形成的密闭腔体内，工作环境长期处于高温、高振动、存在摩擦粉尘的状态，因此结构设计上需要同时兼顾摩擦性能、结构强度、减震缓冲三个核心维度的要求。

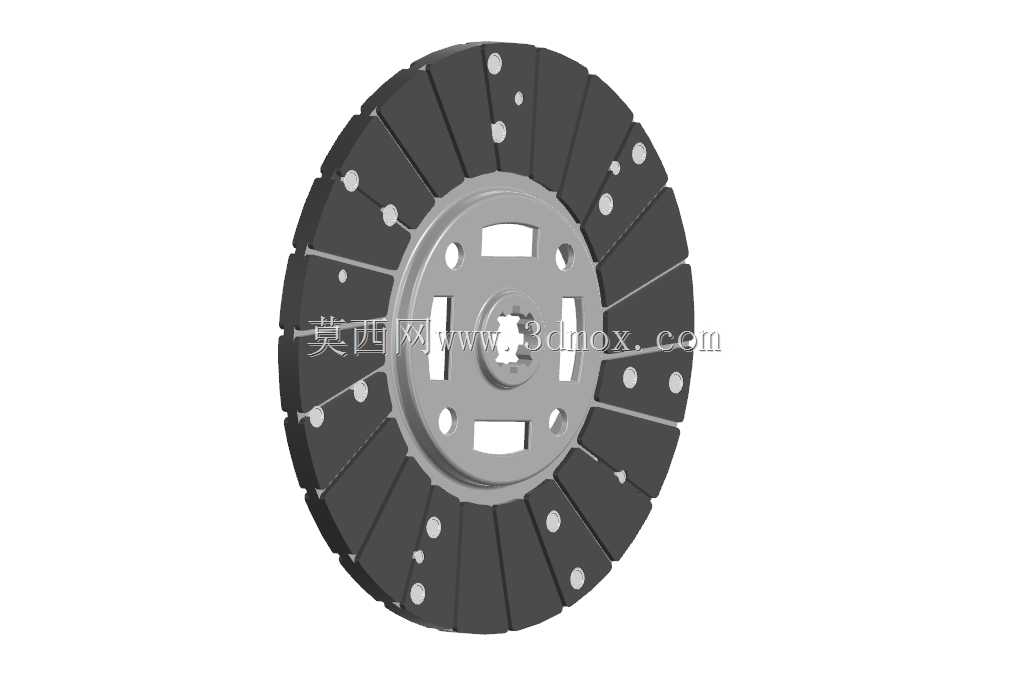

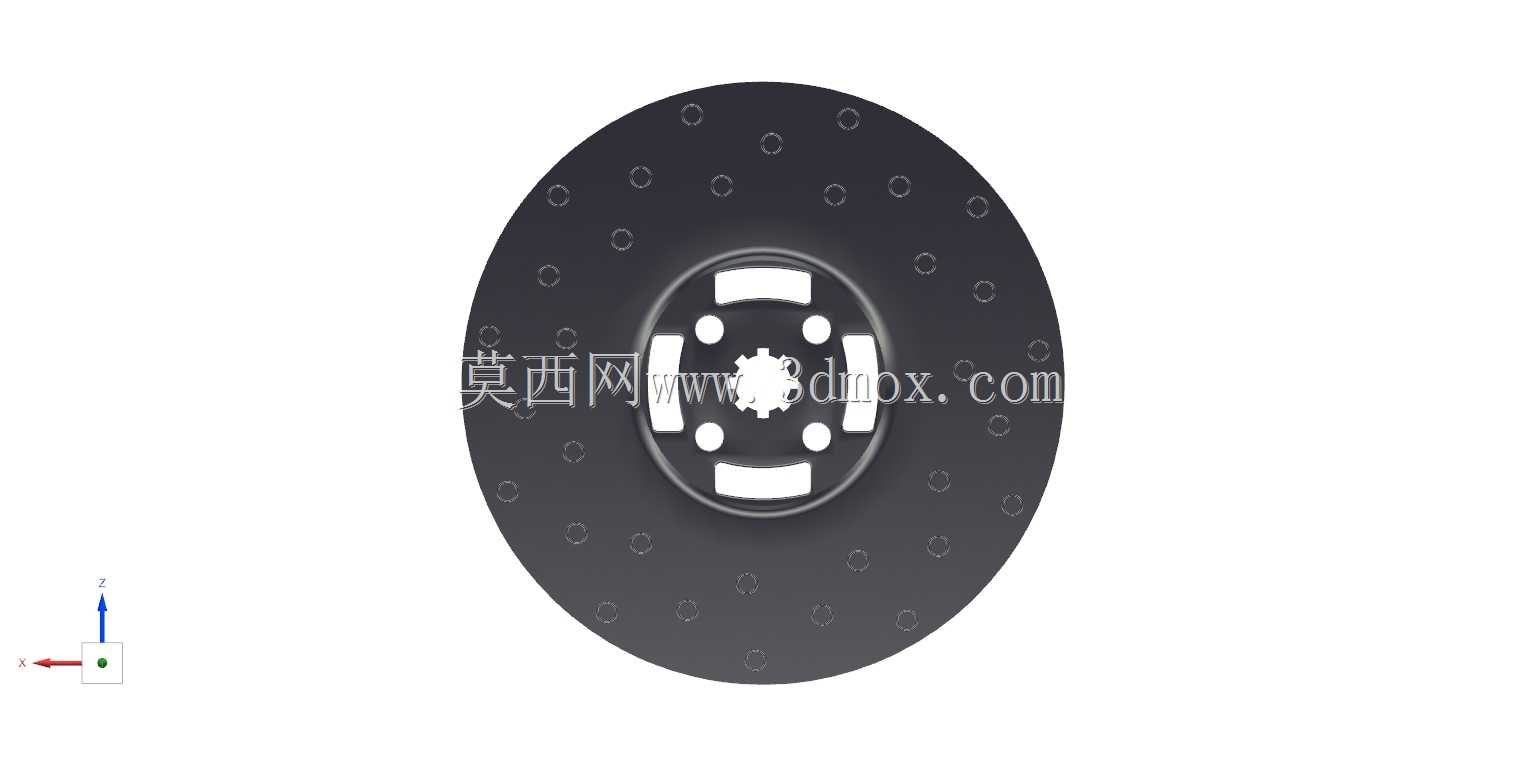

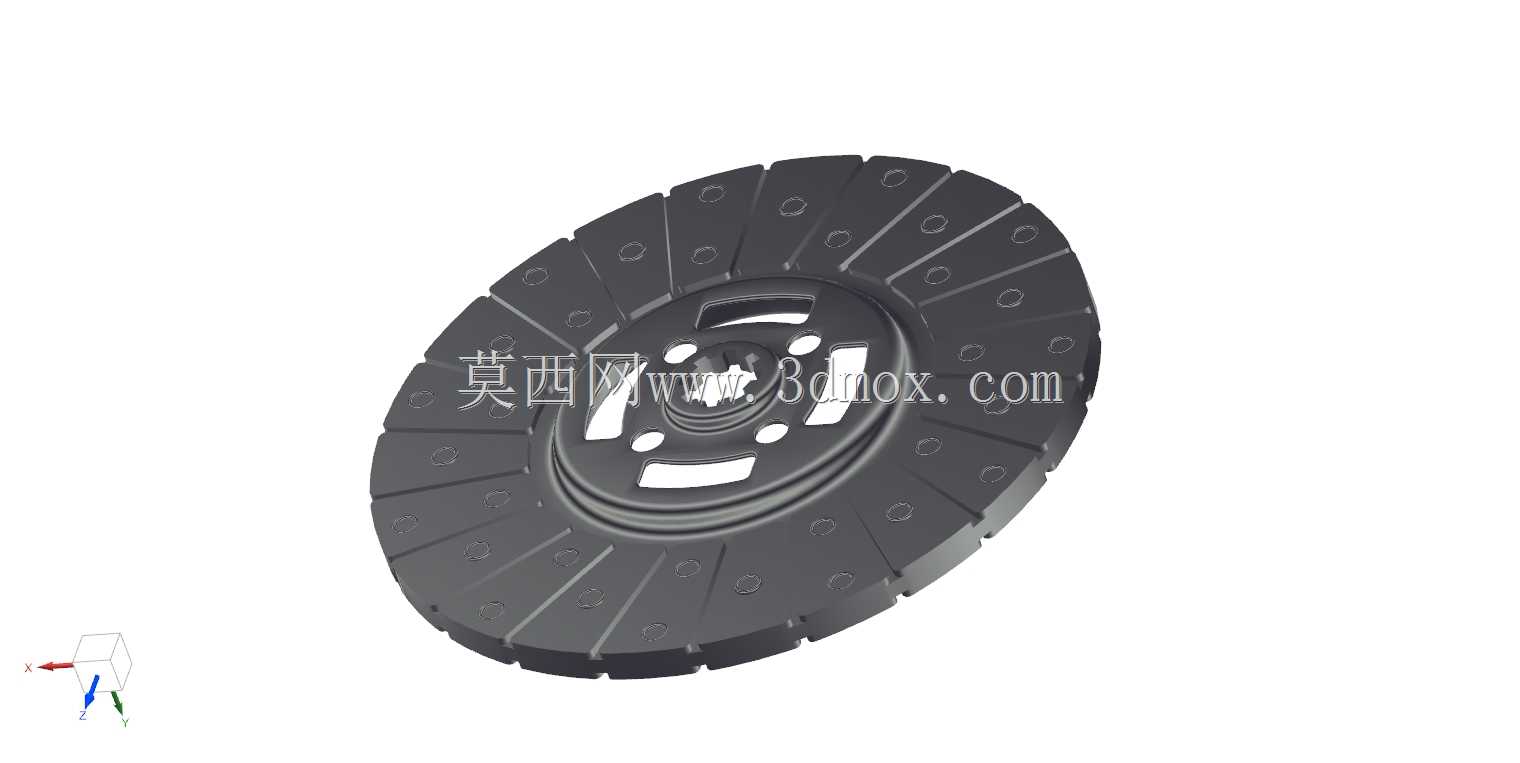

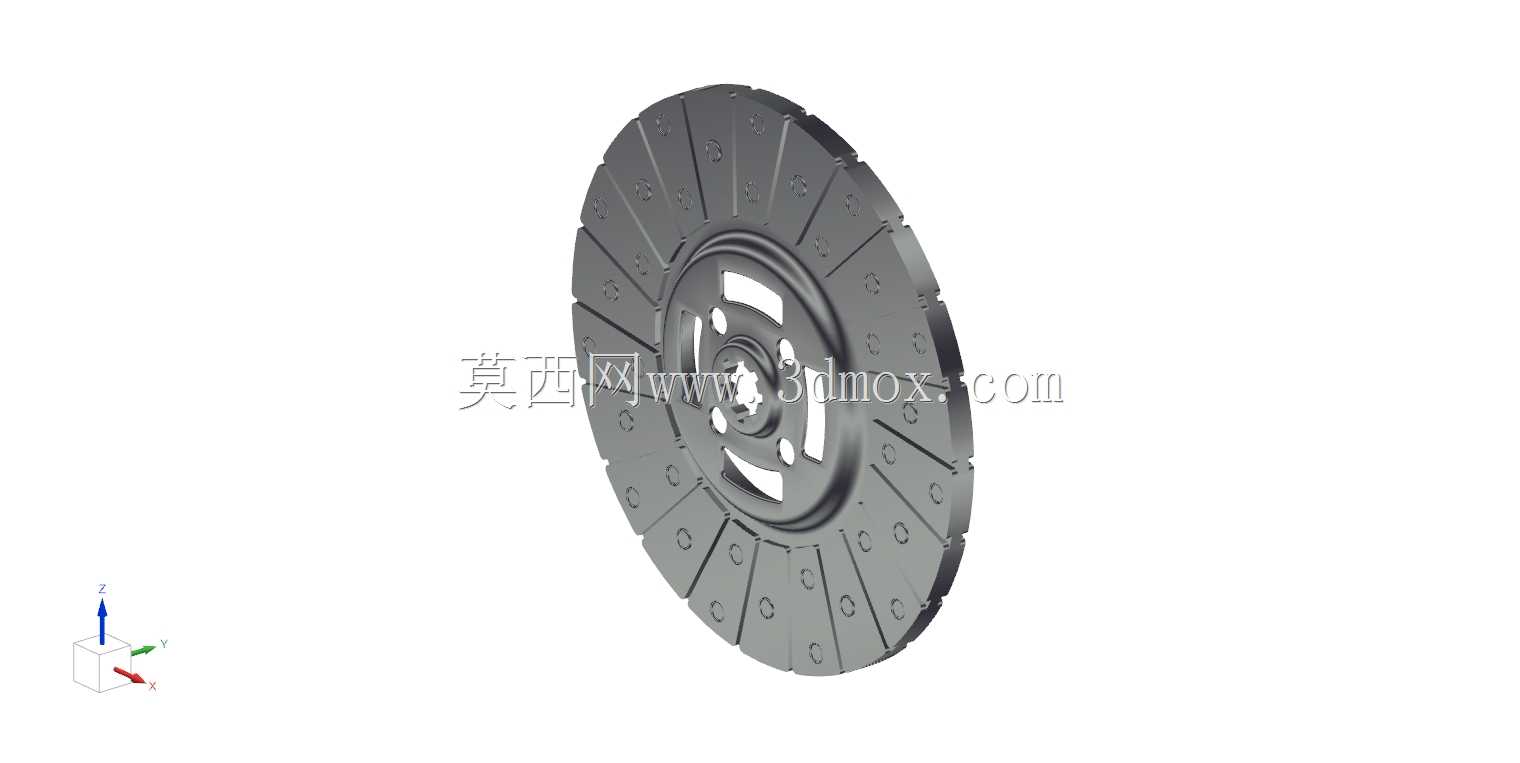

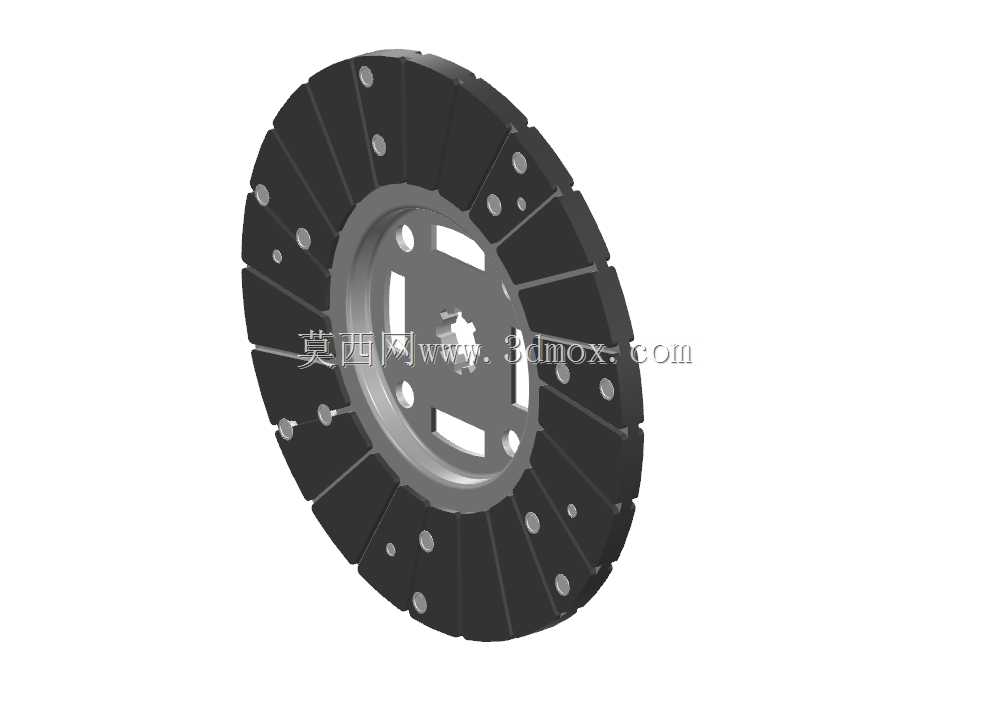

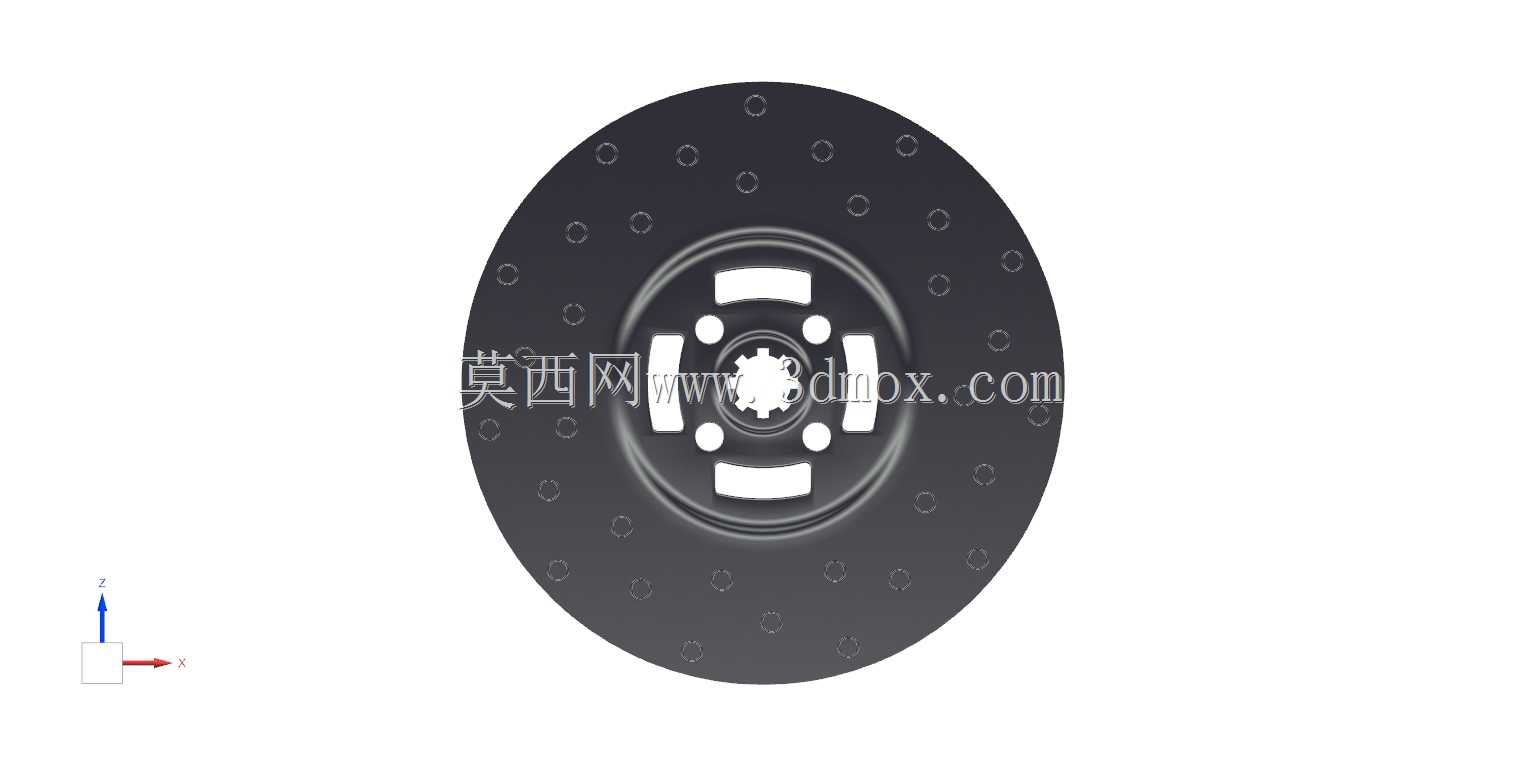

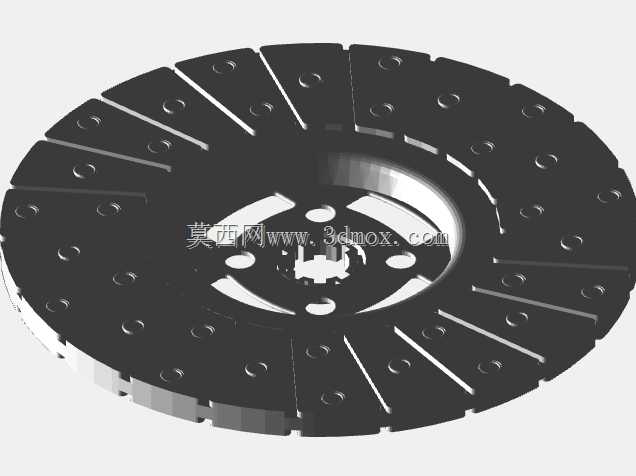

　　从结构设计思路来看，整个从动盘采用盘式对称布局，核心的摩擦工作面分布在盘体两侧，采用环形摩擦片结构，摩擦片表面设计有均匀分布的散热沟槽与铆接定位点，一方面可以在摩擦结合过程中快速导出摩擦产生的热量，避免局部温度过高导致摩擦材料烧蚀失效，另一方面可以通过均匀分布的铆接点保证摩擦片与钢质盘基的连接强度，避免高转速、大扭矩工况下摩擦片出现脱落、开裂问题。盘体中心区域设计有花键毂结构，花键齿形采用渐开线设计，与变速器输入轴的花键轴段形成滑动配合，既可以保证扭矩传递过程中的同轴度要求，也允许从动盘在轴向有小范围的滑动余量，适配离合器分离、结合过程中的轴向位移需求。

　　在减震结构设计上，花键毂与外围盘基之间并非刚性连接，而是通过周向均匀分布的减震弹簧实现弹性连接，减震弹簧根据刚度不同采用分级布置的方式，怠速工况下低刚度弹簧先参与工作，过滤发动机怠速运转产生的扭转振动，避免振动传递到变速器造成挡位打齿；大扭矩传递工况下高刚度弹簧参与工作，保证扭矩传递的刚性，避免动力传递出现迟滞。同时在弹簧安装位置设计有阻尼摩擦片，当盘基与花键毂之间出现相对转动时，阻尼摩擦片会产生阻尼力，快速衰减传动系统的扭转振动，避免传动系统出现共振问题。

　　从安装边界尺寸来看，整个从动盘的外径尺寸需要匹配对应车型的飞轮与压盘尺寸，不同排量的车型对应从动盘外径存在差异，小排量乘用车的从动盘外径通常在200mm左右，大排量车型会适当增大外径以提升扭矩传递容量；盘体的总厚度需要控制在合理范围内，保证离合器分离行程内可以完全切断动力，避免出现分离不彻底导致的换挡困难问题。中心花键的参数需要与变速器输入轴完全匹配，包括花键的模数、齿数、压力角以及有效配合长度，既要保证花键的接触强度，也要避免花键配合过松导致的传动冲击，或是配合过紧导致的分离卡滞问题。

　　在实际建模过程中，需要重点关注几个关键结构的细节处理：首先是摩擦片的沟槽设计，沟槽的深度、宽度以及分布角度会直接影响散热效果与排屑能力，建模时需要保证沟槽的贯通性，避免出现封闭的储热区域；其次是减震弹簧的安装窗口，窗口的弧度尺寸需要与弹簧的自由长度、最大压缩量匹配，保证弹簧在工作行程内不会出现卡滞或是脱出问题；另外是盘体上的动平衡去重点，由于从动盘属于高速旋转部件，建模时需要预留动平衡调整的去重位置，保证成品件的动平衡精度满足高转速工况的使用要求，避免高速运转时出现抖动问题。

　　从功能特性的角度来看，该结构的从动盘可以适配多数前置前驱手动挡乘用车的传动需求，摩擦片采用耐磨损的复合材料，可以满足常规使用工况下十万公里级别的使用寿命；减震结构的参数匹配可以覆盖发动机常用转速区间的扭转振动频率，有效提升整车的NVH表现；中心花键的表面设计有耐磨涂层，减少长期滑动过程中的磨损量，避免因花键磨损导致的传动间隙过大、起步抖动等问题。在进行三维结构设计时，还需要考虑零部件的装配工艺性，比如摩擦片的铆接工艺可达性、减震弹簧的装配便利性、整体总成的动平衡工艺性，避免设计出无法批量生产、装配难度过高的结构。
