汽车制动系统转子轮毂结构设计

项目分类:汽车类 发布时间:2025-01-01 ID:875163
  • 汽车制动系统转子轮毂结构设计
  • 汽车制动系统转子轮毂结构设计
  • 汽车制动系统转子轮毂结构设计
  • 汽车制动系统转子轮毂结构设计
  • 汽车制动系统转子轮毂结构设计

  在商用车与乘用车的盘式制动总成开发中,转子轮毂是衔接制动盘与车桥轴头的核心受力构件,其结构合理性直接决定制动工况下的力矩传递效率与整车行驶安全。从实际装车场景来看,该部件需要同时承受制动过程中产生的径向剪切力、周向制动力矩以及交变热应力,尤其是在重载卡车长下坡制动、乘用车高速紧急制动的工况下,构件的刚度与形位公差稳定性会直接影响制动踏板脚感、制动盘偏摆量以及整车制动跑偏风险。

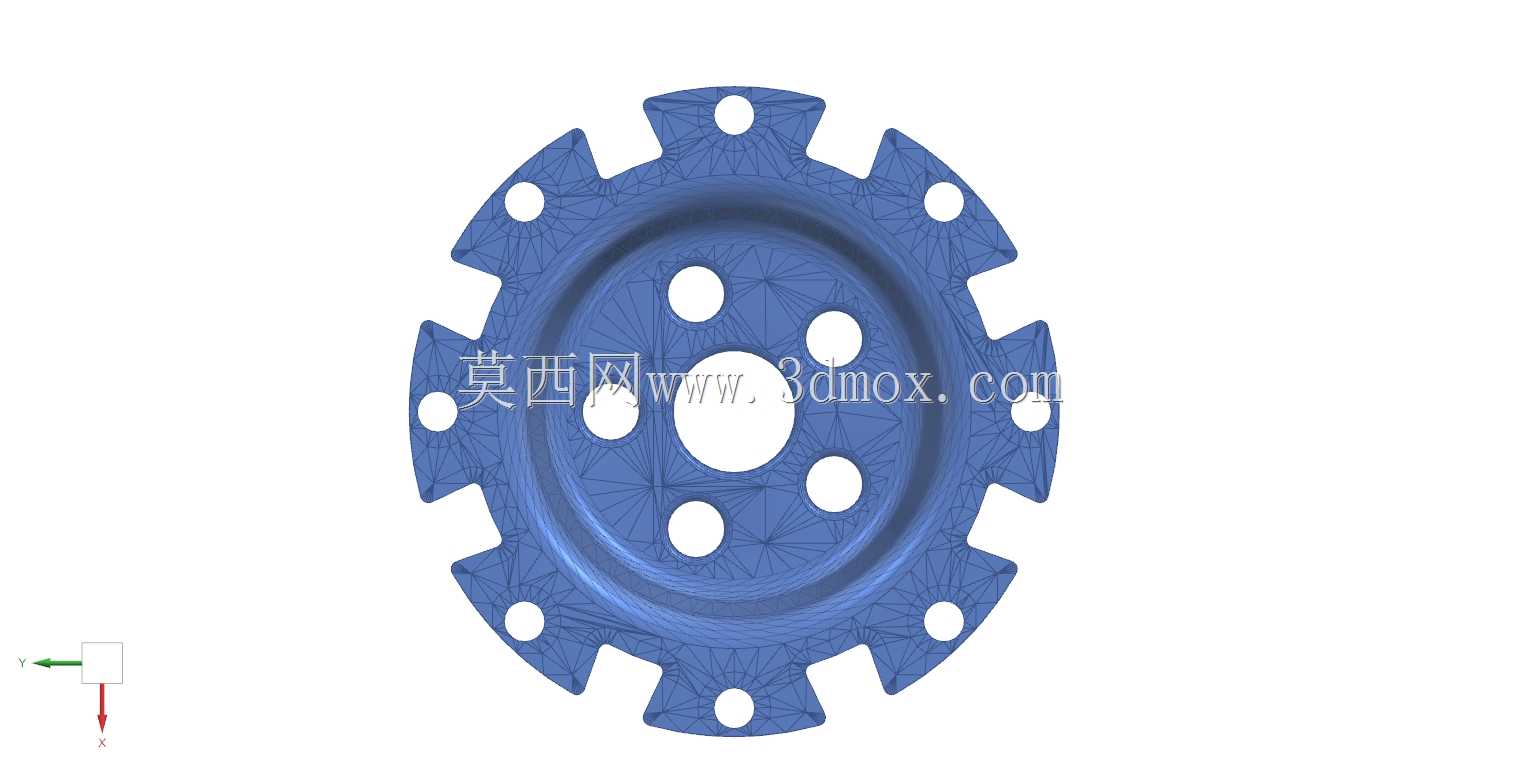

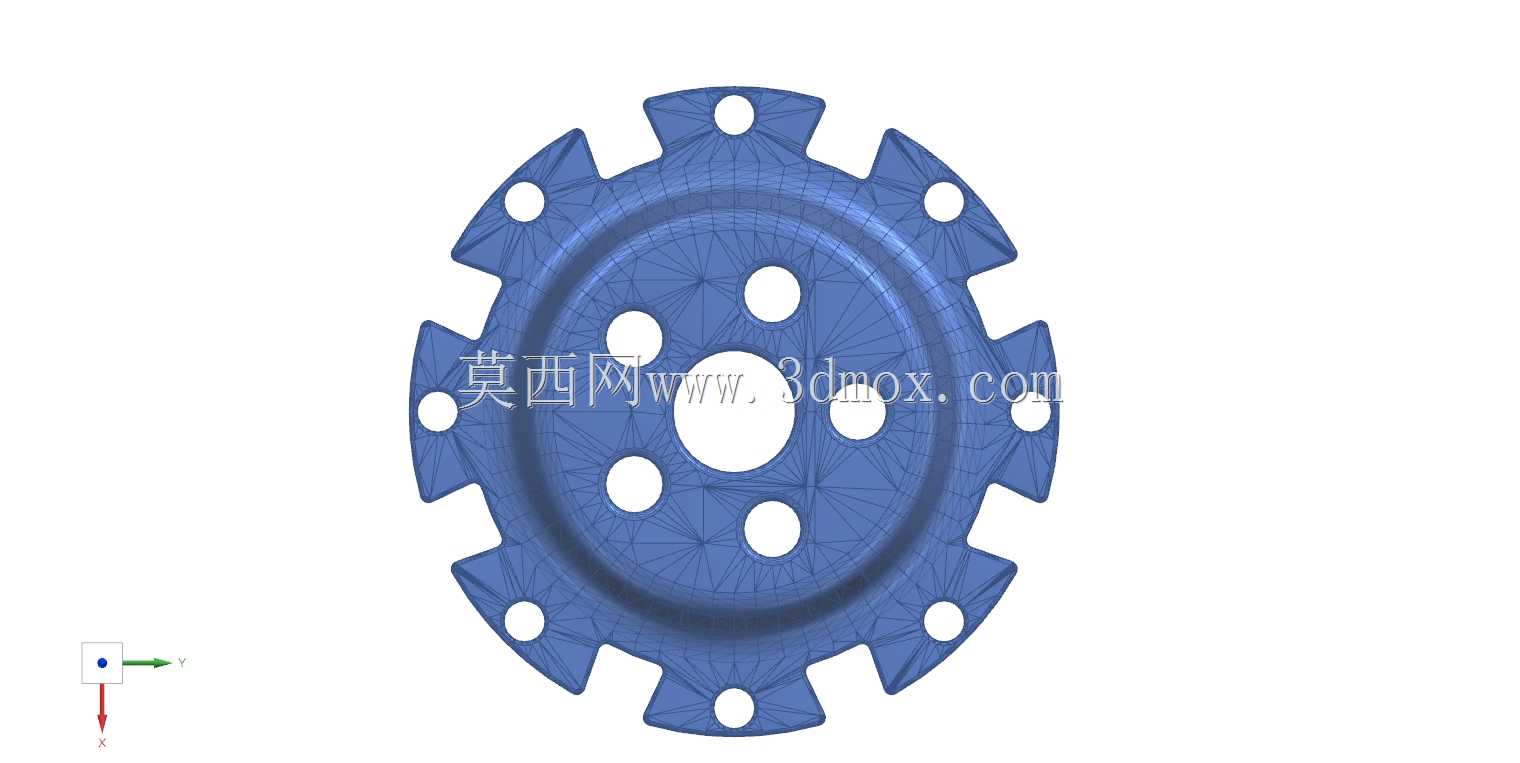

  从功能设计层面拆解,该转子轮毂的安装端面采用大平面贴合设计,端面平面度公差需控制在0.05mm以内,确保与制动盘安装面完全贴合,避免局部应力集中导致的制动盘翘曲变形;端面周向均匀分布的螺栓孔采用铰制孔加工精度设计,孔位位置度公差不超过0.08mm,与轮毂螺栓、制动盘安装孔形成精准的过盈配合定位,消除制动过程中连接件之间的微动磨损,避免长期使用后出现螺栓松动、制动抖动的问题。中心定位孔采用H7级精度公差设计,与车桥轴头的定位轴颈形成间隙配合,装配时可快速实现轮毂与轴头的同轴度定位,确保制动盘旋转中心与车轮回转中心完全重合,从根源上降低制动时的端面跳动量。

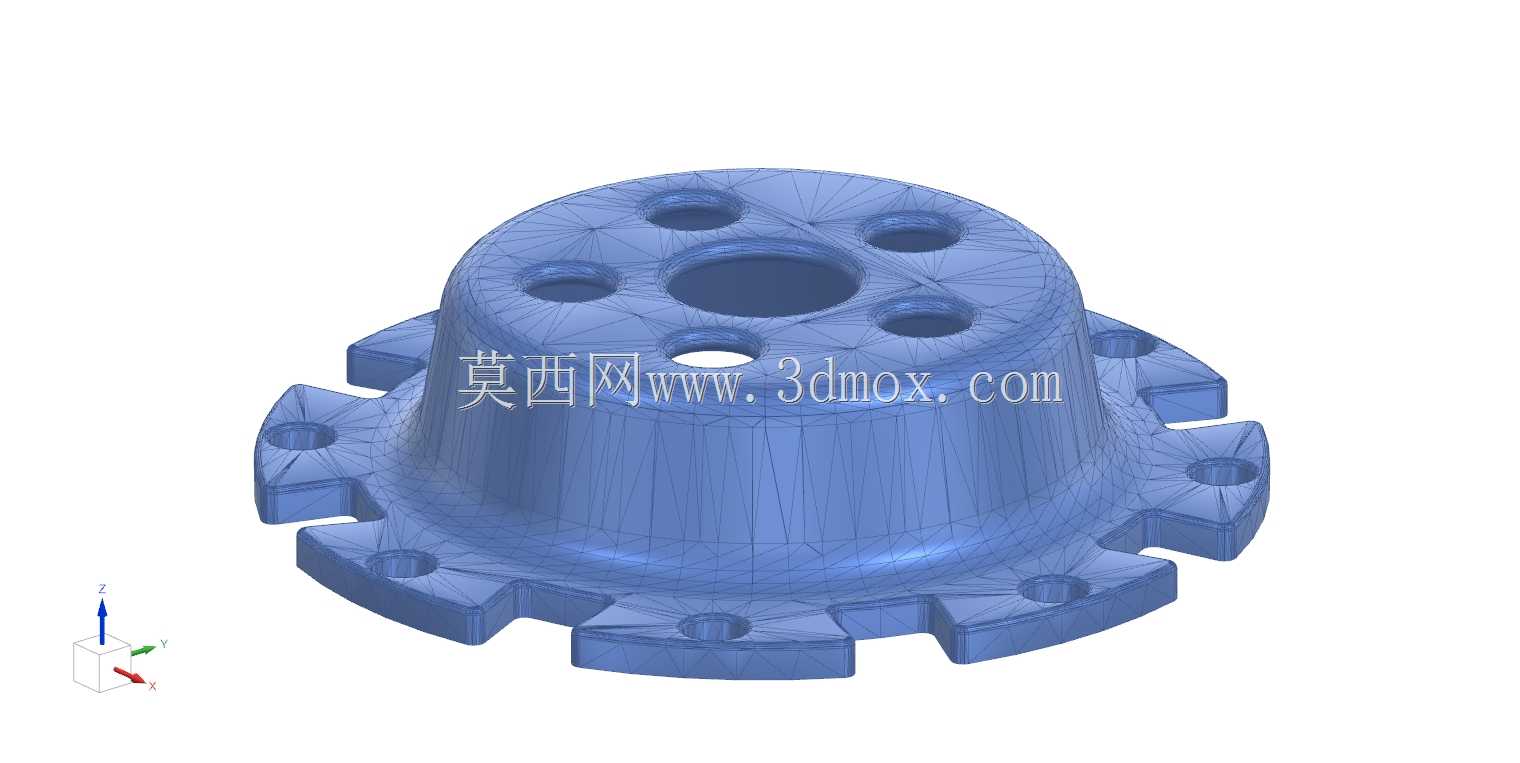

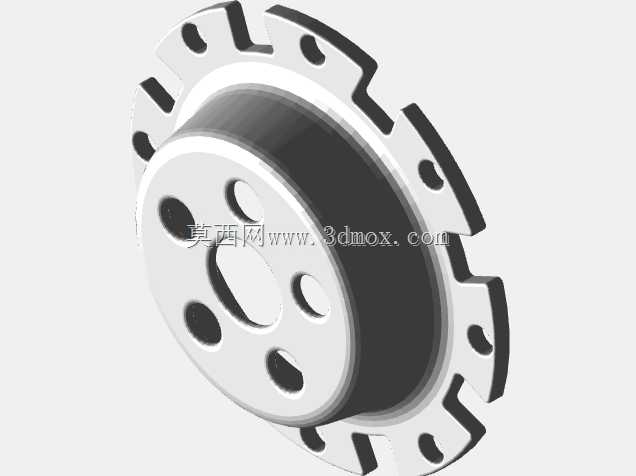

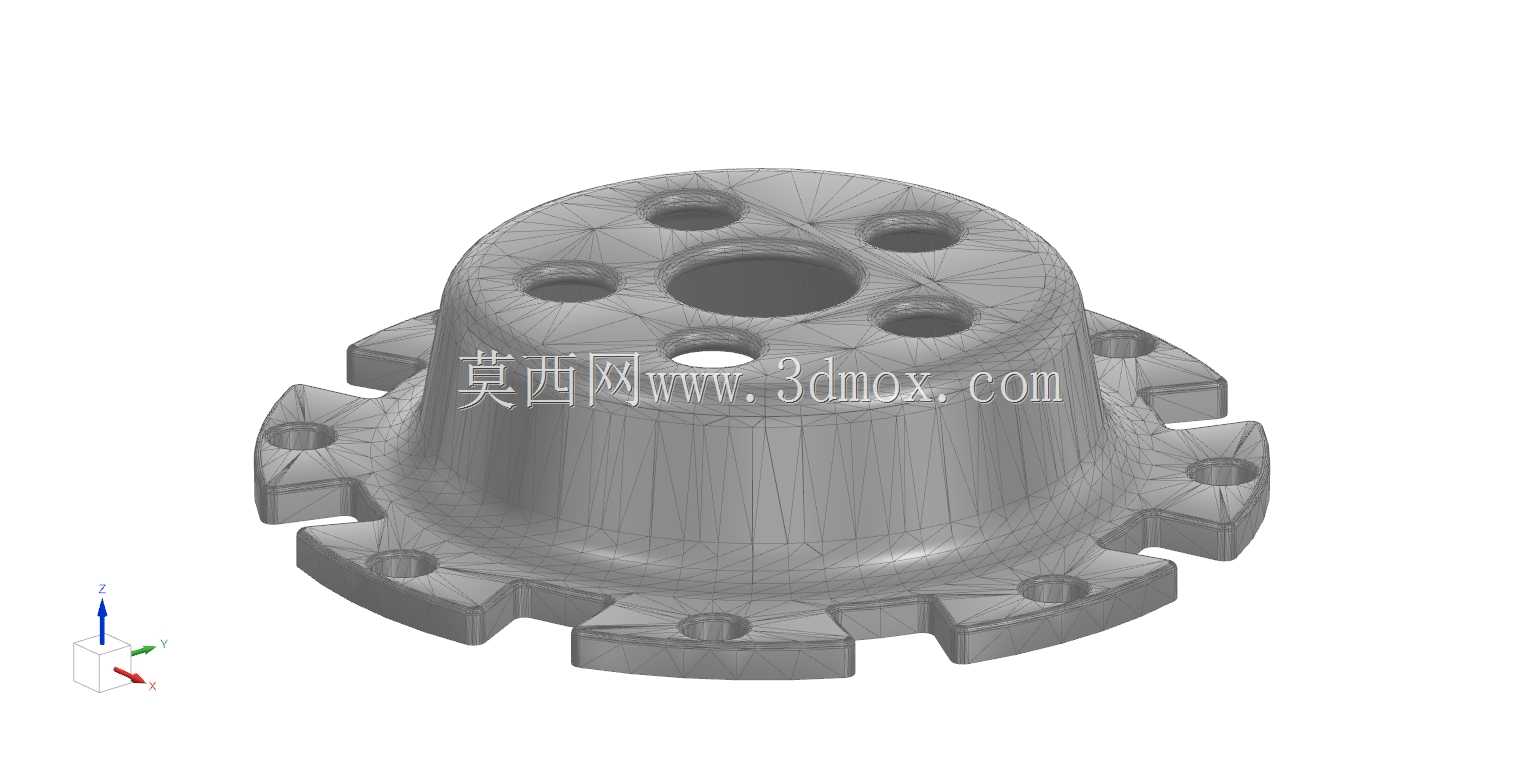

  结构强度设计上,轮毂主体采用锥台形过渡结构,从中心安装基座向外缘安装法兰平滑过渡,避免直角结构带来的应力集中问题;外缘法兰采用均匀分布的齿状凸台结构,每个凸台上设置独立的螺栓安装位,相比整圈法兰结构可有效降低构件整体重量,同时凸台之间的镂空结构可提升制动过程中的空气流通效率,帮助制动盘快速散热,降低连续制动下的热衰退风险。锥台侧壁的壁厚采用渐变设计,靠近中心孔位置壁厚更大,可承受轴头传递的整车载荷,向外缘法兰方向壁厚逐步减薄,在保证整体刚度满足要求的前提下实现轻量化设计,降低非簧载质量,提升整车悬架的响应速度。

  从安装边界尺寸来看,该转子轮毂的中心孔直径适配主流乘用车与轻型商用车的轴头尺寸,外缘法兰的螺栓孔分布圆直径与常规通风制动盘的安装尺寸完全匹配,可直接替换同平台车型的原有轮毂构件,无需对制动总成、车桥结构进行额外修改。装配时需先将中心孔与轴头定位轴颈对齐,推入到位后依次穿入轮毂螺栓,按照对角顺序分三次拧紧至规定力矩,确保安装端面受力均匀,避免单侧压紧导致的端面倾斜。日常运维中,需重点检查螺栓孔的磨损情况、中心定位孔的配合间隙以及安装端面的平面度,当出现孔位磨损超差、端面磕碰变形时需及时更换,避免引发制动抖动、制动力传递失效等安全问题。

  针对不同应用场景的适配需求,该结构可通过调整材质、局部壁厚实现性能匹配:乘用车版本采用铝合金锻造工艺,可进一步降低重量,提升散热效率;重载商用车版本采用球墨铸铁铸造工艺,提升构件的抗冲击性能与热稳定性,满足大制动力矩下的强度要求。在三维建模过程中,需重点验证螺栓孔的位置度、中心孔与安装端面的垂直度、各过渡圆角的应力集中系数,通过有限元分析模拟紧急制动、连续制动、颠簸路面冲击等多工况下的应力分布,确保最大应力值低于材料屈服强度的60%,预留足够的安全余量,同时优化壁厚分布,避免不必要的材料冗余,实现强度与重量的平衡。
