户外商用炭烤烧烤炉结构设计方案

　　这款烧烤设备的三维结构设计，首先围绕户外流动摆摊、门店外摆经营、露营地配套等高频使用场景展开，在建模阶段就充分考虑了不同场景下的使用边界：针对户外摆摊的移动需求，整体框架采用方管拼接的轻量化结构，在保证承重强度的前提下控制整体自重，单人即可完成短距离搬运转移；针对门店固定外摆的使用需求，底部预留了脚轮安装位与固定支脚的替换接口，可根据实际场地情况选择移动或固定安装方式，安装时无需额外改造地面，仅需保证放置平面水平度偏差不超过2°即可稳定使用。

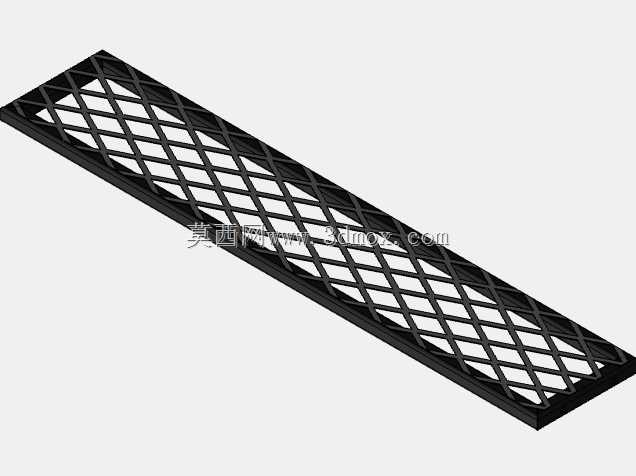

　　从功能特性来看，该烧烤炉采用分层式结构设计，最上层为炭槽放置区，炭槽与外层炉体之间预留了20mm的空气隔热层，既可以减少炉体外壳的温度传导，避免操作人员误触烫伤，也能通过侧边的可调通风口控制进风量，实现炭火温度的精准调节，适配不同食材的烤制温度需求。炭槽上方设置了可抽拉的烤网支撑滑轨，烤网可根据食材烤制阶段前后抽拉调整位置，无需直接伸手到炭火上方操作，降低操作过程中的烫伤风险；烤网支撑位预留了3档高度调节空间，可通过调整烤网与炭火的距离，实现猛火快烤、中火慢烤、余火保温三种不同的工作状态，覆盖肉类、海鲜、蔬菜等不同食材的烤制要求。

　　设计过程中重点考虑了日常使用的清洁维护需求，炭槽采用独立可抽拉结构，烤制结束后待炭火完全熄灭，可直接将炭槽抽出倾倒炭灰，无需搬动整个炉体；炉体底部设置了可拆卸的接油盘，烤制过程中产生的油脂会通过烤网间隙直接落入接油盘，接油盘边缘做了15mm高的翻边设计，避免油脂在抽拉过程中洒漏，清洁时仅需抽出接油盘清洗即可，大幅降低日常维护的工作量。炉体侧边预留了工具挂架的安装孔位，可根据使用需求加装挂杆，放置烤夹、烤刷、调料瓶等常用工具，操作时无需反复转身取放工具，提升烤制操作的流畅度。

　　外形尺寸方面，整体长宽高控制在1200mm600mm800mm的常用商用尺寸范围内，这个尺寸既可以保证单次烤制的食材容量，满足高峰期的出餐效率要求，也不会占用过多的操作空间，适配大多数户外摊位、门店外摆区的场地尺寸；安装边界上，炉体后方预留了100mm的安全距离空间，安装时需与周边易燃物料保持至少300mm的间距，避免高温引燃周边物品；炉体的操作面高度设置为800mm，符合成年人站立操作的舒适高度，长时间操作也不易产生腰部疲劳。

　　结构强度设计上，整体框架采用20mm*20mm的标准方管焊接成型，关键受力节点做了三角加强筋处理，满负载状态下（炭槽装满炭火、烤网铺满食材）整体形变量不超过1mm，可保证长期使用过程中结构不会出现变形、开焊等问题。所有与食材接触的部件均采用圆角过渡设计，没有尖锐的边角，避免操作过程中划伤手部；炉体表面做了耐高温喷塑处理，可承受长期的高温烘烤，不会出现漆面脱落、生锈等问题，延长设备的整体使用寿命。针对户外使用可能遇到的雨天情况，炉体顶部预留了防雨盖板的安装卡槽，非使用状态下可加装盖板，避免雨水进入炉体内部导致炭槽受潮生锈，也能减少落叶、灰尘等杂物落入炉体，降低日常清洁的频率。
