工业自动化设备用人体工学操纵控制杆

　　这款操纵控制杆主要面向工业自动化设备的人机交互操控场景，常见于各类非标自动化工作站、小型专用作业设备、模拟操控终端的操作工位，作为操作人员向设备下达动作指令的核心输入部件，承担着设备动作方向、速率、启停逻辑的指令传输作用，区别于普通民用游戏摇杆，其结构设计完全围绕工业场景的长时间操作可靠性、指令精准度需求展开。从实际使用场景来看，这类操纵杆多安装在设备操作面板的人机交互高度区间，通常匹配操作人员坐姿操作时的手臂自然放置高度，无需抬臂或过度屈腕即可完成全方向的扳动操作，适配单班8小时连续作业的操作强度，避免长期操作带来的腕部劳损。

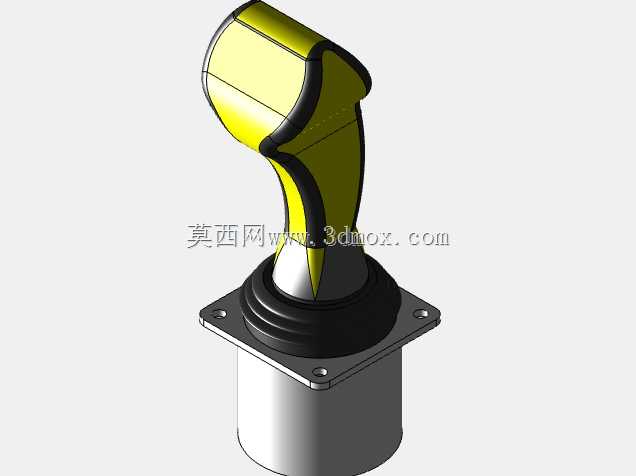

　　从功能特性层面看，该操纵杆采用多方向扳动的结构设计，可实现平面内多自由度的动作指令输出，扳动过程带有清晰的档位阻尼反馈，操作人员无需目视确认即可感知扳动角度与档位位置，避免误操作。手柄握持区域采用贴合手掌轮廓的曲面造型，握持时掌心与手柄曲面完全贴合，手指自然弯曲时可恰好搭在手柄的侧部防滑区域，表面的分色区域实际为软硬胶复合结构，硬质基材提供足够的结构支撑，软质覆层提升握持摩擦力，即便操作人员手部带薄劳保手套操作也不会出现打滑问题。底座部分采用法兰式安装结构，安装法兰边缘预留了对称的固定孔位，可直接通过螺栓固定在设备操作面板的预留安装孔上，安装时底座嵌入面板预留开孔，法兰面贴合面板表面，配合底座下部的密封结构，可阻挡操作工位的粉尘、切削液飞溅进入设备内部，适配工业车间的复杂作业环境。

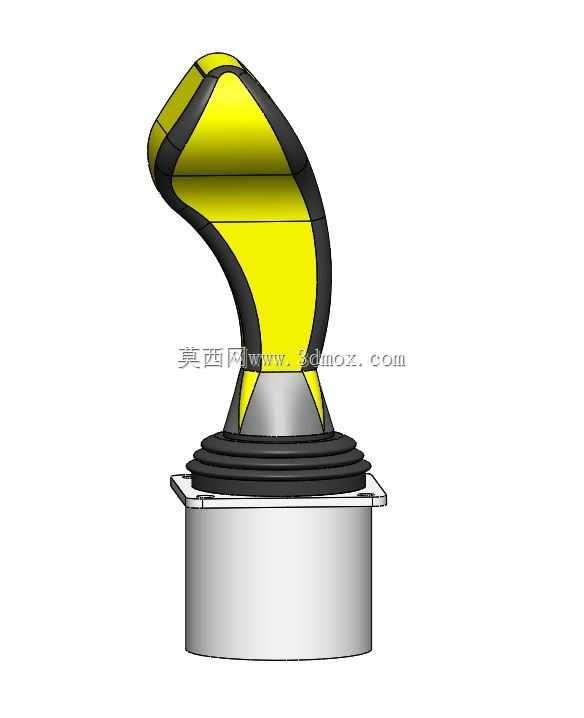

　　设计思路上，这款操纵杆优先平衡了操作手感与结构可靠性的需求，没有采用过于夸张的异形造型，手柄的弯曲角度经过人体工学测算，当手腕处于自然放松状态时，手柄的倾斜角度恰好匹配手掌的自然握持角度，扳动过程中腕部无需额外扭转即可完成全行程操作。手柄与底座的连接部位设置了多层褶皱式防尘套，采用耐油橡胶材质，既可以随手柄的扳动动作自由形变，又能完全遮挡内部的铰接结构与传感元件，避免车间内的油污、粉尘进入铰接部位造成卡滞，同时也能防止日常清洁时的液体渗入内部电路。底座下部为圆柱形的主体容纳腔，内部用于安装角度传感元件、信号处理电路板以及复位结构，整体外形规整，安装时不需要在面板后方预留过大的避让空间，便于设备操作面板的紧凑布局设计。

　　从安装边界尺寸来看，安装法兰的外径略大于底座主体直径，固定孔位的中心距按照通用工业操作部件的安装规范设计，可兼容多数现有设备的操纵杆安装位替换需求，不需要重新对操作面板进行大规模开孔改造。手柄处于中位时的整体高度控制在操作人员肘部放置在操作台面时的掌心高度区间，全方向扳动时的最大摆角经过限位结构限制，既保证足够的指令分辨率，又避免过大的扳动行程造成操作疲劳。复位结构采用居中自复位设计，操作人员松开手柄后会自动回到中位零信号位置，避免设备持续接收到移动指令造成误动作，铰接部位的转轴采用耐磨金属材质，配合自润滑衬套，可承受百万次以上的扳动操作而不会出现明显的旷量，保证长期使用后的操控精度。在实际设备选型过程中，这类操纵杆可根据设备的控制需求匹配不同的信号输出类型，无论是开关量的多方向通断控制，还是模拟量的角度比例控制，都可以通过更换底座内部的传感元件实现适配，整体结构的模块化程度较高，便于后期维护更换部件，不需要整体拆卸即可完成内部易损件的检修替换。
