四十八英寸双谷仓推拉门建筑构件

　　做建筑配套三维结构设计快十年，这类吊轨式双开谷仓门是近年民宿、复古风商业空间、loft住宅里用得极多的构件，很多新手建模时容易忽略安装边界和实际使用的干涉问题，这次的模型刚好把这些容易踩坑的点都做了落地处理。先从实际应用场景说，这类48英寸规格的双谷仓门，大多用在宽度1200mm到1300mm左右的门洞位置，常见于开放式厨房与餐厅的隔断、衣帽间入口、工作室分区隔断，不像普通平开门需要预留门扇开合的半径空间，吊轨安装的形式完全不占用门洞两侧的地面空间，对小户型或者动线紧凑的空间非常友好，很多商业空间做复古工业风装修时，也会用这类门做橱窗隔断或者储物间的遮蔽，木质门扇的纹理能很好地搭配清水混凝土、红砖、裸露管线这类装修元素。

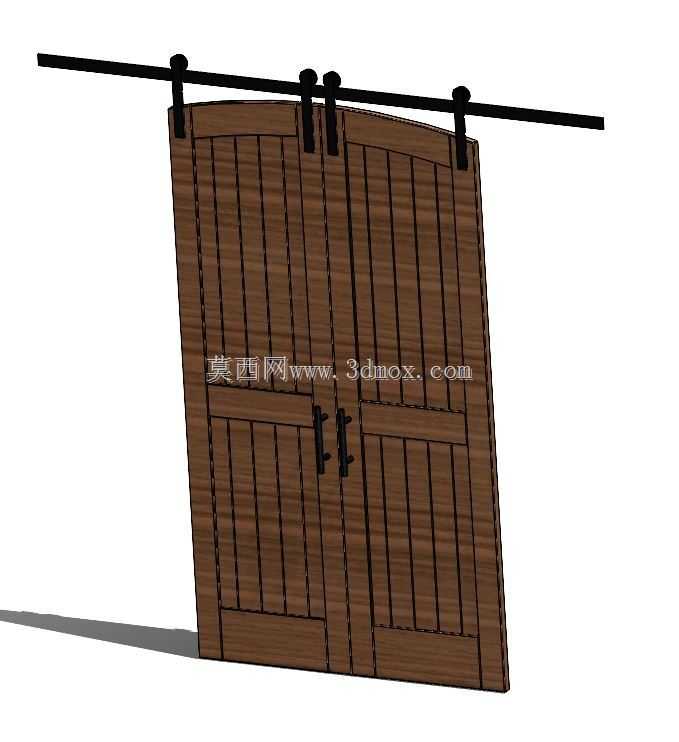

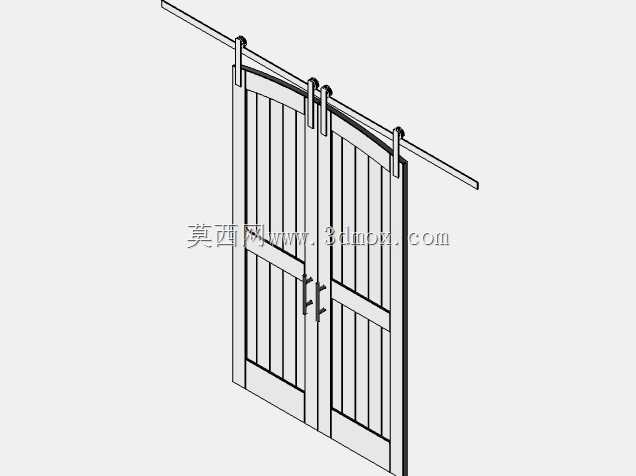

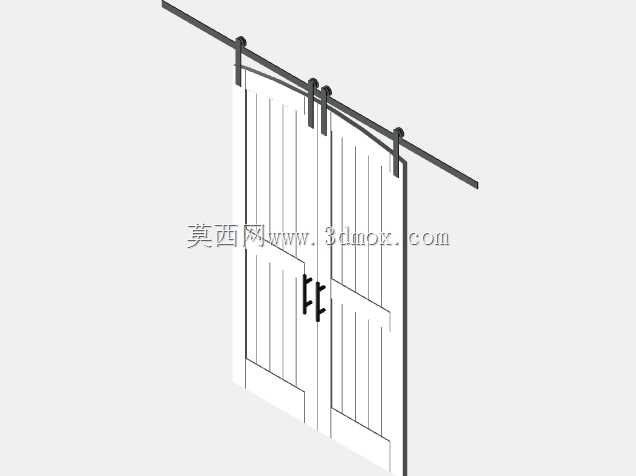

　　从设计思路上看，这个模型没有做过度的造型简化，门扇采用了传统谷仓门的框芯结构，外框做了45度拼角的加强处理，芯板是竖向分条的拼接结构，既还原了老式谷仓门的视觉质感，也在结构上避免了整板木材因为温湿度变化产生的变形翘曲问题。门扇顶部的吊轮安装位做了隐藏式的加强衬板设计，很多新手建模时会直接把吊轮固定在门扇面板上，实际使用中因为门扇自重较大，很容易出现吊件拔脱、门扇下坠的问题，这个模型里的吊轮固定位是嵌入门扇上框的钢结构衬件，能把吊点的受力均匀分散到整个门扇的上框架上，长期推拉也不会出现局部变形。顶部的吊轨采用了加厚的冷轧钢截面造型，吊轮是双轴承的静音结构，轨道的安装孔位按照常规的墙体龙骨间距做了排布，安装时可以直接对准木龙骨或者轻钢龙骨的位置打膨胀螺丝，不需要额外做穿墙的加固件，适配大多数常规的室内墙体安装条件。

　　尺寸边界上，48英寸是门扇的总覆盖宽度，单扇门扇的宽度在610mm左右，高度方向按照常规室内门的2100mm净高做了适配，轨道的总长度比门扇总宽度多出400mm，保证两扇门完全推开时，能完全让开门洞的通行空间，不会出现门扇遮挡门洞影响通行的问题。门扇和墙面的安装间隙控制在12mm，既不会因为间隙过大漏光、影响隔断的遮蔽效果，也不会因为间隙过小，在墙面贴了壁纸或者薄款踢脚线后出现门扇刮蹭墙面的问题。门扇底部做了隐藏式的导向槽设计，搭配地面安装的止摆器，推拉过程中门扇不会出现前后晃动的问题，很多廉价谷仓门使用时门扇晃荡、噪音大，大多是底部导向结构设计不合理导致的，这个模型里的止摆器是嵌入门扇底部凹槽的结构，从外侧看不到明装的配件，视觉上更整洁，也能避免走路时踢到地面的导向件。

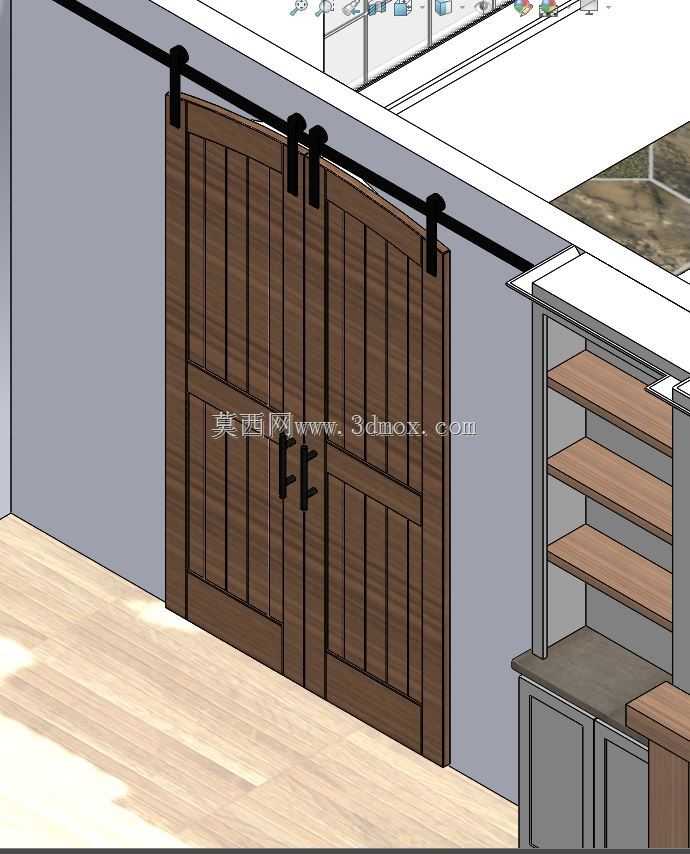

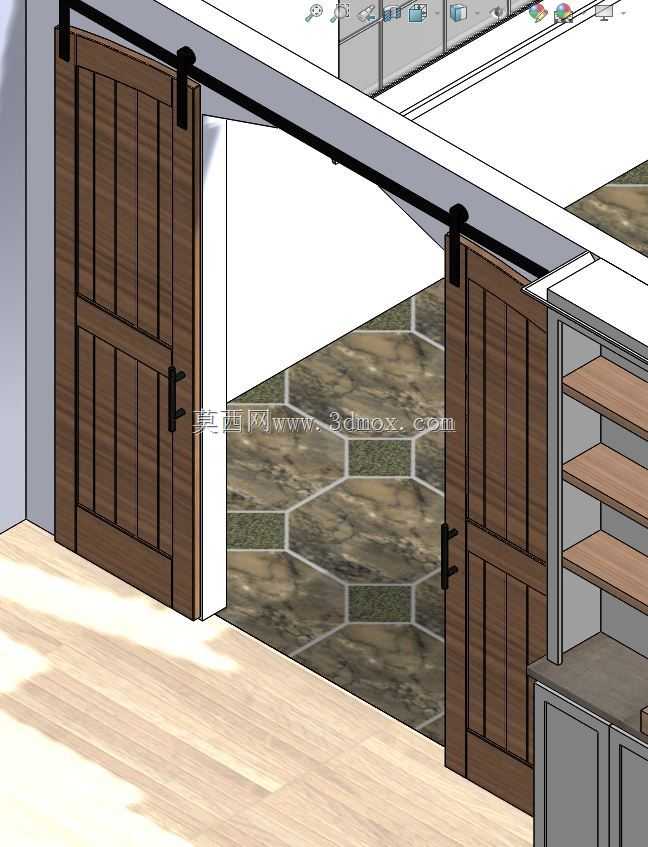

　　功能特性上，模型做了三种不同的开合状态配置，完全对应实际使用的场景：两扇门完全闭合的状态，可以用来做门洞封闭效果的方案展示；单扇门开启、另一扇闭合的状态，对应日常半开放通行的使用场景；两扇门完全推到轨道两侧的状态，对应门洞完全敞开、需要大尺寸物件通行的场景。做建筑效果图或者装修方案汇报时，不需要再单独调整门扇的位置和角度，直接调用对应的配置就能快速出图，对做方案的设计师来说能省不少调整模型的时间。门扇的木质纹理做了分件处理，不同的板件纹理方向顺着构件的长度方向排布，渲染出来的效果更真实，不会出现整张贴图导致的纹理错乱、比例失调的问题。吊轨、吊轮、门把手这些金属配件的材质也做了区分，轨道是哑光黑的喷塑质感，把手是做旧的黑色铸铁质感，和木质门扇的搭配更符合复古风格的视觉定位，不需要再重新调整材质参数就能直接出渲染图。

　　从安装适配的角度说，这个模型的所有配合尺寸都按照实际五金件的公差做了预留，吊轮和轨道的配合间隙留了1.5mm，既保证推拉时的顺畅度，也不会因为间隙过大出现门扇跳动的问题；两扇门对接的位置做了8mm的叠边，闭合时两扇门的叠边刚好贴合，不会出现缝隙漏光的问题；门把手的安装位置距离门扇侧边80mm，距离地面高度1100mm，符合大多数人开门时的手部操作高度，使用时不需要抬胳膊或者弯腰，操作手感更舒适。很多同类模型在做结构时只做了外观造型，没有考虑实际安装的公差配合和五金件的安装空间，这个模型把这些工程上的细节都做了还原，不管是用来做装修方案的效果展示，还是拆单生产做结构参考，都能直接使用，不需要再花时间修正结构上的错误。
