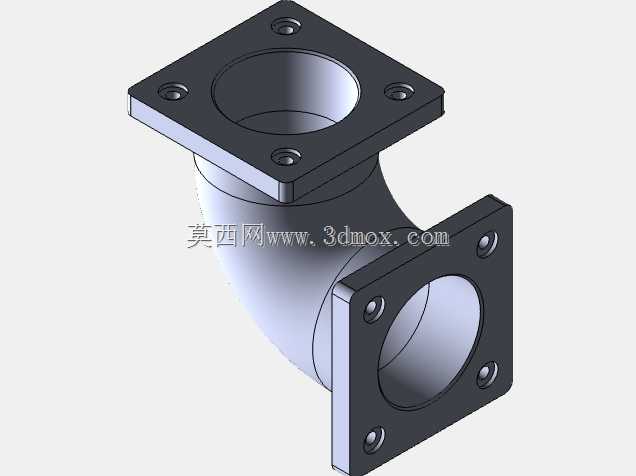

带方形法兰连接的90度长半径弯管结构

　　在工业流体输送、通风排气、液压管路布设等场景中，管路转向是无法回避的结构需求，这款带方形法兰的90度长弯管，正是为解决管路直角转向时的连接可靠性、流阻控制问题而设计的结构件。不同于常见的丝扣连接短弯头，这款弯管采用两端方形法兰对接的形式，适配需要大口径、高密封要求的管路布设场景，比如工业除尘系统的风道转向、中低压流体输送管线的方向调整、设备内部气路的拐角连接等工况，都能见到这类结构的实际应用。

　　从功能特性来看，这款弯管的长半径弧形流道设计，是区别于普通直角弯头的核心特点。短半径弯头在流体转向时会产生较大的局部阻力，容易在拐角处形成涡流，不仅会提升管路系统的压损，在输送含颗粒的介质时，还会加剧拐角处的磨损，缩短管路使用寿命。而这款长弯管的弧形过渡段曲率半径更大，流体经过转向位置时流向变化更平缓，能有效降低局部流阻，减少涡流产生，既可以降低整个管路系统的动力损耗，也能减少介质对管壁的冲刷磨损，适配含粉尘、小颗粒的气固两相流输送场景，比如车间除尘的通风管道、物料气力输送的管线转向位置。

　　两端的方形法兰结构，是这款弯管实现可靠连接的关键设计。法兰面上均匀布置了四个安装孔，对应配套法兰的孔位，安装时通过螺栓穿入孔位锁紧，就能实现弯管与两端管路或设备接口的刚性连接，法兰面可根据实际密封需求加装密封垫片，满足不同压力等级下的密封要求，避免介质泄漏。方形法兰相比圆形法兰，在设备侧壁、方型风道的对接场景中适配性更强，不需要额外做接口形状转换，直接贴合安装面即可完成对接，能减少管路布设时的转接配件数量，降低整体结构的复杂度与泄漏点。

　　从设计思路上看，这款弯管的结构建模充分考虑了实际安装的边界条件。首先是法兰的安装孔位公差预留，四个安装孔的位置度公差按照管路连接的通用标准设定，保证现场安装时螺栓能顺利穿入，不会出现孔位错位无法装配的问题；其次是弯管段的壁厚设计，根据常规中低压管路的承压要求，管壁厚度均匀，既不会因为壁厚过薄导致承压不足，也不会因为壁厚过大增加不必要的材料成本与结构重量。弯管与两端法兰的连接位置做了圆弧过渡处理，避免直角连接处的应力集中，在管路受振动、压力波动影响时，不会在连接位置出现应力断裂的问题，提升结构的抗疲劳性能。

　　关于安装边界与尺寸适配，这款弯管的两端法兰为正方形结构，安装时需要预留足够的螺栓操作空间，法兰外侧要预留出扳手拧紧螺栓的操作距离，避免因为空间不足导致螺栓无法锁紧。弯管的转向段长度为长半径规格，两个法兰端面的中心距比短半径弯头更大，在管路排布时需要提前核算安装空间，确认转向位置的预留尺寸能容纳弯管的整体长度，避免出现安装时与周边设备、结构件干涉的问题。法兰面的平面度按照密封要求做了设计约束，安装时如果法兰面存在磕碰变形，需要先修整平面再加装垫片，否则容易出现密封不严泄漏的问题。

　　在实际选型应用中，这类弯管通常根据管路的通径、承压等级匹配对应的规格，建模时的参数化设计思路也方便后续根据不同项目的通径需求调整尺寸，只需要修改法兰边长、安装孔距、弯管曲率半径、通径直径等参数，就能快速生成对应规格的模型，不需要重新从零开始建模，能提升结构设计阶段的选型与绘图效率。对于设备内部的气路设计而言，这类标准结构的弯管模型可以直接调入装配体中，提前模拟管路布设的路径，检查与周边零部件的干涉情况，在设计阶段就规避安装时的空间冲突问题，减少现场安装时的整改工作量。

　　不同于焊接式的弯管结构，这种法兰连接的弯管具备可拆卸的特性，后期管路维护、清理时，只需要拆下法兰螺栓就能将弯管取下，不需要切割管路，维护操作更便捷。比如在输送含粘性介质的管路中，定期需要清理管壁附着的物料，法兰连接的形式就能快速拆卸弯管完成清理作业，降低维护的时间成本。同时法兰连接的结构在管路出现振动时，配合密封垫片还能起到一定的缓冲作用，减少振动沿管路传递到设备主体，降低管路系统的振动噪音。
