适配单支莫氏锥度钻头的3D打印收纳索引座

　　在机加工车间的日常作业场景里，锥柄钻头的收纳一直是容易被忽略却直接影响作业效率的细节——莫氏锥度钻头依靠锥面实现自锁装夹，柄部如果随意堆放在工具盒内，锥面磕碰产生的凹痕、毛刺会直接导致装夹时锥面贴合度不足，加工时出现钻头跳动、孔位超差甚至锥柄卡死在主轴锥孔内的故障，以往车间常用的木质钻头架多为通用孔径设计，要么无法适配莫氏锥柄的锥度过渡结构，插放时容易歪斜倾倒，要么孔位间距不合理，取放相邻钻头时容易刮碰刃口。这款收纳索引座正是针对单支1号莫氏锥度钻头配套设计的专用收纳结构，同时预留了3个同锥度规格的配件安装位，可兼容对应规格的莫氏锥度接杆、钻套等小型组件，解决小批量锥柄工具零散存放的问题。

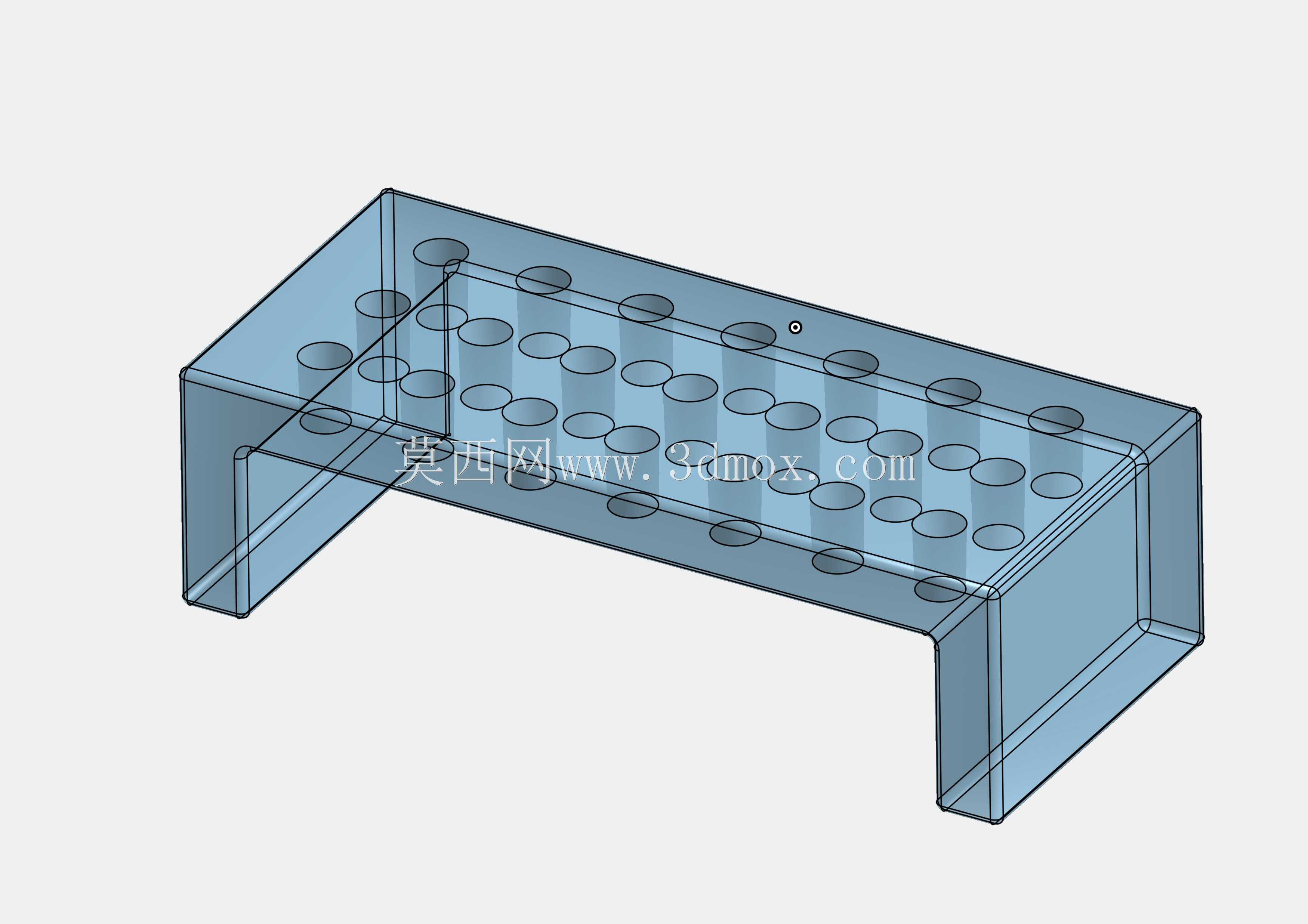

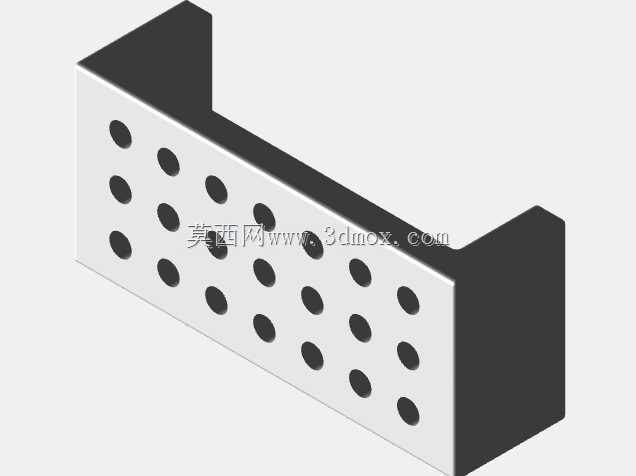

　　从结构设计逻辑来看，整体采用框式桥型结构而非实心块体，一方面是3D打印过程中可以减少支撑材料的消耗，降低打印过程的翘曲变形风险，另一方面底部的镂空空间可以让锥柄下端穿过座体，避免锥柄端面直接抵在座体底部导致锥面定位不准，每个插孔的内型面完全匹配1号莫氏锥度的锥角参数，插放时钻头依靠自身重力即可顺着锥面滑入定位位置，无需额外调整就能保持竖直放置，刃口朝上不会与台面或者其他工具接触。座体的外形尺寸充分考虑了钳工台、机床工具台的边缘摆放空间，整体宽度控制在单手握持可移动的范围内，长度方向按照4个插孔等距排布，孔间距预留了足够的手指操作空间，取放钻头时手指不会碰到相邻刀具的切削刃，底部的四个支撑脚做了小面积的平面加厚处理，放置在金属台面上时不会因为台面残留的切削液出现打滑偏移，座体的上表面做了窄边加厚，避免多次插拔钻头后插孔边缘出现开裂。

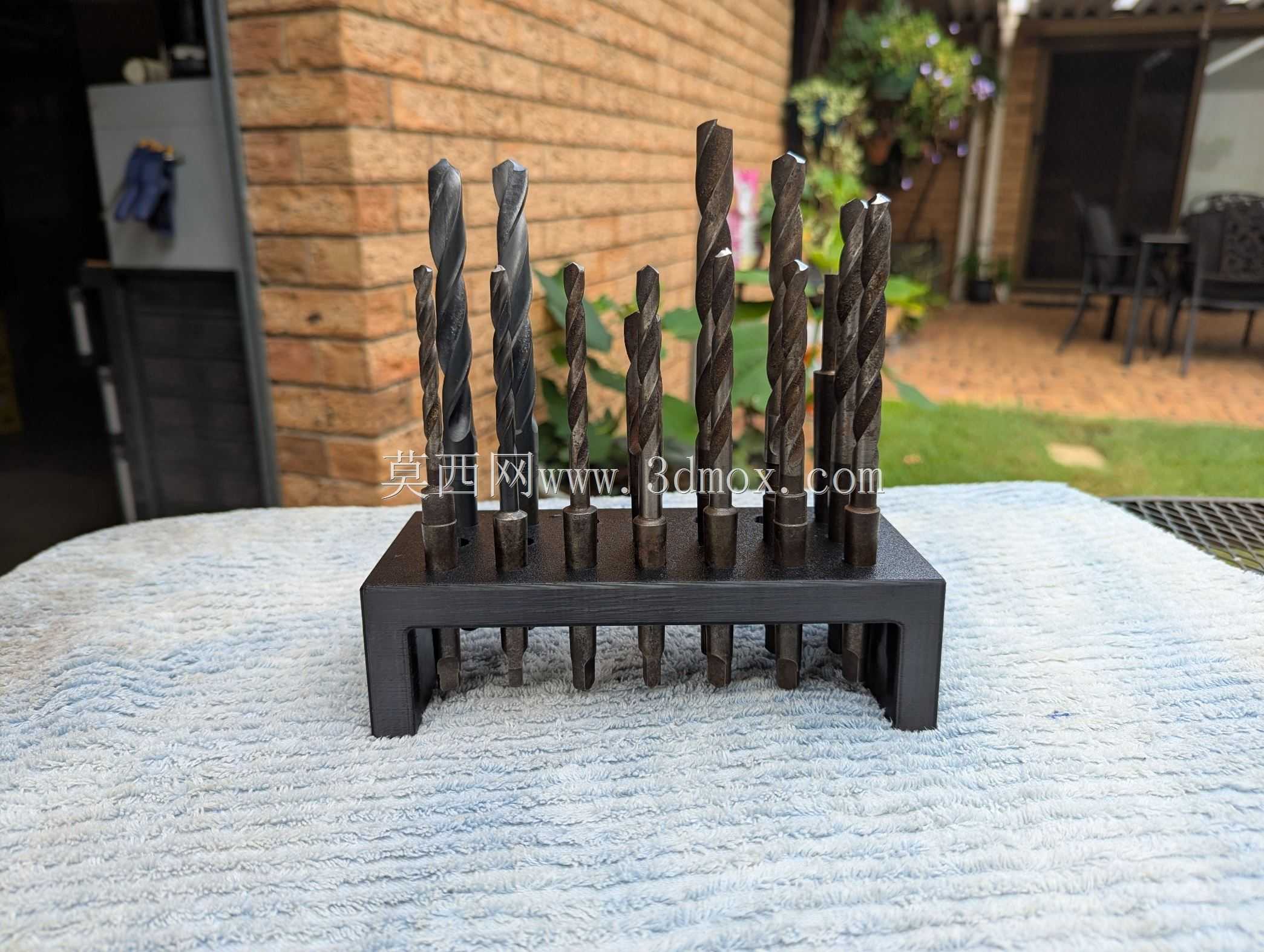

　　实际使用场景中，这类小型收纳座既可以放在台钻旁的工具架上，用来固定存放日常高频使用的1号莫氏锥度钻头，也可以作为外出维修、现场加工作业时的便携工具座，把常用的锥柄钻头和配套接杆统一收纳，避免工具包内零散堆放导致的刃口损坏，相比市售的通用钻头架，这款结构专门针对莫氏锥柄的定位特性做了适配，没有多余的大尺寸孔位，不会出现小孔钻头插放后歪斜晃动的问题，PETG材质的打印件相比普通PLA材质，耐切削液腐蚀、抗冲击性能更好，车间日常使用中即使偶尔被工件磕碰也不容易出现碎裂，插孔的锥面设计不需要额外加装衬套，长期使用如果出现磨损，直接重新打印替换即可，不需要复杂的二次加工。

　　在安装边界方面，座体底部没有额外的固定结构，直接平放在工作台面即可使用，如果需要固定在机床侧壁或者工具挂板上，也可以在座体的后侧平面自行打孔加装磁座或者挂孔，结构本身的壁厚预留了足够的二次加工余量，不会因为打孔导致整体结构失效，每个插孔的深度经过匹配计算，钻头插入后露出的柄部长度刚好方便手指捏持拔出，不需要额外预留过长的拔出空间，进一步压缩了整体的外形尺寸，适合在空间紧凑的小型加工工位使用。
