移动式驾驶室自动倾斜作业设备结构设计

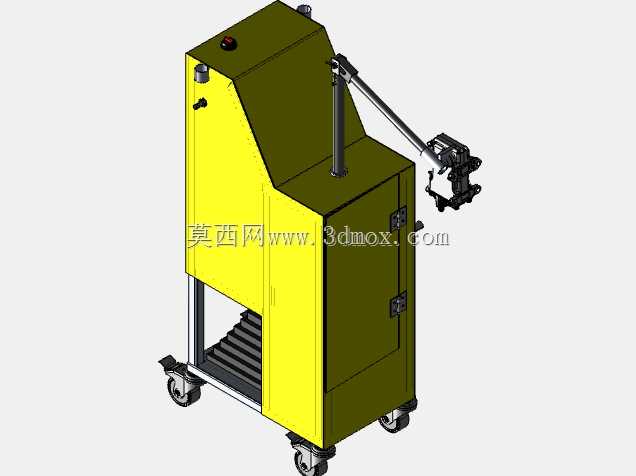

　　在商用车、工程车辆的总装与检修环节，驾驶室的姿态调整一直是影响作业效率与操作安全的关键工序，传统作业中多采用固定式举升台配合人工辅助对位，不仅需要预留较大的固定安装场地，面对不同批次、不同轴距车型的检修需求时，工位适配性差，对位调整耗时长，还容易在人工扶持过程中出现部件磕碰、对位偏差的问题。这款带移动脚轮的驾驶室自动倾斜设备，正是针对这类分散式检修、小批量多车型混线作业场景开发的专用执行装置，区别于传统固定式举升工装，它不需要在车间地面做预埋固定，底部配置的四个带锁止功能的工业脚轮，可根据作业需求灵活推移到不同工位，锁止后即可形成稳定的作业支撑底座，适配临时检修点、多工位流转的作业需求，解决了固定工位设备覆盖范围有限的痛点。

　　从结构布局来看，设备主体采用分体式承载框架设计，下部为带阶梯踏板的操作站位区，作业人员可站在踏板区域完成对位、锁止、参数调整等操作，无需额外配置登高梯，踏板表面做了防滑结构处理，避免作业过程中人员滑倒；中部为封闭的柜体结构，内部可集成液压动力单元、电气控制模块与管线收纳空间，将动力元件与外部作业区做物理隔离，既可以避免车间内的焊渣、油污、粉尘侵入动力元件造成故障，也能规整外露管线，避免作业过程中管线勾挂引发安全隐患；上部为倾斜执行机构的安装基座，采用加厚钢板拼焊成型，保证大负载倾斜作业时的结构刚性，避免基座变形影响倾斜精度。

　　核心的倾斜执行机构采用气弹簧辅助支撑的机械臂结构，末端配置专用的驾驶室连接锁止夹具，可根据不同车型的驾驶室底部安装孔位调整夹具的夹持间距与锁止位置，倾斜过程中，动力单元驱动机械臂绕基座转轴转动，配合两侧的气弹簧做负载平衡，可将驾驶室从水平安装姿态平稳倾斜至设定角度，倾斜角度可根据作业需求在0到45度区间内调整，倾斜过程中速度平稳无冲击，避免驾驶室内部的线束、仪表、内饰件因为 sudden 晃动出现松动损坏。相较于传统的链条葫芦吊装倾斜方式，这种刚性机械臂配合锁止夹具的结构，倾斜过程中驾驶室的姿态可控，不会出现吊装过程中的晃动、偏转问题，作业人员不需要近距离扶持调整，大幅降低作业风险。

　　设计过程中充分考虑了车间作业的实际边界条件，设备整体宽度控制在800mm以内，推移过程中可顺利通过车间标准人行通道与设备间隔，不会占用过多通行空间；整体高度在收拢状态下不超过1.6m，可顺利进入层高较低的检修车间与地下车库作业点，不会出现顶部剐蹭的问题。设备的操作控件全部布置在柜体侧面的伸手可及位置，包括急停按钮、倾斜升降控制杆、锁止状态指示灯，作业人员站在踏板区域即可完成全部操作，不需要往返于设备与操作位之间。柜体侧面设置了可开合的检修门，日常维护时可直接打开柜门完成动力单元的油液更换、滤芯清理、线路紧固等操作，不需要拆解整体框架，降低后期维护成本。

　　在负载适配方面，这款设备的承载框架经过有限元受力校核，可满足常规轻卡、工程机械驾驶室的倾斜作业负载需求，机械臂的转轴部位采用带密封的滚动轴承结构，长期往复转动也不会出现卡滞、磨损松旷的问题，脚轮的锁止机构采用双锁止设计，锁止后不仅限制滚轮转动，还会限制轮架的转向，避免作业过程中设备出现移位。末端的连接夹具做了快换结构设计，面对不同车型的驾驶室，只需要更换对应规格的连接头即可快速适配，不需要对整体臂架结构做改动，大幅提升了设备的通用适配性，可覆盖多数商用车型的驾驶室倾斜作业需求，减少车间内专用工装的配置数量，降低工位投入成本。

　　相较于同类设备，这款结构在细节上做了更多适配车间实际工况的优化，比如柜体边角全部做了圆弧过渡处理，避免推移过程中剐蹭周边车辆与人员；外露的机械臂杆件做了防锈喷涂处理，可适应车间内潮湿、多油污的作业环境，长期使用也不会出现锈蚀掉漆的问题；气弹簧外侧配置了防尘护套，避免粉尘附着在活塞杆表面造成密封件磨损，延长元件使用寿命。在实际作业流程中，作业人员只需要将设备推移到车辆前部的对应位置，锁止脚轮，调整末端夹具与驾驶室底部的安装点对位锁止，即可启动倾斜程序，整个对位过程不超过5分钟，倾斜过程全程可控，到位后机械臂自带的机械锁止机构会自动锁止姿态，即使出现动力中断的情况，也不会出现驾驶室回落的问题，充分保障作业安全。
