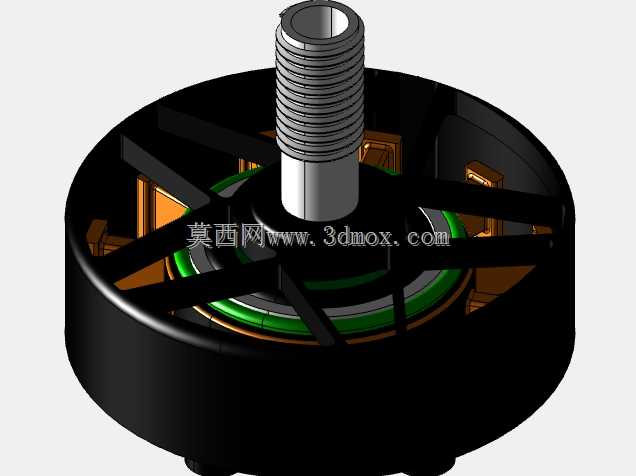

FPV穿越机用AZ2807外转子无刷电机结构

　　这款外转子无刷电机的结构设计，完全围绕FPV穿越机的飞行工况展开，针对6-7英寸桨叶的适配需求做了全维度的结构匹配。从实际应用场景来看，这类电机主要搭载在花飞、远航类穿越机上，需要在大油门爬升、急转机动、高速俯冲的工况下持续输出扭矩，同时还要承受炸机时的瞬时冲击，因此结构设计上做了多处针对性优化。

　　从功能特性来看，该电机采用外转子结构设计，转子外壳直接集成桨叶安装位，中心输出轴做了外螺纹设计，搭配桨夹螺母即可完成桨叶的锁紧固定，相比传统内转子电机搭配减速组的结构，传动效率更高，动力响应延迟更低，能够匹配飞控的快速油门响应需求。定子部分采用多槽极配合设计，绕组排布兼顾低转速扭矩输出与高转速区间的效率平衡，适配6S锂聚合物电池的供电电压区间，在满油门工况下也能维持稳定的磁隙配合，避免扫膛故障出现。

　　设计思路上，整体围绕轻量化与结构强度的平衡展开，转子外壳采用高强度薄壁结构，内部做放射状加强筋设计，既能够降低整体自重，又可以在高速旋转时维持转子的圆度，避免高速动平衡失效带来的振动问题。电机端盖做了镂空通风结构，飞行时的迎面气流可以直接穿过定子绕组间隙，带走大负载工况下产生的热量，避免绕组过热退磁，延长电机的连续工作时长。中心轴采用高硬度钢材加工，与转子外壳的配合位做了过盈配合设计，搭配两端的轴承支撑，能够承受桨叶旋转时产生的径向拉力与机动动作时的侧向载荷，避免轴系变形导致的振动增大问题。

　　外形尺寸与安装边界方面，电机整体直径为33mm，不含输出轴的主体高度为20.1mm，安装孔位采用穿越机电机标准的19*19mm孔距设计，能够直接适配市面上绝大多数同规格的FPV机臂安装位，不需要额外做转接结构设计。输出轴的螺纹规格匹配通用的M5桨夹，用户可以直接替换同规格的第三方桨夹与桨叶，不需要做额外的改装加工。电机出线位置做了防拉扯结构设计，避免炸机时线材直接拉扯绕组导致的断线故障，出线长度预留了足够的焊接冗余，方便用户根据机臂走线需求调整线长，适配不同布局的穿越机架安装需求。

　　从结构细节来看，电机内部的磁钢采用表贴式设计，磁钢与转子外壳之间做了胶粘加卡扣的双重固定，避免高速旋转时磁钢甩出。轴承采用低阻高速轴承，预紧力调整到合适区间，既能够降低空转阻力提升续航表现，又能够承受轴向与径向的复合载荷，减少长时间飞行后的轴承旷量。定子硅钢片采用高导磁材质，叠片厚度控制在合理区间，降低铁损的同时提升扭矩输出效率，绕组采用多股并绕的方式，降低大电流下的铜损，减少发热。整个电机的重量控制在57g，在同级别电机中属于轻量化水平，能够降低穿越机的整体起飞重量，提升机动灵活性与续航时间，对于FPV飞行来说，每1g的重量降低都能带来明显的操控手感提升，因此在结构设计时，所有非受力区域的材料都做了去除处理，在保证结构强度满足炸机冲击要求的前提下，尽可能削减多余的壁厚，实现重量与强度的最优平衡。
