切向横流送风滚筒式电机结构设计

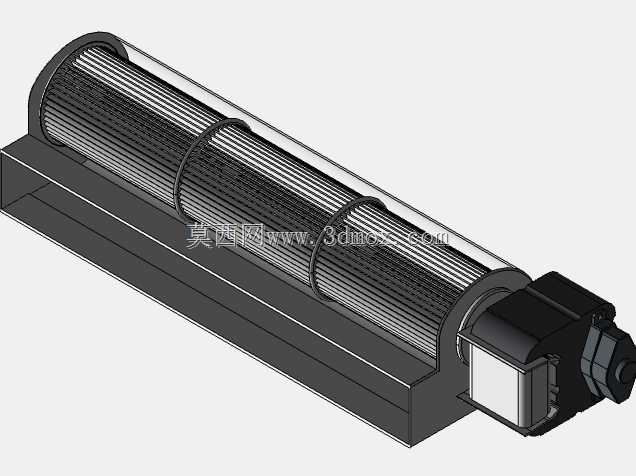

　　在商用风幕机、嵌入式空调室内机、电梯轿厢通风系统、机柜散热风道这类需要长距离均匀出风的场景里，普通轴流风机的点状送风、离心风机的高压窄幅出风都很难适配狭长出风口的送风需求，切向横流电机的结构设计，正是为了匹配这类横向均匀送风的工况而生。从结构组成来看，这套设计将横流风轮与驱动电机做了集成式布局，风轮采用多节式铝合金贯流叶轮，每段叶轮通过橡胶减震圈做同轴固定，避免长轴风轮高速转动时出现共振抖动，叶轮的叶片采用前倾式圆弧截面，气流两次穿过叶栅区域时可以获得更平稳的动压，相比普通直板叶片，出风的湍流度更低，送风距离更远，也不会出现普通轴流风机靠近风轮区域风速不均、边缘有涡流死角的问题。

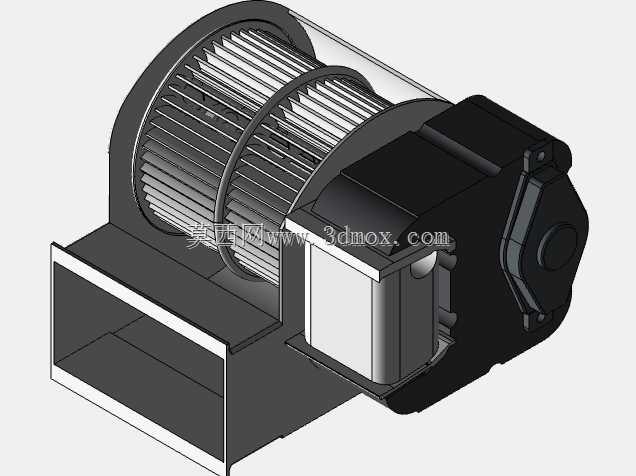

　　驱动端采用侧置式安装结构，电机本体固定在风轮端部的安装支架上，输出轴通过柔性联轴器与风轮主轴连接，既可以抵消风轮转动时的微小径向跳动，也能避免电机轴直接承受风轮的重量带来的偏载磨损，延长轴承的使用寿命。安装底座采用一体化拉伸成型的金属结构，沿风轮轴向布置了多组安装孔位，孔位间距匹配常规风幕机、空调内机的壳体安装标准，安装时不需要额外做转接支架，直接通过螺栓就可以将整套组件固定在设备壳体的风道内，底座的型面与风轮的外圆做了仿形设计，两者之间的间隙控制在1.5mm以内，既不会出现风轮转动时刮蹭底座的问题，也能减少间隙处的气流回流损失，提升送风效率。

　　在实际选型适配时，需要注意风轮的有效长度要与设备出风口的长度保持匹配，两端预留的安装空间要包含电机本体的长度以及接线端子的走线空间，风轮的转动方向要与风道的导流方向一致，避免出现反向送风导致的风量衰减。这套结构的设计思路没有采用传统电机与风轮分体装配的方案，而是将安装底座、风轮支撑轴承位、电机固定位做了一体化整合，减少了分体装配时的同轴度误差，装配时只需要将风轮卡入底座的轴承座，再固定端部的驱动电机即可完成整套组件的组装，相比分体式结构，装配工时可以缩短40%左右，也降低了现场装配时出现不同轴导致的风轮抖动、噪音过大的问题。

　　从风道匹配的角度来看，横流电机的出风方向是垂直于风轮轴向的切向送出，气流在风道内形成横向的均匀风幕，不会出现轴流风机那种中心风速高、两侧风速低的问题，用在风幕机上时，可以在门口形成完整的隔温风墙，减少室内外的冷热空气交换；用在空调室内机上时，可以让送出的气流更均匀地覆盖整个出风口，避免直吹人体带来的不适感；用在电气机柜散热时，可以沿机柜的横向布置出风路径，带走机柜内整条排布的电气元件产生的热量，不会出现局部散热死角。结构设计时还考虑了日常维护的便利性，风轮与电机的连接没有采用过盈压装的结构，只需要拆下端部的电机固定螺栓，就可以将风轮从底座的轴承座中抽出，清理风轮叶片上积攒的灰尘，不需要完全拆解整套设备，降低了后期维护的难度。风轮的动平衡等级按照G6.3级做了校准，在额定转速下运行时，整套组件的振动幅值控制在0.1mm以内，不会因为长期振动导致安装螺栓松动，也能降低运行时的结构传声噪音。在安装边界的尺寸控制上，整套组件的径向尺寸比同规格的分体式横流风机小8%左右，可以适配更薄型的设备壳体设计，满足现在家电、商用通风设备往轻薄化方向发展的设计需求，端部的电机接线端子采用插拔式结构，接线时不需要在设备内部做复杂的走线固定，直接对插端子就可以完成电气连接，减少了接线错误的概率。
