三星微型SD卡适配器精准测绘三维结构

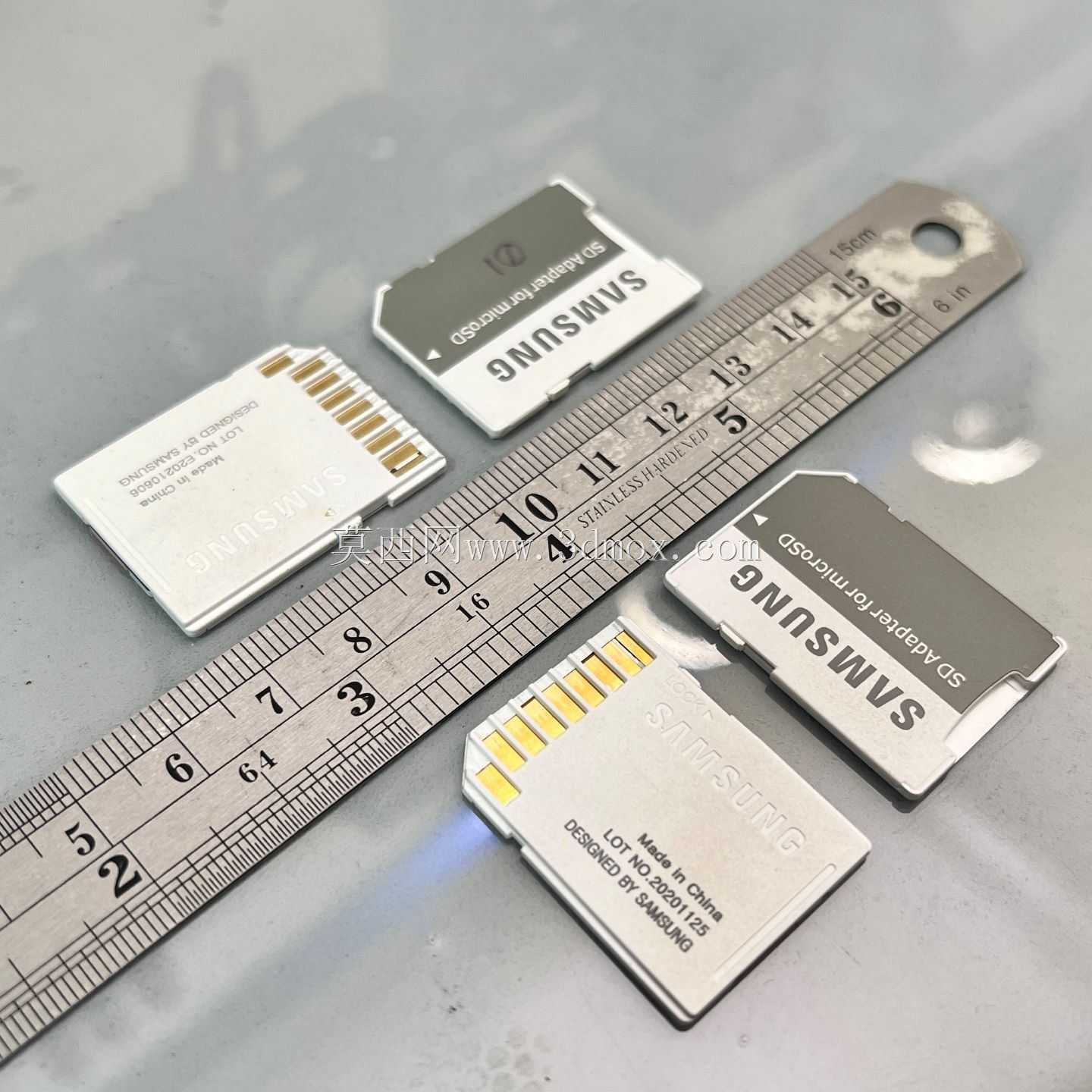

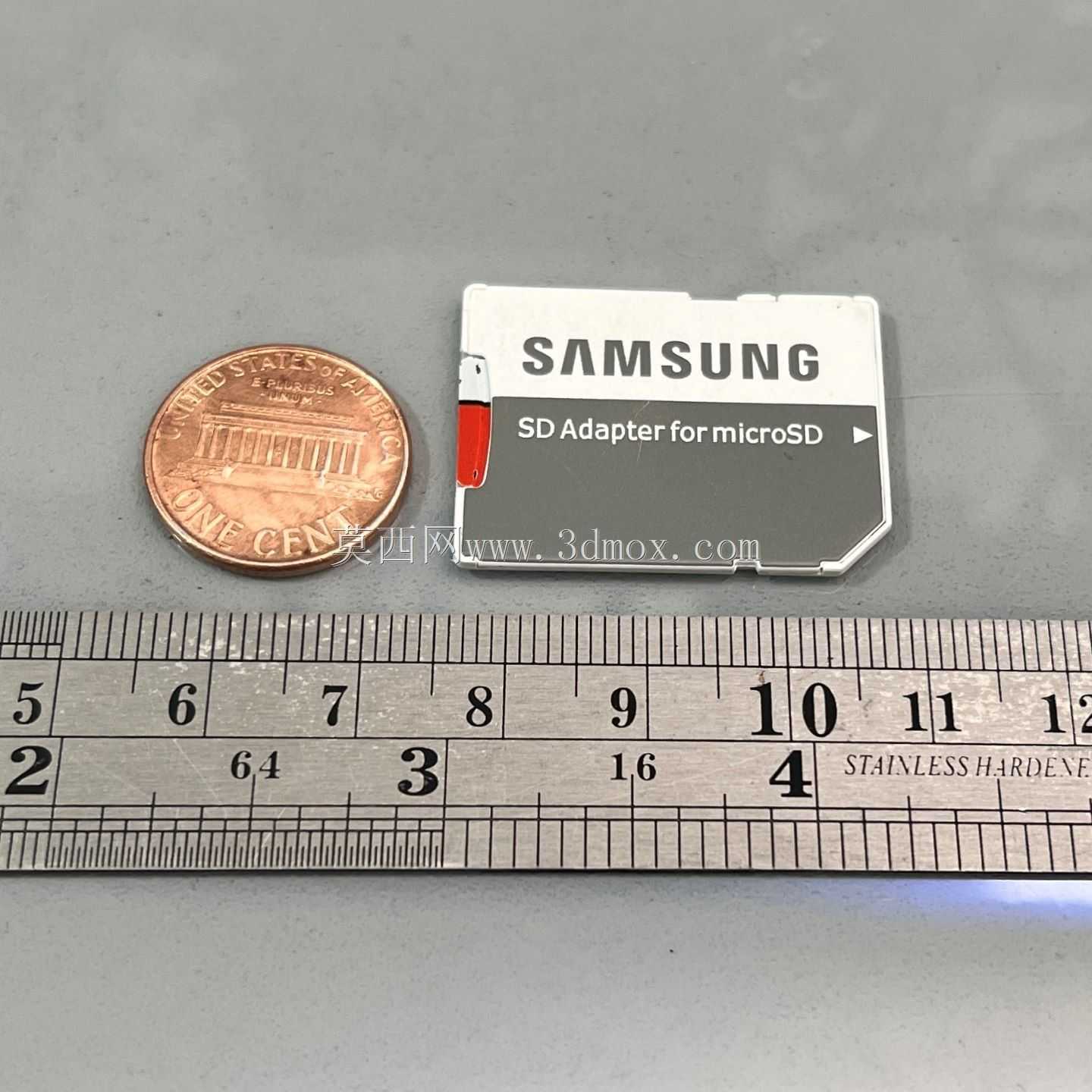

　　在消费电子结构设计、嵌入式设备开发、教学实训建模等场景中，存储介质的适配结构是经常需要用到的参考部件，很多做小型手持设备、工控数据采集终端、便携检测仪器的结构工程师，在做卡槽周边结构设计时，往往需要精准的SD卡适配器实体模型做干涉校验，避免开模后出现插卡卡顿、公差不匹配、退卡机构行程不足的问题。这个模型是基于实体三星SD卡适配器做逆向测绘完成的，所有轮廓尺寸都来自实物测量，没有做理想化的参数简化，能直接导入装配体做静态干涉检查、插拔运动仿真，也能作为卡槽结构设计的基准参考件。

　　从实际功能来看，这类微型SD卡适配器的核心作用是实现不同规格存储介质的尺寸转换，让小尺寸的TF卡能适配标准SD卡槽的设备，在相机、工控机、老式笔记本读卡器、开发板存储扩展场景中应用极广，很多做数码配件、嵌入式硬件结构的工程师，在设计整机外壳的卡槽位置时，如果没有精准的适配器模型做参考，很容易出现卡槽开口尺寸偏差、卡托推入行程不对、弹片接触位置偏移的问题，轻则导致插卡不顺，重则出现存储介质识别失败、卡滞无法取出的故障。

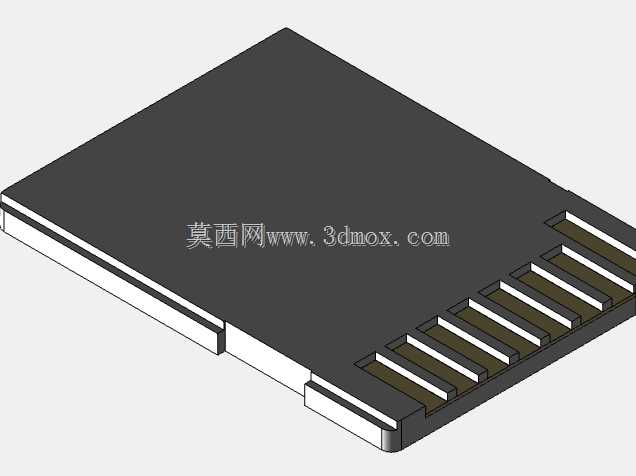

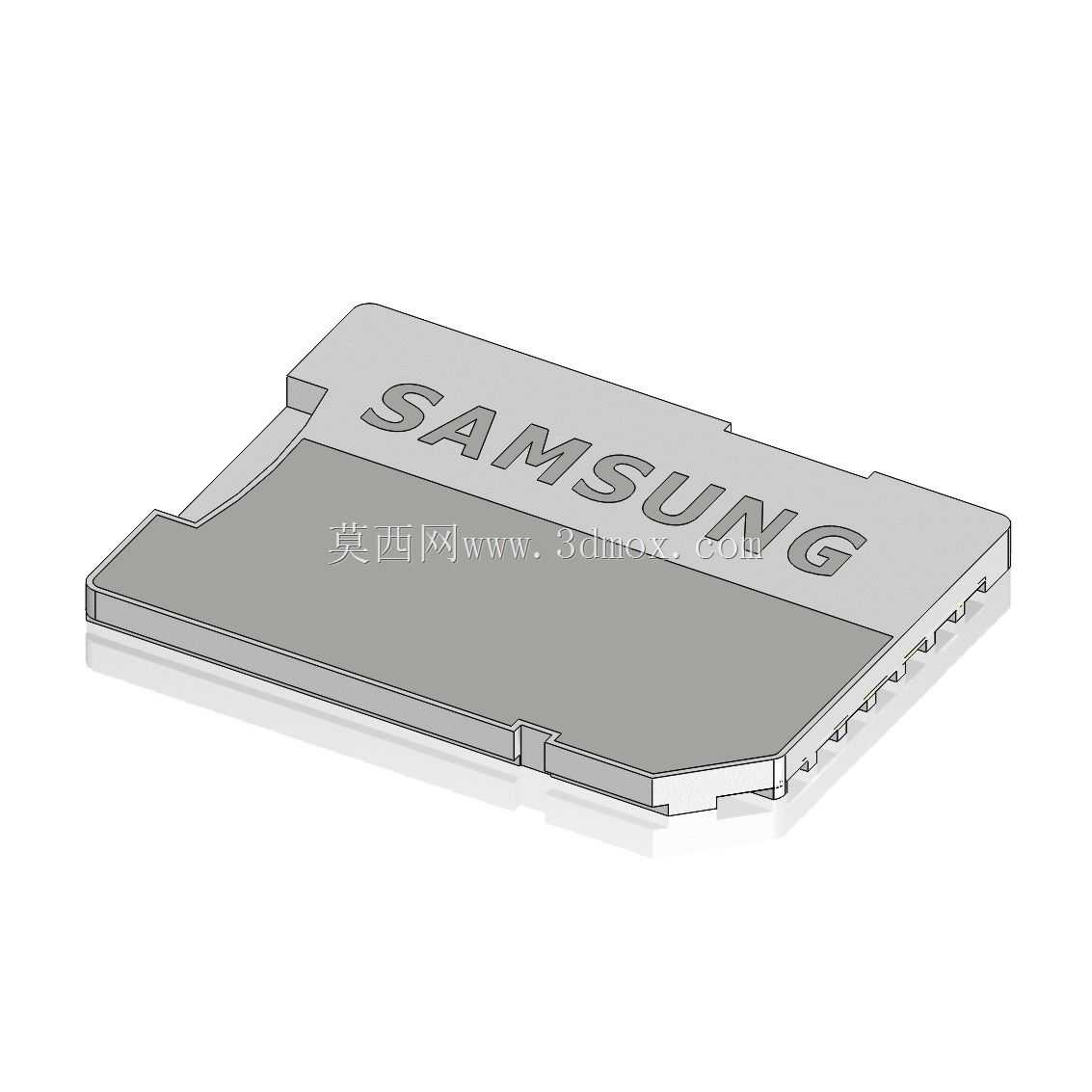

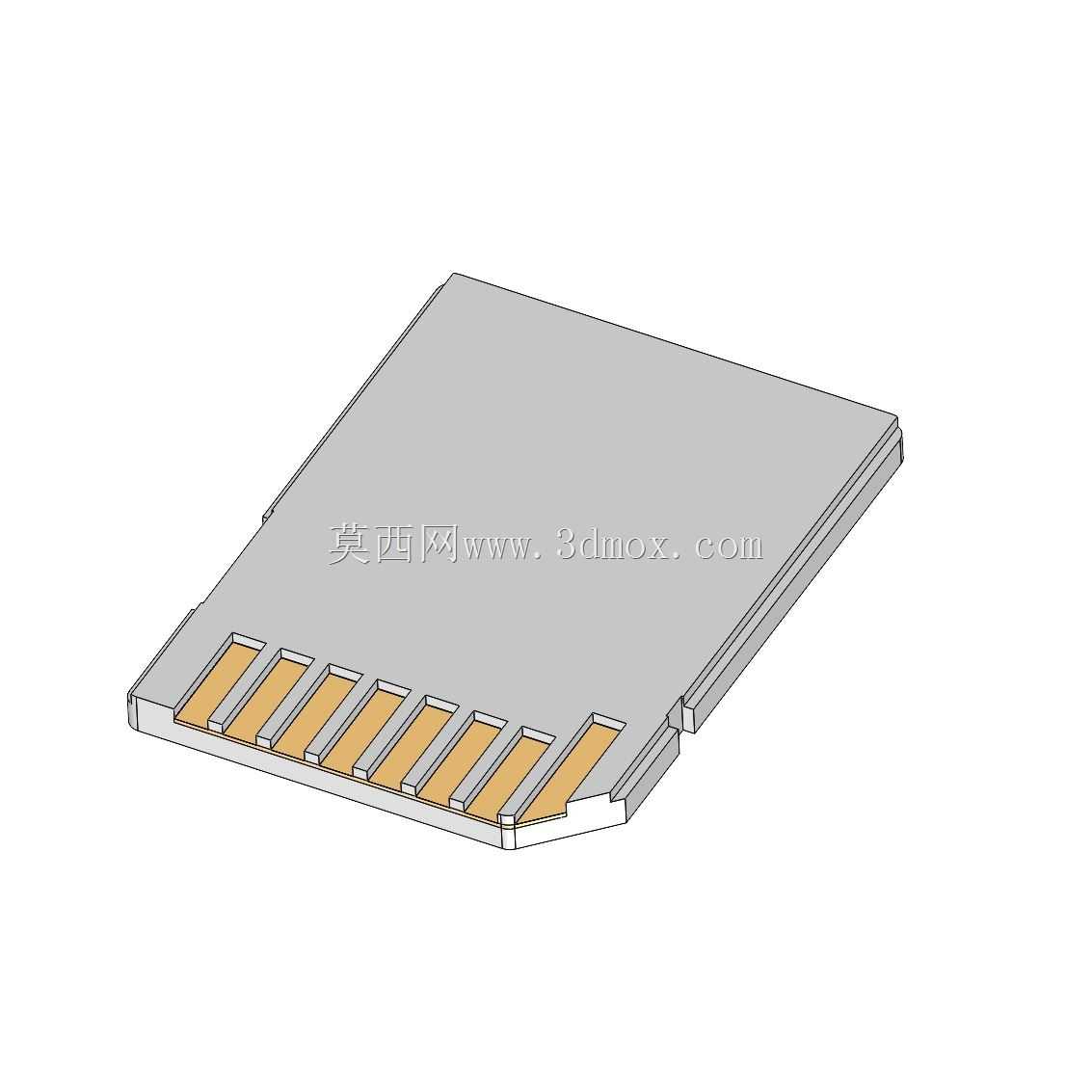

　　设计思路上没有做过度的外观美化，完全遵循实物的结构特征：卡身的斜角导向边做了精准还原，这个斜角是防呆设计的核心，能避免用户反向插卡损坏卡槽弹片；卡身侧面的防滑凹槽、尾部的接触片让位台阶都按照实物尺寸建模，没有省略这些容易被忽略的小特征——很多新手建模时往往会忽略卡身侧面的微小凸台，实际装配时这些凸台是和卡槽内的定位槽配合的，少了这个特征，仿真时就会出现卡身晃动、定位不准的问题。卡身表面的品牌标识区域做了等比例的凹陷处理，厚度方向的尺寸严格按照实物测量值设置，整体壁厚均匀，符合注塑件的生产工艺要求，不会出现壁厚突变导致的建模失真问题。

　　外形尺寸与安装边界方面，完全遵循标准SD卡的外形规范，长度、宽度、厚度的公差控制在测绘误差允许范围内，卡身前端的倒角角度、接触片区域的让位深度都和实物一致，在做装配仿真时，可以直接将模型导入对应卡槽的装配体中，模拟插拔过程中的运动轨迹，校验卡槽周边的壳体壁厚、退卡弹簧的安装空间、弹片接触点的对位精度。开放式的建模结构没有做特征合并，使用者可以根据自身项目需求修改卡身的局部特征，比如调整表面印刷区域的位置、修改尾部让位槽的尺寸，适配不同规格的衍生适配器产品，也可以提取模型的轮廓面作为卡槽注塑模具设计的分型参考，减少重复测绘的工作量。

　　在实际工程应用中，这类经过实物测绘的存储配件模型，比参数化生成的理想化模型实用性更强，因为真实量产的SD卡适配器会存在注塑工艺带来的微小拔模斜度、边角圆角，这些细节是通用参数模型不会体现的，而恰恰是这些细节决定了结构装配的匹配度。比如卡身侧面的拔模斜度，如果建模时做成垂直面，实际生产中壳体和卡身的配合就会出现过盈，导致插卡阻力过大；卡身尾部的圆角如果做的过小，退卡时就容易卡在卡槽的出口位置。这个模型还原了这些工艺细节，能直接用于结构校验、装配仿真、教学演示等多个场景，不需要使用者再花时间做实物测绘调整。
