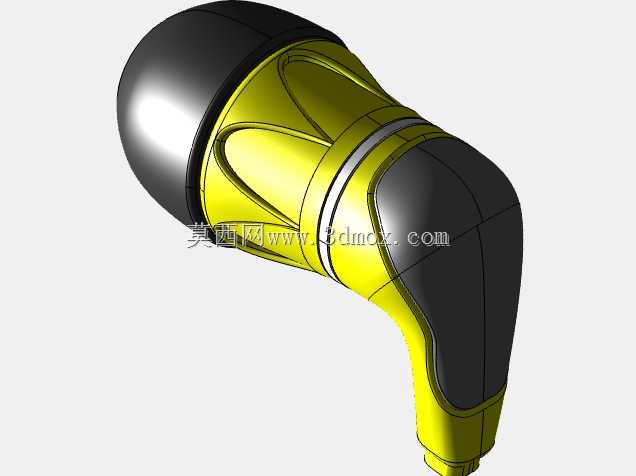

入耳式无线耳机外观结构三维设计

　　这款入耳式耳机的结构设计，首先围绕日常佩戴的实际使用场景展开，日常通勤、运动健身、办公通话等场景下，耳机需要兼顾佩戴稳固性、耳道贴合度与外观辨识度，因此在外形轮廓上做了多段曲面的过渡处理，没有采用生硬的棱角拼接，避免长时间佩戴对耳甲腔造成压痕。从结构分层来看，耳机整体分为出声端硅胶套配合区、主体腔体区、尾柄贴合区三个核心部分，出声端的圆润球形轮廓，是匹配常规入耳式硅胶套的通用安装边界做的设计，直径控制在适配通用尺寸硅胶套的范围，不需要单独开模定制配套耳塞，用户可自行更换不同尺寸的硅胶套来适配自身耳道大小，降低后续使用的配件替换成本。主体腔体部分做了内凹的流线型筋条设计，一方面是在不增加壳体壁厚的前提下提升塑料壳体的结构强度，避免日常跌落、挤压时出现壳体开裂的情况，另一方面筋条形成的曲面凹槽可以在佩戴时增加与耳甲腔内壁的摩擦力，减少运动过程中耳机滑落的概率，同时黄黑撞色的分色设计沿着筋条轮廓做分界，不需要额外做表面装饰件，通过壳体本身的曲面分界就能实现外观的层次感，减少后续装配的零件数量。

　　尾柄部分的弯曲弧度是参考人耳佩戴时的自然倾斜角度做的拟合，尾柄的外轮廓做了哑光面的区域划分，对应内部放置触控传感器或者通话麦克风的位置，这个区域的壳体厚度做了局部减薄处理，保证触控灵敏度的同时不会影响整体结构强度，同时弯曲的尾柄可以自然搭在耳屏外侧，不需要额外的耳翼支撑就能实现基础的佩戴稳固性，日常步行、慢跑等低强度运动场景下不会轻易脱落。从内部安装边界来看，腔体内部预留了常规10mm动圈单元的安装位，单元周边做了环形的限位筋，安装时可以直接将单元卡入限位筋位置，不需要额外做复杂的定位结构，单元后方的腔体空间做了平滑的曲面过渡，避免内部尖锐棱角影响声学气流的走向，同时预留了蓝牙主板、纽扣电池的安装空间，各个元器件的安装位之间做了0.3mm的间隙预留，方便后续打胶固定，也避免装配时出现元器件干涉的问题。

　　出声端的位置预留了调音网的安装台阶，台阶深度控制在0.2mm，刚好可以卡住常规规格的金属调音网，不需要额外做压合结构，装配时直接点胶固定即可，调音网前方的出声孔做了圆弧过渡，不会出现尖锐毛边影响硅胶套的安装。壳体的合模线沿着曲面的棱线位置布置，后续注塑生产时可以减少合模线的打磨工作量，同时分件设计上采用上下壳体扣合的结构，扣位均匀分布在腔体周边，每个扣位的扣合量控制在0.5mm，既保证装配后的壳体结合紧密，不会轻易开缝，也方便后续维修时的拆解。在重量控制上，整体壳体采用薄壁设计，平均壁厚控制在1.2mm，局部受力位置加厚到1.8mm，既保证整体结构强度，也能将单只耳机的重量控制在5g以内，长时间佩戴不会产生明显的坠耳感。

　　尾柄末端预留了充电触点的安装位置，两个触点之间的间距做了标准化设计，匹配常规TWS耳机充电仓的触点布局，不需要单独定制充电仓的接触结构，能够适配通用的充电仓模具方案，降低整套产品的开模成本。外观曲面的曲率做了连续G2过渡，表面不会出现明显的光影折痕，后续做表面处理无论是喷亮油还是做哑光磨砂，都能获得均匀的表面质感，不会因为曲面曲率突变导致表面处理后出现光影瑕疵。另外在腔体的侧面预留了泄压孔的位置，泄压孔的直径控制在0.8mm，位置选在佩戴时不会被耳廓堵住的区域，保证耳道内外的气压平衡，长时间佩戴不会出现耳闷的情况，同时泄压孔内部预留了防尘网的安装位，避免外界灰尘进入腔体内部影响元器件寿命。
