70mm行程电动线性推杆执行机构

　　这款直线驱动执行件常被用于需要短行程直线往复推拉动作的设备场景中，比如医疗护理床的靠背抬升、家居电动沙发的姿态调整、工业小型设备的工位切换、自动化产线上的工件顶紧定位，还有部分农用小型机具的部件调节环节，都能见到这类结构的应用。它的核心作用是将电机的旋转运动通过内部的传动副转化为直线方向的推拉力输出，不需要额外搭建复杂的传动链路，直接作为模块化的直线动力单元使用，能大幅简化设备的整体结构设计，减少装配环节的调试工作量。

　　从结构设计逻辑来看，这款执行器采用驱动电机与推杆主体垂直布局的形式，电机卧式布置在筒体侧方，相比同轴直连的结构能有效缩短整体轴向长度，适配安装空间轴向尺寸受限的场景。尾端采用铰接耳轴的安装形式，前端推杆伸出端同样预留铰接安装位，这种双铰点的安装方式可以补偿安装过程中存在的小角度偏差，避免推杆在伸缩过程中承受额外的径向弯矩，保护内部传动副不会因为偏载出现过早磨损。筒体部分采用金属材质加工，既可以为内部的传动丝杆、导向结构提供足够的刚性支撑，也能兼顾工作过程中的散热需求，避免电机长时间工作出现过热问题。

　　功能特性上，这款执行器自带行程限位结构，推杆伸出到额定行程位置后会自动切断动力，不会出现超行程顶坏内部结构的问题，缩回到底部位置同样有限位保护，不需要外部额外加装行程开关就能满足基础的行程控制需求。输出端的直线运动运行平稳，导向结构配合紧密，伸缩过程中不会出现明显的径向晃动，推拉力输出稳定，可以满足恒定负载下的持续动作需求。整体结构做了集成化设计，电机、传动副、壳体、安装接口全部整合为一个整体单元，不需要用户单独拆分组装，拿到后直接通过两端的铰接孔固定到设备对应位置，接通对应电源即可投入使用，后期维护也只需要做简单的外观检查和铰接位润滑，维护成本很低。

　　安装边界方面，这款执行器的额定行程为70mm，选型时需要提前核算设备动作需要的实际直线位移量，预留3-5mm的安全余量，避免因为安装误差导致实际行程不足。安装时要注意两端铰接点的同轴度，尽量让推杆的伸缩方向和负载的运动方向保持平行，最大偏角不能超过铰接结构允许的摆动范围，防止推杆承受侧向力。径向安装尺寸上，电机筒体和推杆主体的垂直布局需要预留足够的侧向安装空间，不能和周边的设备结构件产生运动干涉，尤其是推杆伸缩过程中，要确认全行程范围内筒体、尾端铰接座都不会和周边部件发生碰撞。接线时要匹配对应的额定电压参数，避免电压不匹配导致电机烧毁或者输出力不足的问题，如果需要频繁启停的使用场景，还要核算工作频次是否在电机允许的负载持续率范围内，避免长时间连续工作导致过热损坏。

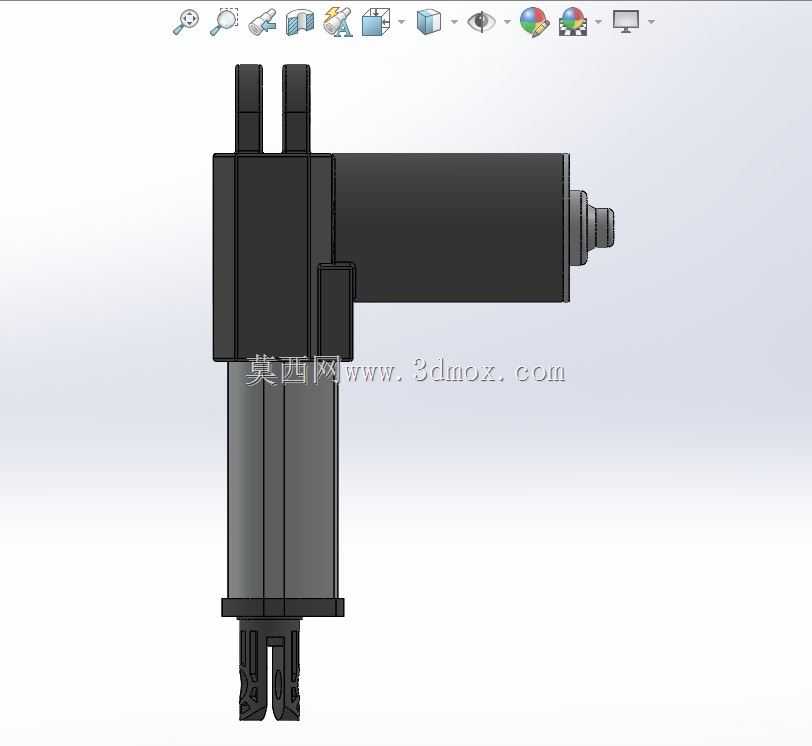

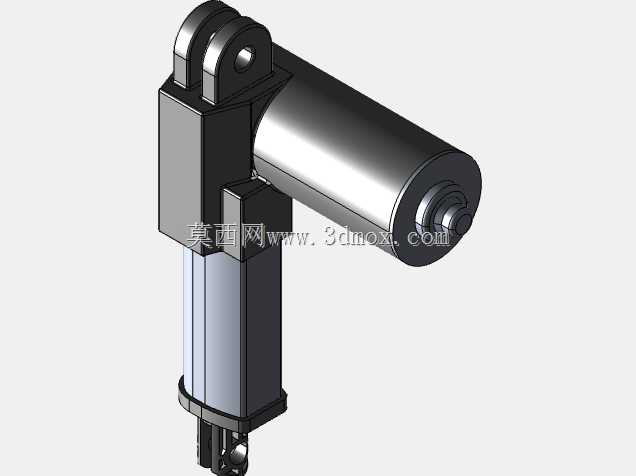

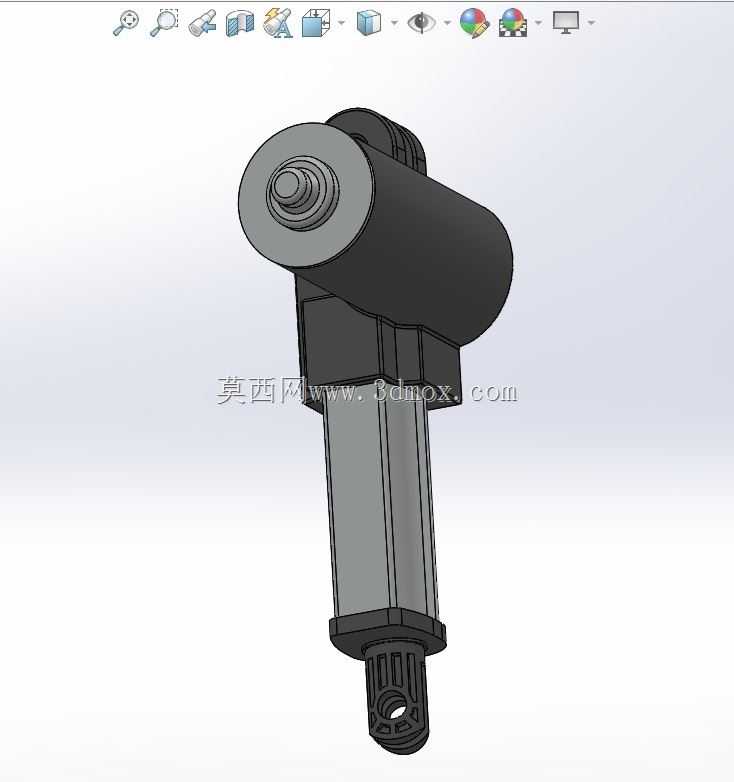

　　从建模还原的角度来看，这款模型完整还原了执行器的外部装配特征，包括尾端铰接耳的安装孔位尺寸、电机筒体的外径、推杆伸出部分的杆径、各个连接部位的台阶特征，还有外部的接线结构外形，在做设备整体装配设计的时候，可以直接调用这个模型做干涉检查和安装位匹配，不需要重新测绘外部轮廓，能有效缩短结构设计阶段的建模周期。模型的各个部件分模清晰，也可以用来做装配演示、运动仿真的素材，直观展示电动推杆的伸缩动作过程，帮助设计人员快速验证机构动作的合理性，排查运动过程中可能存在的干涉问题。
