筒仓顶部巡检步行通道钢结构设计

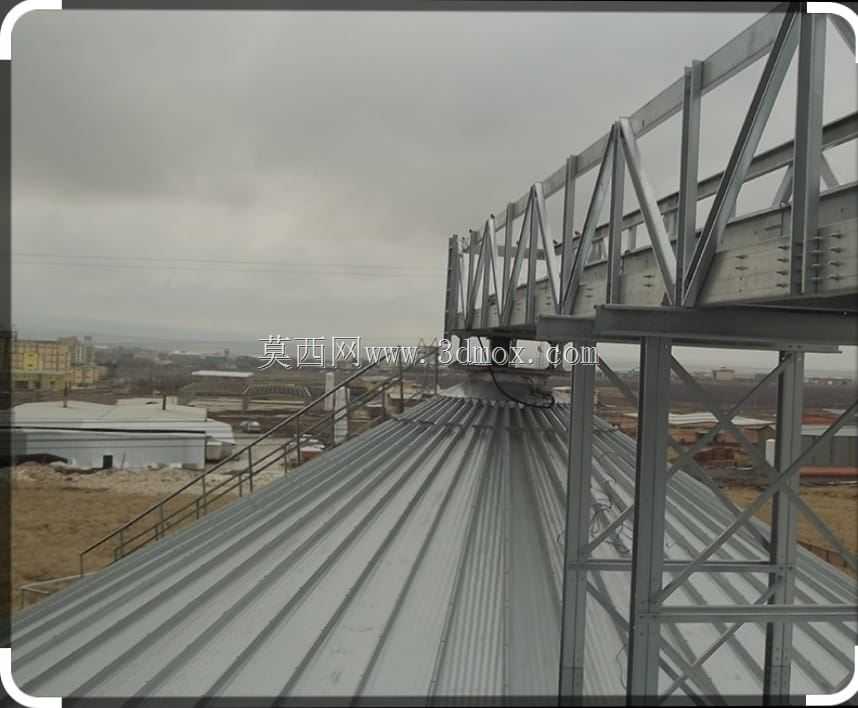

　　这套结构主要服务于散料存储筒仓的顶部巡检作业场景，在粮食仓储、水泥生产、矿物加工等行业的立式筒仓群中，仓顶区域分布着料位计、通风口、除尘管路、进料阀门等大量需要定期巡检维护的设备，传统作业中运维人员直接踩踏波纹金属仓顶行走，不仅容易造成仓顶板材变形渗漏，还存在高处坠落、踏空打滑的安全隐患，这套步行通道就是为解决这类问题设计的专用通行结构。

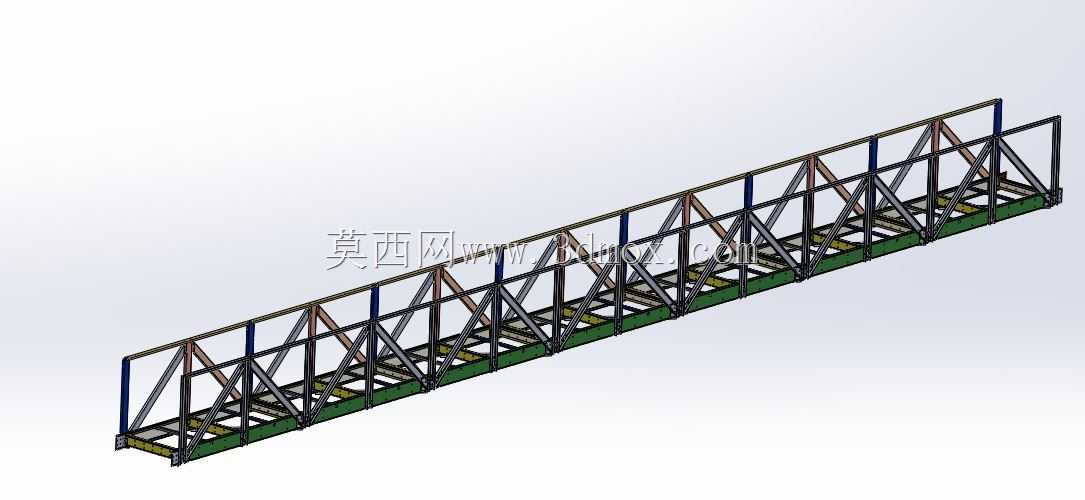

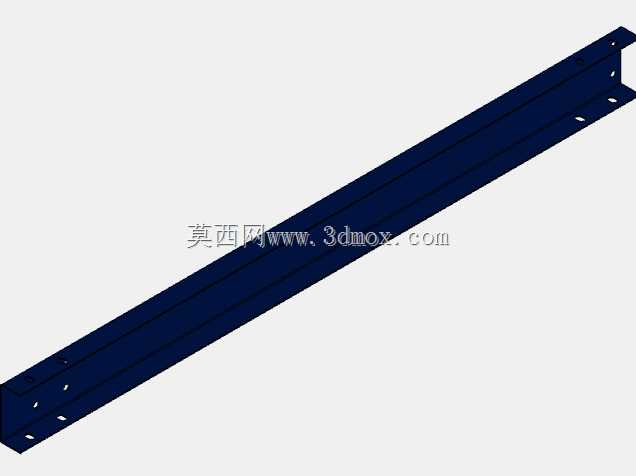

　　从结构组成来看，整套步道沿仓顶坡面的走向布置，主承重框架采用桁架式结构设计，上弦杆作为步道的支撑梁，下弦杆通过可调支座固定在仓顶的波纹板肋条上，腹杆采用三角形斜撑排布，在控制整体自重的前提下最大化提升结构的抗扭、抗弯性能，避免人员行走时出现明显的晃动感。步道的行走面采用压型波纹钢板铺设，板面冲压有防滑凸纹，即使在仓顶积灰、结露的工况下也能保证足够的摩擦力，步道两侧设置了双道横向护栏，护栏立杆与主桁架采用螺栓装配式连接，不需要现场焊接，适配仓顶区域动火作业受限的施工要求。

　　设计过程中首先要匹配仓顶的坡面倾角，不同规格的筒仓仓顶坡度存在差异，这套结构的支座连接端设计了角度调节余量，可以适配15度到30度之间的坡屋面安装，不需要针对每个项目单独重做主体桁架，只需要调整支座的安装角度即可完成适配。主桁架的单段长度控制在2米以内，方便通过仓顶的检修人孔运输到安装位置，段与段之间采用法兰盘加高强度螺栓拼接，拼接位置设置定位销孔，现场安装时不需要反复校准对齐，能大幅缩短高空作业的时长。

　　安装边界方面，步道的整体宽度控制在800毫米，刚好满足单人携带巡检工具通行的需求，同时不会过多占用仓顶的设备安装空间，护栏的高度设置为1200毫米，中间横杆距离行走面600毫米，底部设置100毫米高的挡脚板，防止巡检过程中工具、零配件滚落至仓下造成安全事故。结构的荷载设计按照均布活荷载2.5千牛每平方米取值，可同时满足两名运维人员携带工具通行的承重要求，固定支座的点位全部对应仓顶板下方的檩条位置，避免单点受力造成仓顶局部变形，所有钢结构构件表面都做了热浸镀锌处理，适配仓顶区域露天、高粉尘、易结露的腐蚀环境，不需要额外做表面涂装就能达到较长的使用周期。

　　在实际应用中，这套步道可以根据仓顶设备的分布情况灵活调整走向，既可以沿仓顶径向布置连接中心进料口与仓边爬梯，也可以沿环向布置连接同一仓顶的多个检测点位，转角位置采用定制的转角桁架段连接，全程无台阶、无突兀高差，保证行走过程的顺畅性。针对仓顶与相邻输送栈桥连接的位置，步道还设计了过渡连接段，可抵消栈桥与仓顶之间的微小沉降差，避免结构出现硬连接拉裂的问题。
