摩擦学测试用环形摩擦副构件结构设计

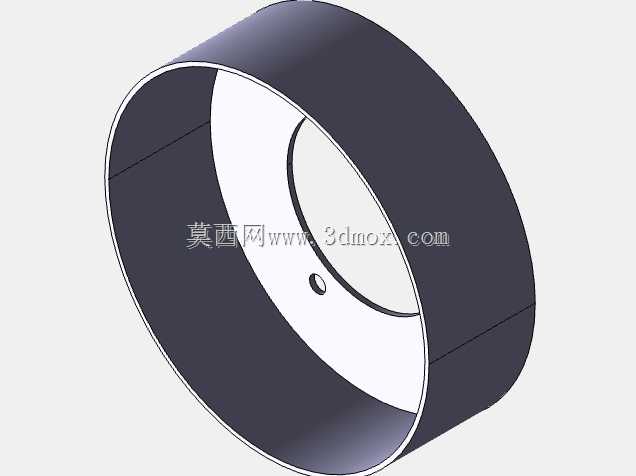

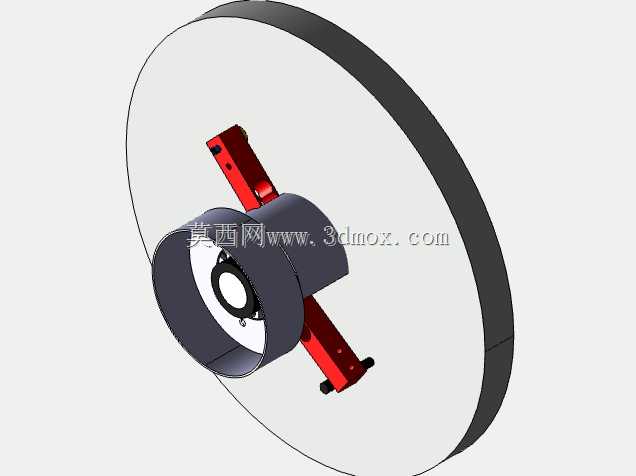

　　在材料摩擦磨损性能测试、机械部件可靠性验证的相关试验场景中，这类环形摩擦构件是摩擦测试设备的核心接触部件，主要承担与被测材料形成稳定摩擦副、传递恒定接触压力、输出可重复摩擦工况的作用，广泛适配于院校材料实验室、工业企业研发部门的摩擦学性能验证环节，可覆盖金属材料、工程塑料、复合材料、表面涂层等多种试样的摩擦系数测定、磨损量评估、耐用性验证类试验需求。从结构设计逻辑来看，该构件采用同轴环形薄壁结构，整体为等壁厚回转体构型，内外圆同轴度公差控制在IT6级区间，端面与内孔的垂直度公差不超过0.02mm，确保安装后与设备主轴的回转精度匹配，避免高速运转时出现端面跳动、径向偏摆导致的摩擦压力分布不均问题。

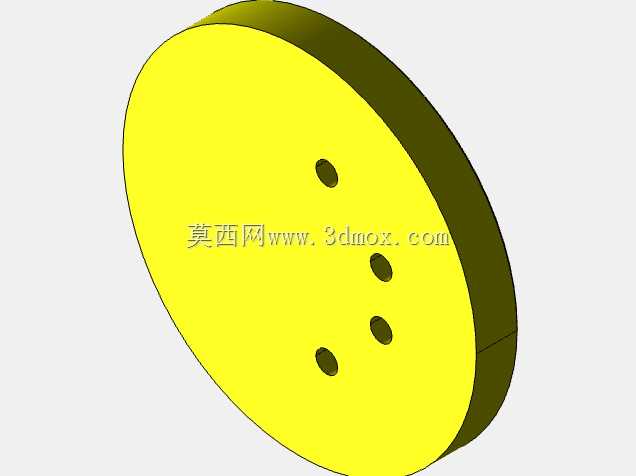

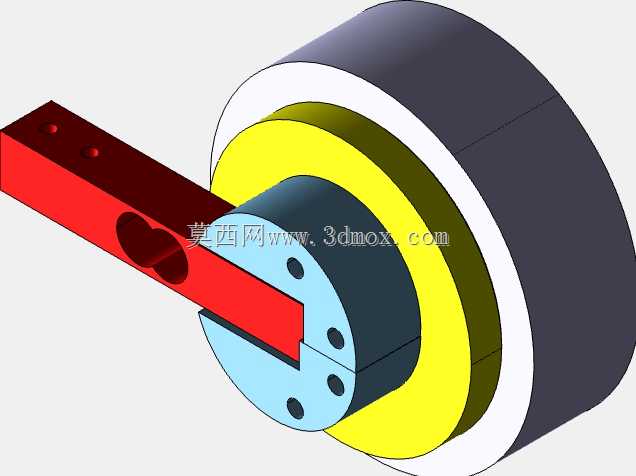

　　构件内孔预留的定位小孔为销钉安装位，用于与主轴驱动端形成周向固定，传递额定扭矩，避免摩擦过程中构件与主轴出现相对滑动，保证转速传递的准确性；外圆柱面为主要摩擦工作面，表面粗糙度控制在Ra0.8μm，既保证初始接触状态的均匀性，也避免表面加工纹理对摩擦系数测试结果造成额外干扰。从安装边界来看，该构件的轴向宽度、内外径尺寸均匹配通用台式摩擦磨损试验机的装夹接口，可直接替换同规格标准摩擦环，无需对设备原有装夹结构进行改造；安装时仅需通过内孔与设备主轴轴径配合，穿入定位销完成周向固定，再通过轴端压盖完成轴向锁紧即可投入使用，装夹流程符合常规试验设备的操作规范，不需要额外设计定制工装。

　　在功能特性层面，该环形结构的摩擦接触形式为面接触，相比销盘式、球盘式摩擦副，能够提供更大的接触面积，更贴近实际工业场景中轴套、密封圈、滑动轴承等部件的真实摩擦工况，测试得到的摩擦系数、磨损率数据与实际工程应用的匹配度更高，可直接为滑动摩擦类部件的材料选型、结构优化提供数据支撑。设计过程中重点考量了构件自身的刚度表现，通过合理设置壁厚参数，避免在额定接触压力下出现薄壁变形，保证摩擦接触面上的压力分布均匀，不会出现局部压力过高导致的异常磨损，影响测试结果的有效性；同时内孔与外圆的同轴度设计，也保证了运转过程中摩擦接触面的线速度一致，消除因转速差带来的测试误差。

　　在实际试验应用中，该构件可配合不同的对偶试样，完成干摩擦、油润滑、脂润滑等多种工况下的摩擦性能测试，通过调整设备施加的轴向压力、主轴转速参数，可模拟不同载荷、不同滑动速度下的摩擦工况，覆盖从轻载精密仪器到重载工程机械的多场景摩擦性能验证需求。构件的环形内腔结构也可用于容纳温度传感器、磨损量监测探头等附属检测元件，方便试验过程中实时采集摩擦面的温度变化、磨损量动态数据，为摩擦磨损机理研究提供更全面的参数支撑。相比传统的实心摩擦盘结构，该环形构件的耗材用量更少，后期工作面磨损后仅需对外圆面进行修磨即可重复使用，维护成本更低，同时薄壁结构的动平衡性能更优，适合更高转速下的摩擦测试场景，不会因自身质量不均产生额外振动，影响测试设备的运行稳定性。
