普通游标深度测量适配扩展工装

　　在机加工现场的深度尺寸检测环节，常规游标深度尺的测量基面受尺身宽度限制，遇到跨距较大的基准面、带弧度的工件端面、或是基准面存在局部凸起凹陷的工况时，尺身容易发生倾斜，直接测量得到的数值往往存在较大的系统误差，反复调整尺身位置又会拖慢检测节拍，尤其是在批量零件的工序间抽检场景下，这类问题会直接影响检测效率与结果可靠性。这套游标深度计扩展件，正是针对这类现场测量痛点开发的适配辅具，不需要对原有游标深度尺做任何破坏性改装，就能快速拓展深度尺的基准支撑范围。

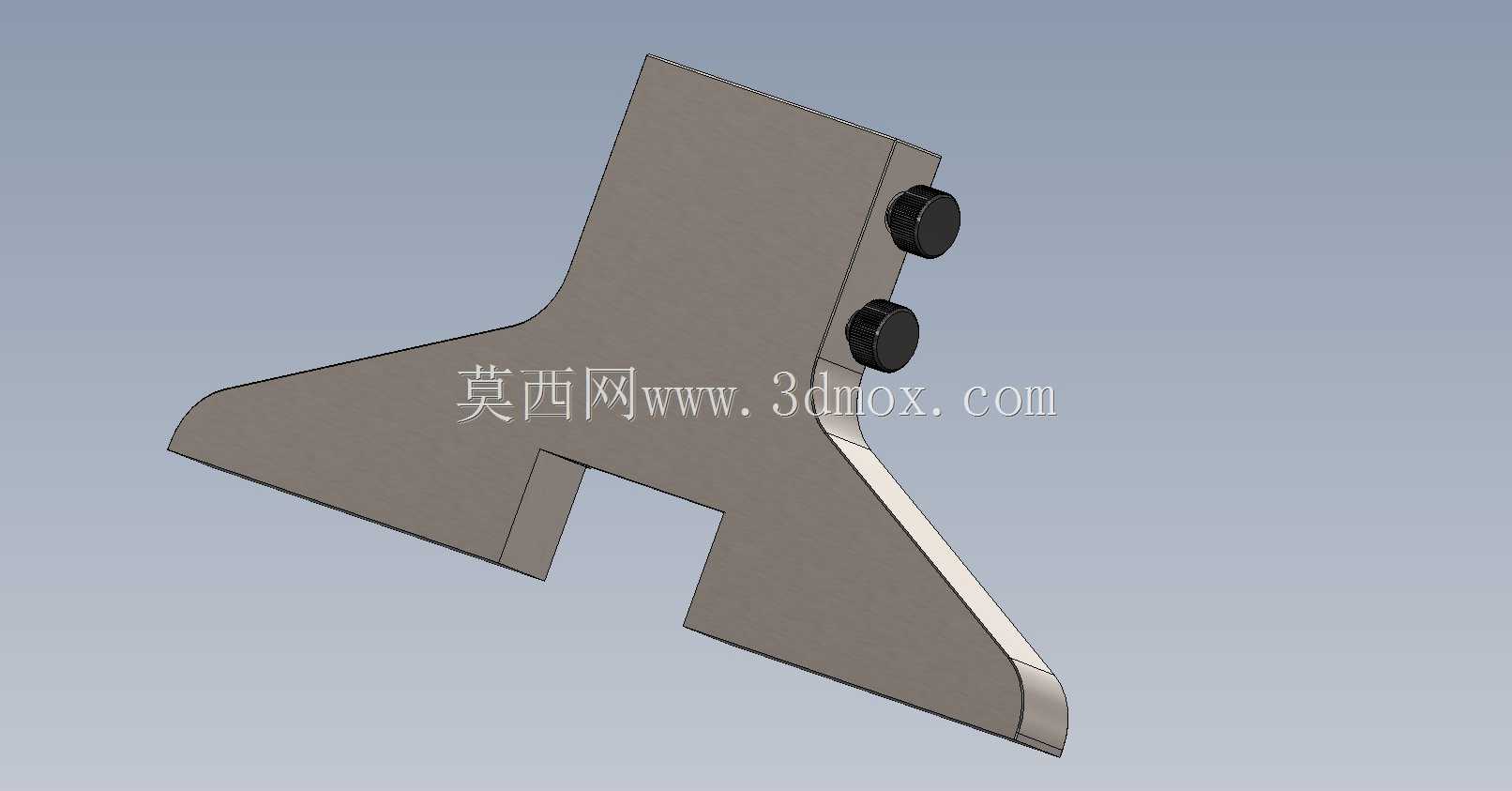

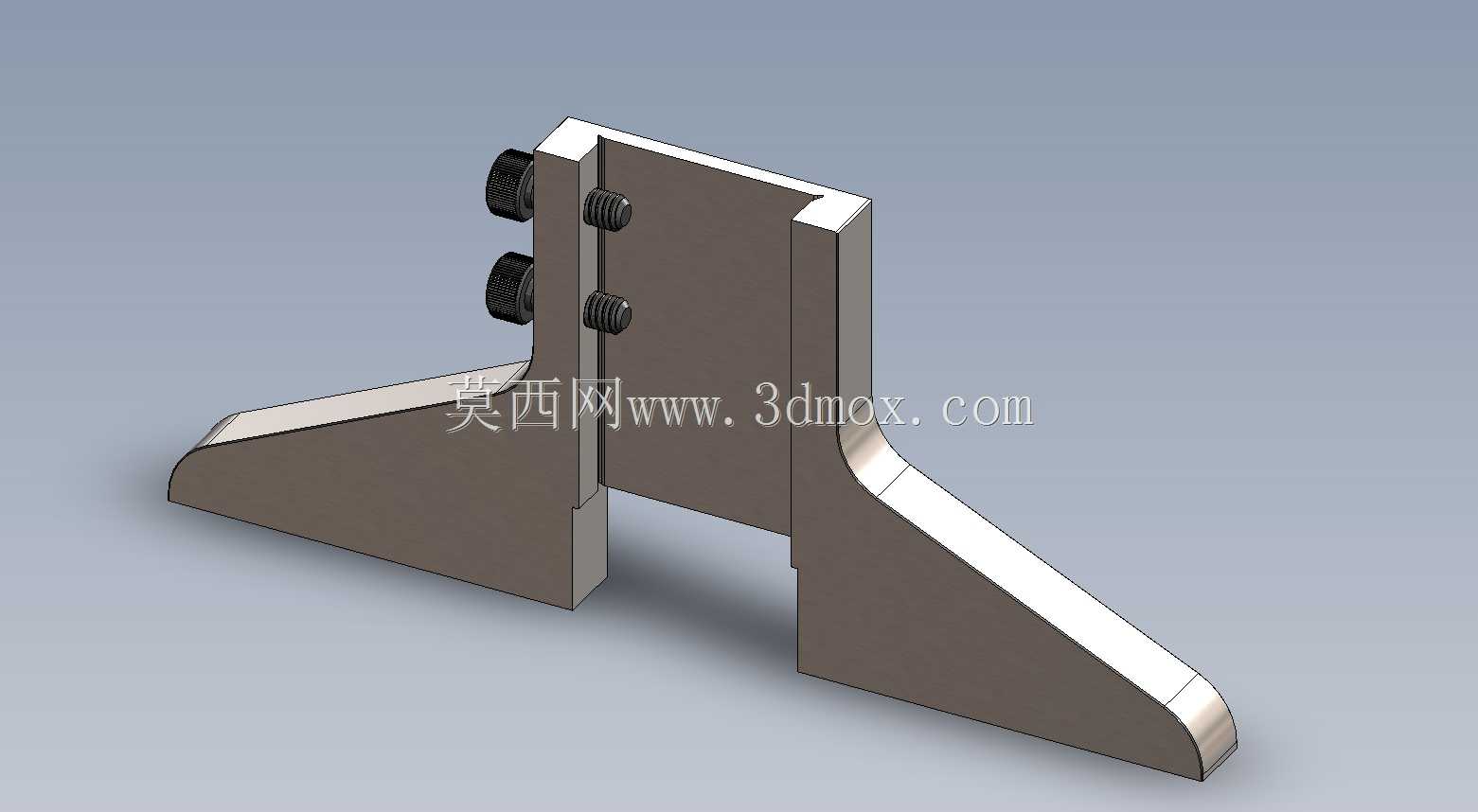

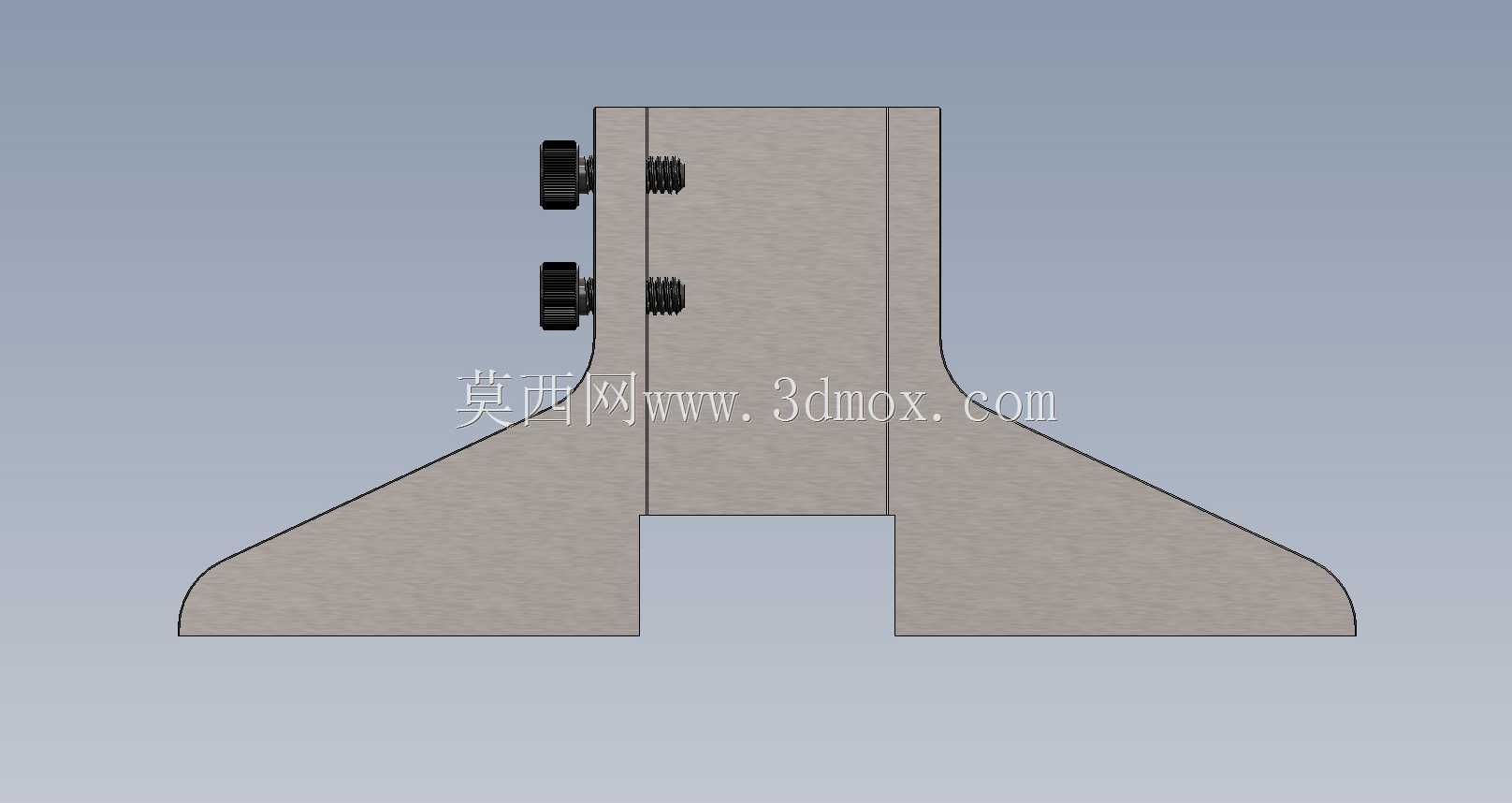

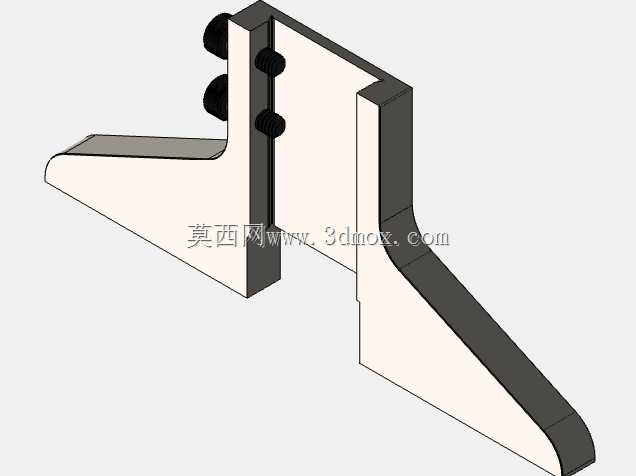

　　从结构设计来看，整个扩展件采用对称式双支脚布局，两个向外延伸的支撑翼板与尺身安装基面保持严格的垂直精度，安装后翼板的下表面与深度尺原测量基准面完全共面，相当于把原本窄小的测量基准面拓宽了三倍以上，支撑翼板的末端做了圆弧过渡处理，既可以避免尖锐棱边刮伤工件加工表面，也能在接触带轻微弧度的工件基准面时，减少线接触带来的晃动量。中间的安装座部分开有与游标深度尺尺身厚度匹配的通槽，槽侧配置两颗紧定螺钉，安装时只需要将深度尺的尺身插入通槽，调整到尺身测量端面与翼板基准面齐平的位置，拧紧紧定螺钉即可完成固定，不需要额外的校准辅具，现场操作人员可以在一分钟内完成装拆，适配市面上绝大多数主流规格的机械式游标深度尺。

　　在实际应用场景中，这套扩展件可以覆盖多类常规深度尺难以应对的测量工况：比如箱体类零件的沉孔深度测量，当沉孔周边的安装面存在螺栓凸台时，普通深度尺的基准面无法平稳搭放在凸台间隙中，加装扩展件后两个支脚可以跨在凸台两侧，以更大范围的箱体端面作为测量基准，直接读出沉孔的真实深度；再比如轴类零件的键槽深度测量，普通深度尺的基准面宽度不足，搭放在圆柱面上时容易顺着圆弧面滑移，扩展件的宽幅支撑面可以稳定贴合圆柱面的母线位置，保证尺身始终与键槽底面保持垂直，避免测量角度偏差带来的数值误差；还有钣金折弯件的折弯高度测量，折弯边附近的板材容易存在轻微的翘曲变形，窄基准面的深度尺搭放在翘曲区域时会出现基准倾斜，宽支撑面的扩展件可以跨过局部翘曲区域，以更平整的大范围板面作为测量基准，提升测量结果的重复性。

　　设计过程中重点控制了几个关键的形位公差：首先是两个支撑翼板的安装基准面平面度控制在0.02mm以内，保证安装后不会因为基准面不平导致尺身倾斜；其次是安装槽的侧面与支撑基准面的垂直度控制在0.015mm以内，避免尺身装入后出现偏斜，引入测量系统误差；紧定螺钉的安装位置做了下沉处理，螺钉拧紧后顶端不会高出支撑翼板的上表面，避免在狭窄空间内测量时螺钉与工件其他部位发生干涉。支撑翼板的长度经过多轮现场验证，单侧翼板从安装座中心向外延伸的长度设定为65mm，总支撑跨距达到130mm，既可以覆盖绝大多数常规零件的测量基准跨距需求，又不会因为翼板过长导致整体重量过大，增加操作人员手持测量的负担；整个扩展件的总厚度控制在12mm，能够伸入宽度15mm以上的窄槽内部完成深度测量，不会因为辅具厚度过大影响狭小空间的测量可达性。

　　从使用耐久性角度考虑，扩展件的支撑基准面做了局部淬火处理，表面硬度达到HRC45-50，长期与工件表面接触摩擦也不会出现明显的磨损凹痕，避免基准面磨损后导致测量精度下降；紧定螺钉的端头采用铜质嵌件，拧紧时不会刮伤游标深度尺的尺身表面，不会对原有量具造成外观损伤，拆下扩展件后深度尺可以恢复原有功能，不会影响量具本身的正常使用。在现场工序检测、零件入厂复检、工装夹具调试等多个场景下，这套扩展件都能有效降低游标深度尺的使用门槛，减少操作人员反复调整尺身位置的时间，同时降低因为基准放置不当导致的测量误判概率，不需要额外采购专用的深度测量设备，仅通过简单的辅具加装就可以拓展现有通用量具的测量适用范围，对于中小机加工企业的现场检测环节来说，是成本极低但实用性极强的测量辅助工装。
