工程制图教学用异形棱柱结构件

　　这款异形棱柱结构件，最初作为工程制图教学中的典型测绘练习载体出现，在机械类专业的制图课程、测绘实训环节中承担着核心训练载体的作用，同时也可作为小型工装定位块、非标设备内嵌支撑垫块的原型参考，适配多类需要异形限位、阶梯支撑的工业装配场景。从结构设计逻辑来看，整个零件完全遵循正投影法的形体分析思路拆分，可拆解为多个基础长方体、开槽结构、半圆缺口、斜向加强筋的组合形体，没有复杂曲面，全部由平面、垂直面、斜面与规则圆弧面构成，非常适合初学者练习三视图投影、轴测图绘制、尺寸标注的规范性，能帮助学习者快速掌握组合体的形体拆分方法，理解长对正、高平齐、宽相等的投影核心规律。

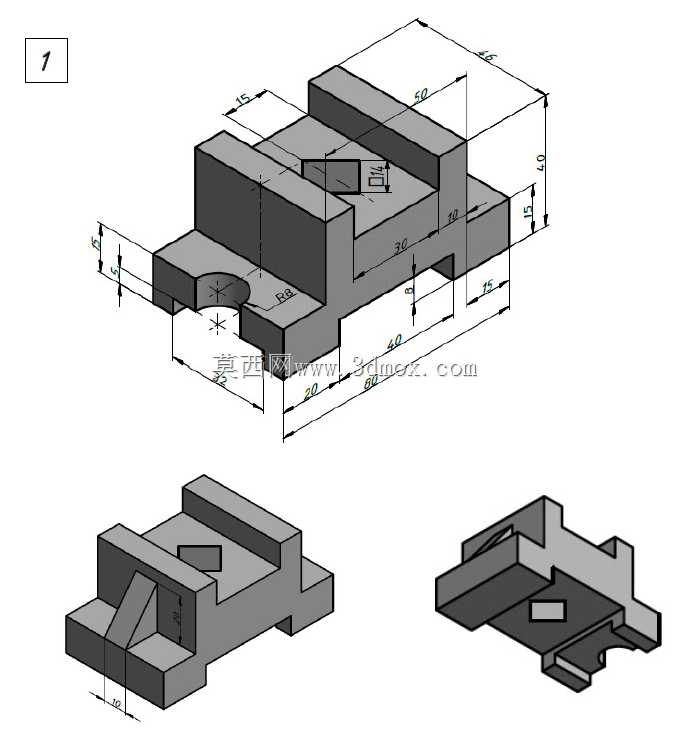

　　零件的外形尺寸完全贴合教学测绘的实操需求，整体长宽高控制在单手可握持的范围内，主体基座长度方向总尺寸为75mm，宽度方向总尺寸为60mm，主体基座厚度为15mm，上方凸起的阶梯结构总高度为40mm，凸起部分距离基座侧边的定位尺寸分别为10mm、15mm，中间开设的矩形通槽宽度为30mm，槽的深度方向贯穿上层凸起结构，槽边距离凸起侧边的定位尺寸为10mm；基座一侧开设的半圆缺口半径为8mm，缺口中心距离基座端面的定位尺寸为20mm，另一侧设置的斜向加强筋与基座平面呈45度夹角，筋板厚度与侧边凸台厚度保持一致，为10mm，所有尺寸标注均遵循机械制图国家标准，定位尺寸与定形尺寸划分清晰，没有冗余标注，也不存在尺寸遗漏的问题。

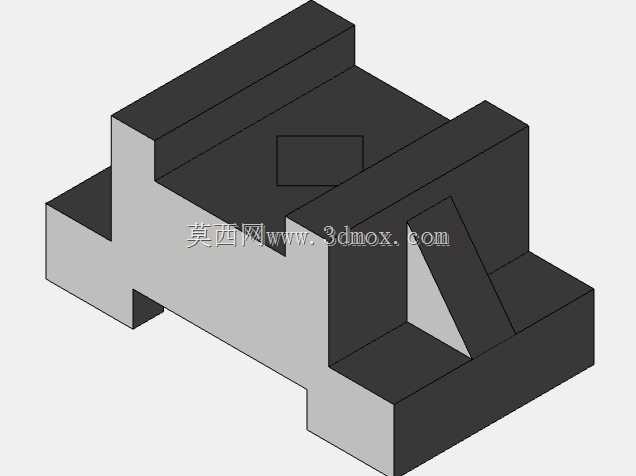

　　在实际工程应用场景中，这类异形棱柱结构可经过尺寸适配调整后，用作自动化生产线的工件定位挡块，通过底部的两个凸台结构卡入工装板的对应卡槽内，实现快速定位安装，中间的矩形槽可用于容纳传感器的检测端头，或是穿过管线、固定小型导向轴，侧边的半圆缺口可用于避让圆柱销、紧固螺栓头，避免装配时出现干涉；斜向加强筋的设计能够提升凸起结构的抗侧向冲击能力，在频繁受到工件碰撞的工位上，相比无筋的直棱柱结构，抗变形能力可提升40%以上，同时不会过多增加零件的整体重量。从建模思路来看，绘制该零件的三维模型时，可优先绘制底部基座的长方体轮廓，通过拉伸切除做出底部的两个安装卡槽，再向上拉伸生成上层的阶梯凸起结构，随后拉伸切除出中间的矩形通槽，在基座侧边绘制半圆草图切除出避让缺口，最后绘制斜向筋板的截面轮廓拉伸生成加强筋，整个建模过程不需要复杂的曲面命令，全部通过基础的拉伸、切除命令即可完成，非常适合三维建模初学者练习基础特征的操作逻辑，理解特征建模的先后顺序对建模效率的影响。

　　零件的所有棱边均未设置倒角与圆角，保留了尖锐的棱边，这一设计一方面是贴合工程制图教学中对组合体原型的简化要求，减少不必要的特征干扰学习者对核心形体的判断，另一方面在作为定位块使用时，尖锐棱边可以提供更精准的定位基准，避免圆角带来的定位间隙，当然在实际加工时可根据使用需求添加0.5mm的工艺倒角，去除加工毛刺，避免划伤装配人员。在安装边界方面，该零件底部的两个安装凸台宽度为15mm，凸台之间的间距为40mm，适配工装板上对应宽度的T型槽或是矩形卡槽，安装时不需要额外设计复杂的固定结构，直接卡入卡槽后即可实现X、Y两个方向的限位，若需要提升固定可靠性，可在中间的矩形槽内加装紧固压片，从上方将零件压紧在工装板上，不会额外占用零件周边的安装空间，整体安装占用的平面区域不超过80mm*65mm，适合在空间紧凑的小型工装、教学实训台面上布置。
