多规格缆车承重铝梁结构设计方案

　　在架空索道运输、景区客运缆车、工矿货运索道的承载系统中，承重梁是直接承接吊厢荷载、传递运行载荷至塔架基础的核心受力构件，本次设计的铝制承重梁，针对不同跨距、不同荷载等级的索道架设需求，设置了四档固定高度规格，分别对应120mm、160mm、180mm、220mm的截面高度，可覆盖从轻便型巡检索道到中型货运索道的承载需求。设计初期首先梳理了不同应用场景的载荷边界：景区客运场景下单吊厢荷载含乘客自重约为800-1200kg，工矿货运场景下运输散料或设备部件的单吊点荷载最高可达2000kg，因此梁体采用铝合金挤压成型工艺，材质选用6061-T6高强度工业铝，既保留了铝材质自重轻、抗腐蚀、免后期涂装维护的优势，又通过T6时效处理将材料屈服强度提升至276MPa，满足重载下的抗弯、抗剪要求。

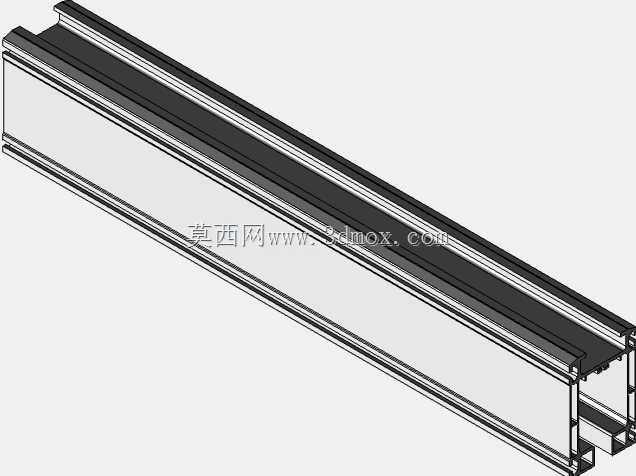

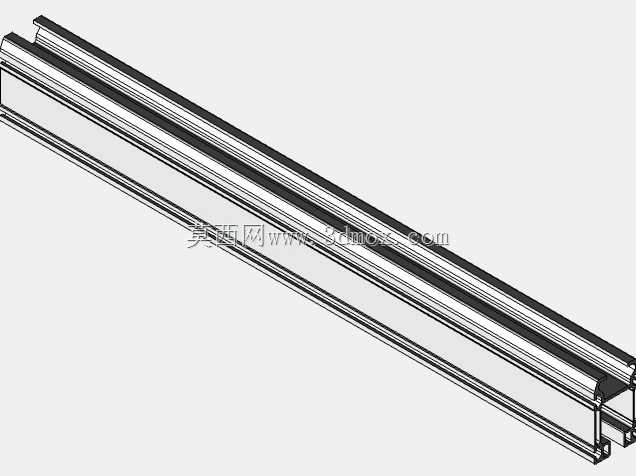

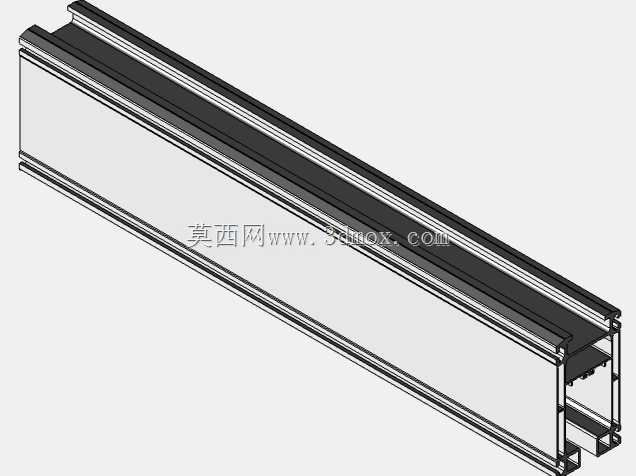

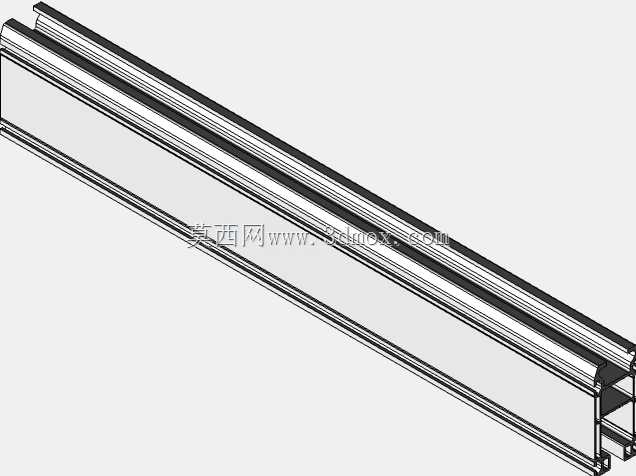

　　从结构设计逻辑来看，梁体截面采用带加强筋的箱型结构，相比同重量的工字钢截面，箱型结构的抗扭刚度提升40%以上，可有效抵消缆车行走轮在梁面滚动时产生的侧向偏载，避免梁体长期受扭出现连接部位疲劳开裂。梁体上下翼缘预留了统一规格的T型安装槽，无需现场打孔即可通过T型螺栓快速固定行走轨道、端部连接法兰、侧向限位挡块，大幅降低现场安装的加工工作量，也方便后期运维时调整附件位置。不同高度规格的梁体，其翼缘宽度、安装槽间距保持完全一致，可实现不同规格梁段的通用连接，在索道变跨位置无需定制特殊转接件，直接通过标准连接板即可完成不同高度梁体的拼接，适配复杂地形下的索道走线需求。

　　安装边界方面，梁体端部采用铣平加工的对接面，配合高强度螺栓连接时，端面可直接传递压应力，减少螺栓承受的剪切载荷，单段梁的标准长度设置为6m，可通过标准拼接段延长至任意跨距，当跨距超过12m时，可选用220mm截面高度的梁体，配合中间辅助支撑即可满足挠度要求，设计控制梁体在额定荷载下的最大挠度不超过跨距的1/500，避免行走轮经过时出现过大的下挠波动，保障缆车运行的平稳性。梁体表面采用硬质阳极氧化处理，氧化膜厚度不小于20μm，可适应高海拔强紫外线、沿海高盐雾、林区高湿度等复杂户外环境，相比钢制梁体，全生命周期内无需做防锈涂装维护，后期运维成本降低60%以上。

　　在实际工况适配中，梁体的上翼缘行走面做了精铣加工，表面粗糙度控制在Ra1.6以内，可减少行走轮的滚动磨损，延长轮组使用寿命；梁体内部预留了穿线腔道，可将索道的信号线缆、供电线缆从梁体内部穿行，避免线缆外露受日晒雨淋老化，也让整体走线更加整洁。针对起重作业场景下的临时索道搭建，该系列铝梁可快速拆装，单根6m长120mm规格梁体自重仅为48kg，两名作业人员即可完成搬运架设，无需动用大型吊装设备，非常适合山地抢险、林区作业、景区临时维护索道的快速搭建。设计过程中通过有限元仿真对每一档规格的梁体做了载荷校核，分别模拟了额定荷载、1.5倍动载、侧向偏载、极端温度下的应力分布，对梁体转角处的应力集中位置做了圆角过渡优化，将最大应力控制在材料许用应力的60%以内，预留足够的安全冗余，避免长期交变载荷下出现疲劳失效。梁体的连接螺栓全部采用8.8级高强度镀锌螺栓，配套防松自锁螺母，可在长期振动工况下保持连接预紧力不衰减，减少日常巡检的紧固工作量。
