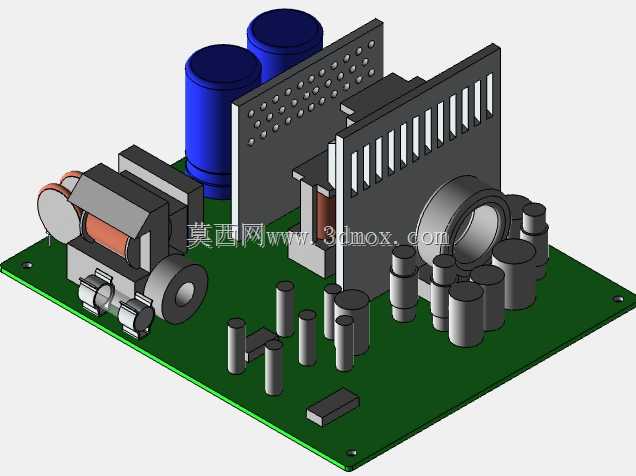

板载电源变压器PCB组件三维结构

　　这套板载电源组件的三维结构，还原了小功率AC-DC转换模块的实际装配状态，核心的电源变压器采用卧式安装布局，磁芯与绕组的固定位置完全匹配量产波峰焊的工艺要求，引脚伸出PCB板面的长度控制在1.2-1.5mm区间，既保证焊锡浸润的充分性，也避免引脚过长造成背面元件干涉。PCB基材采用常规FR-4环氧玻璃布板，板厚设定为1.6mm，边缘预留3mm工艺边用于SMT贴片时的轨道传输，四个角位置设计了φ3.2mm的安装孔，适配M3铜柱或自攻螺丝的固定需求，安装孔与板边距离保持5mm以上，防止装配时出现板边开裂问题。

　　板上两颗大容量电解电容采用立式贴装，电容本体与周边散热片的间隙预留2mm以上，既满足安规爬电距离要求，也为电容长期工作受热膨胀留出形变空间，避免长期使用后电容外壳挤压周边元件造成焊点脱焊。高低压区域的分隔散热结构采用0.8mm厚镀锌钢板冲压成型，散热齿的开槽方向顺着设备内部风道走向，齿高12mm，在不增加整体板卡高度的前提下，将功率器件工作时产生的热量快速引导至周边空气流中，散热片与功率管的接触面设计了0.2mm的公差余量，装配时填充导热硅脂即可完全贴合，降低接触热阻。

　　板上分布的不同规格圆柱形插接件，分别对应交流输入、直流输出、信号采样的接线需求，引脚间距严格遵循2.54mm标准排距，可直接适配常规接插件的插拔需求，接插件的焊盘设计做了加大处理，提升大电流通路下的焊点机械强度与载流能力。板载的小型贴片元件包括电阻、电容、二极管等，全部按照SMT贴片工艺的排布要求布置，元件间距满足贴片机吸嘴的取件空间要求，避免出现贴装干涉。

　　从实际应用场景来看，这类板载电源组件多用于小型工业控制板卡、民用消费电子设备的内置供电模块，可将220V工频交流电转换为低压直流电为后级电路供电，整体板卡的外形尺寸控制在120mm80mm35mm范围内，可直接嵌入多数小型电子设备的内部腔体，安装时不需要额外设计复杂的固定结构，通过四个角的安装孔即可完成快速固定。设计过程中充分考虑了量产装配的工艺性，所有元件的排布方向尽量保持一致，减少贴片时的吸嘴转向动作，提升生产效率，同时高低压区域的元件间距满足安规认证的爬电距离要求，高压侧与低压侧之间预留了6mm以上的隔离间隙，可直接满足多数小功率电源的安规测试要求。绕组部分的模型还原了实际变压器的分层绕制结构，初级绕组与次级绕组之间的绝缘层也做了结构体现，可直接用于后续的电磁兼容仿真参考，散热结构的安装孔位与PCB板的孔位完全对齐，装配时不需要额外做孔位调整，板边的走线区域预留了足够的布线空间，可满足大电流走线的宽度要求，避免载流时出现走线过热问题。
