双偏移旋转体布尔交构镂空有机造型

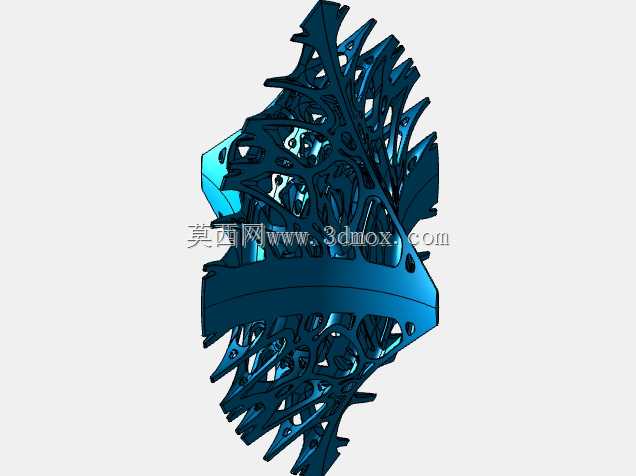

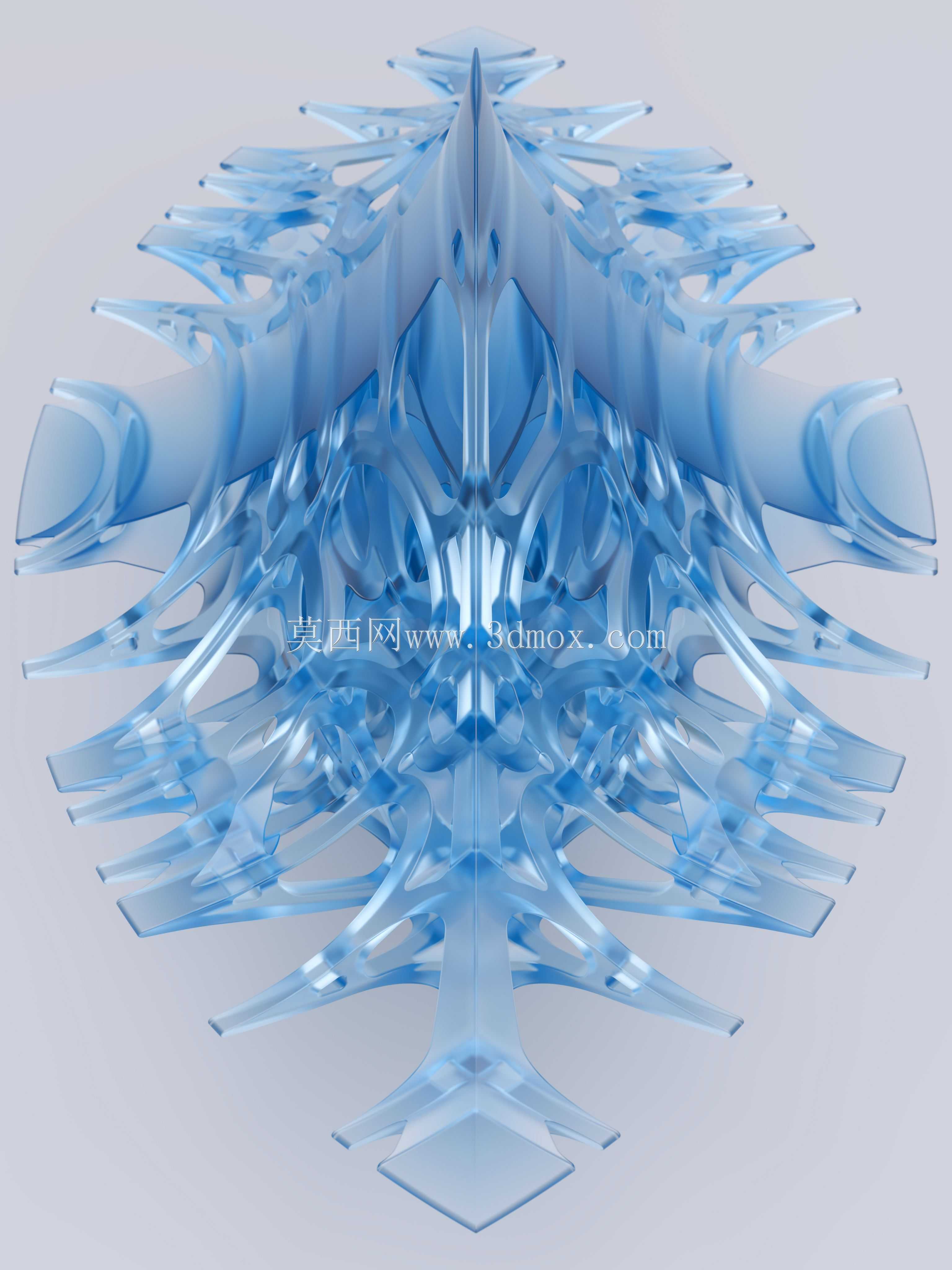

　　该造型的核心成型逻辑，是通过两个带横向偏移旋转轴的回转体做布尔交集运算，最终得到带有连续内部负空间与交错空腔的有机三维结构，这类结构在工程领域的应用并非仅停留在艺术展示层面，在特种变压器的散热导流结构、流体混合腔的扰流单元设计中，这类带连续镂空曲面的结构能大幅提升介质接触面积，同时兼顾结构自重控制。从结构设计的实际落地角度看，这类交叉旋转结构的建模难点在于旋转轴的偏移量控制，偏移量过小会导致内部空腔连通性不足，无法形成连续的流体通道，偏移量过大则会造成结构壁厚不均，局部薄壁位置在后续3D打印或者铸造过程中容易出现填充不足、应力集中断裂的问题。

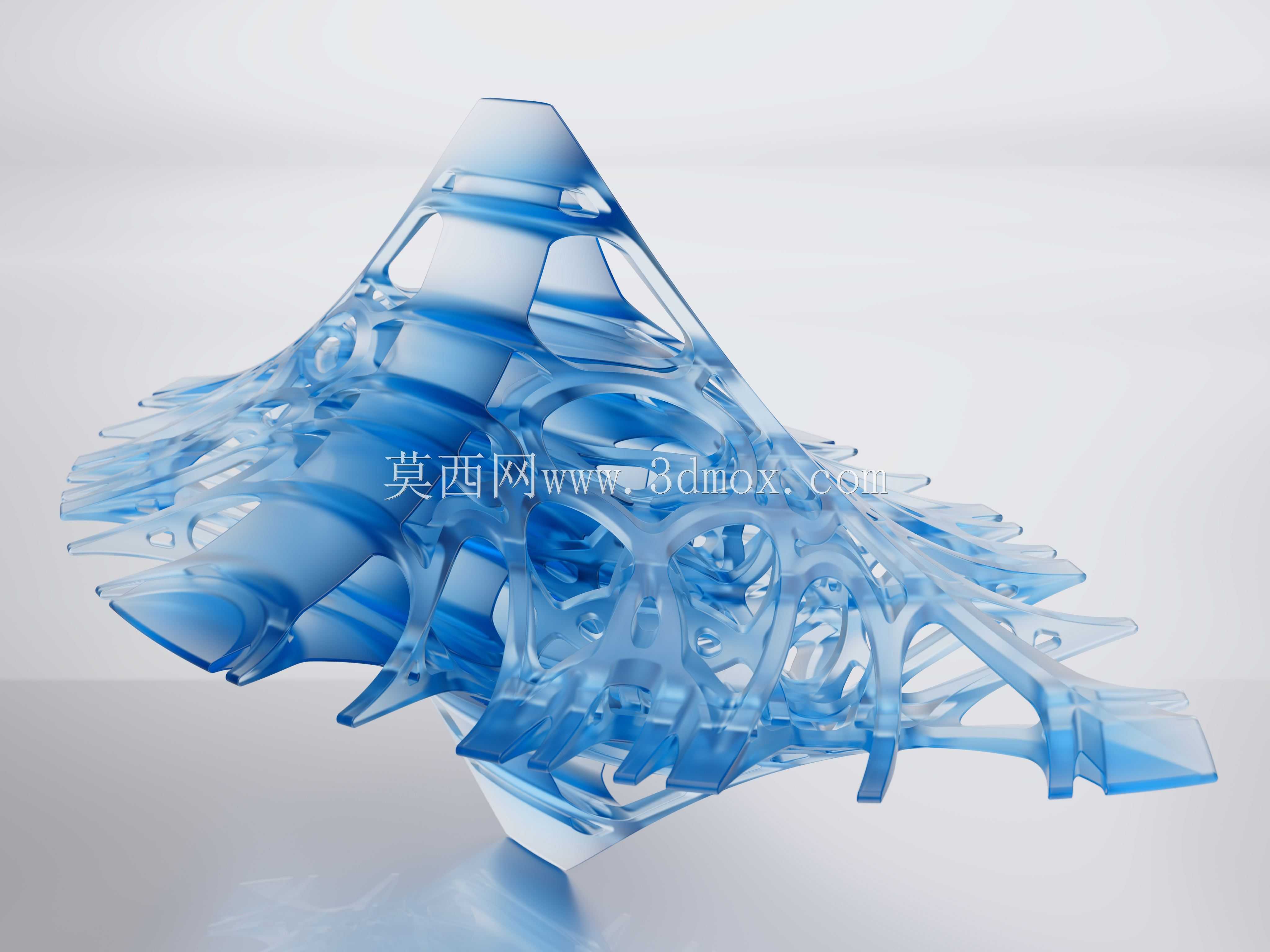

　　实际建模过程中，需要先确定两个旋转体的基础母线轮廓，母线的圆角过渡是关键，所有棱边位置都做了等半径圆角处理，避免尖角位置的应力集中，这一点在需要承受流体冲击或者温度交变载荷的应用场景下尤为重要，尖角位置往往是疲劳裂纹的起始点。从外形边界来看，整个结构的外轮廓呈现类三角锥的收敛形态，底部三个支撑点形成稳定的三角支撑平面，安装时可以直接通过支撑面的定位孔固定在设备基座上，不需要额外设计转接支架，整体外轮廓的最大外接圆直径可以根据实际安装空间做参数化调整，旋转母线的曲率、旋转轴的偏移距离都可以设置为可调参数，适配不同流量、不同散热功率的使用需求。

　　这类交叉旋转形成的镂空结构，相比传统的直孔散热结构，内部流道是连续扭转的，流体在内部流动时会不断改变流向，形成紊流效果，大幅提升热交换效率，在干式变压器的端部散热构件设计中，采用这类结构可以在不增加外部体积的前提下，提升15%以上的散热面积，同时镂空结构减少了实体材料的使用，整体构件重量比同尺寸实心散热结构降低40%左右。设计过程中需要重点关注布尔运算后的曲面连续性，两个旋转体相交的位置要做到G2连续，避免出现曲面折痕，否则在后续数控加工或者3D打印过程中，会出现刀路顿挫、打印层厚不均的问题，直接影响构件的表面质量和结构强度。内部空腔的最小壁厚需要根据选用的加工工艺做匹配，如果采用光敏树脂3D打印，最小壁厚不能小于1.2mm，如果采用铝合金铸造工艺，最小壁厚需要控制在2.5mm以上，防止浇铸时金属液无法填充到位。结构的顶部收敛位置做了加厚处理，作为安装吊点或者传感器安装位使用，底部三个支撑脚的接触面做了铣平处理，保证安装时的平面度误差控制在0.1mm以内，避免安装后出现结构应力。

　　这类有机交叉结构的另一个应用方向是特种流体的静态混合单元，安装在管道内部时，不需要额外动力，就可以通过扭转的流道对不同组分的流体进行分割、旋转、混合，相比传统的叶片式混合器，这类一体成型的交叉旋转结构没有拼接缝隙，不会出现流体滞留的死角，在食品、医药领域的流体输送环节也能适用，避免物料残留造成的污染问题。建模时需要提前预留好安装定位的基准面，整个结构的坐标系原点设置在底部支撑平面的中心位置，方便后续装配时直接匹配设备的整体坐标系，减少装配对位的工作量。所有内部流道的表面都做了平滑过渡处理，没有突兀的截面突变，降低流体流动时的阻力损失，减少泵组的能耗。在结构强度校核环节，需要重点验证两个旋转体相交的薄壁位置，在额定压力、额定温度下的变形量，通过有限元分析调整局部壁厚，保证在最大载荷下的变形量不超过设计允许值，同时避免过度加厚造成的材料浪费。这类结构的设计打破了传统规则回转体的设计思路，通过轴偏移的旋转布尔运算，用极简的建模步骤得到复杂的有机镂空形态，在保证结构性能的前提下，大幅降低了建模的复杂度，后续参数化修改时只需要调整旋转轴偏移量、母线曲率两个核心参数，就可以快速生成不同尺寸、不同空腔占比的衍生结构，适配不同的工程应用场景，不需要重新搭建整体模型框架，提升设计迭代的效率。
