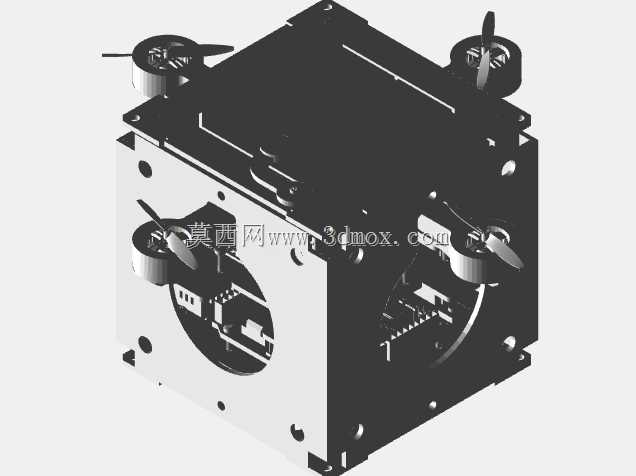

立方星ASTRATEC微型卫星结构设计

　　本次呈现的立方星结构，面向近地轨道微纳卫星任务场景设计，适配高校航天科研、商业航天小载荷搭载、空间环境探测等实际任务需求，作为整星的承载基体，需要在严苛的发射力学环境与空间在轨环境中，为星载电源、姿控组件、通信模块、探测载荷提供可靠的安装空间与结构防护。从实际工程落地角度看，这类立方星结构的设计首先要匹配标准立方星的搭载接口，当前主流的立方星采用单元化尺寸基准，单单元基准边长为100mm，该结构为多单元集成构型，整体外轮廓严格遵循搭载机构的包络边界要求，所有外伸的姿控组件均不超出允许的安装边界，避免在入轨分离时与搭载舱产生干涉。

　　结构主体采用框架式承力设计，主承力框架选用轻量化高强度的铝合金材质加工，框架上预留了标准化的载荷安装螺孔阵列，可根据不同任务需求灵活配置不同功能的星载板卡，板卡之间通过框架上的定位槽实现快速装配，装配公差控制在0.1mm以内，保证各组件对接时的位置精度，避免发射过程中因振动导致接插件松脱。结构四个外伸面配置的反作用飞轮组件，是整星姿控系统的执行终端，每个飞轮的安装座都与主框架做了一体化的加强设计，安装面的平面度要求达到0.05mm，保证飞轮运转时的动平衡精度，减少姿控过程中的结构微振动对成像类、探测类载荷精度的影响。

　　主框架的镂空设计并非单纯为了减重，每一处镂空位置都经过力学仿真校核，在保证整体结构刚度、基频满足发射要求的前提下，最大化去除非承力区域的材料，降低整星的结构自重占比，为有效载荷预留更多的重量配额。结构上预留的穿线孔位都做了圆角钝化处理，避免星上线缆在装配与振动过程中被锐边割破绝缘层，同时每个舱段都设计了独立的线缆走线槽，将功率线缆与信号线缆分槽布置，减少线缆之间的电磁干扰，提升星载电子设备的工作稳定性。从装配逻辑上看，该结构采用分层堆叠的装配方式，各功能舱段之间通过定位销与紧固螺钉连接，不需要复杂的专用工装即可完成整星装配，单星总装时间可控制在4小时以内，适配批量立方星星座快速组网的生产节奏。

　　结构外表面做了导电氧化处理，既提升了铝合金表面的抗腐蚀能力，也保证了整星结构的等电位连接，避免空间带电粒子在结构表面积累形成静电放电，损伤星载电子器件。在热设计层面，结构框架本身作为整星的主要导热路径，将各发热器件产生的热量通过框架传导到外表面的散热区域，配合表面的热控涂层实现整星的热平衡，不需要额外增加复杂的主动热控组件，进一步压缩整星的体积与重量。针对发射阶段的力学环境，结构整体的一阶固有频率设计值高于运载方要求的最低阈值，可有效避开发射过程中的主要振动频带，减少共振带来的结构损伤风险，所有连接螺钉都配置了防松措施，包括防松垫圈、螺纹胶点胶处理，保证经历发射阶段的冲击、振动、过载环境后，所有连接位置都不会出现松动。在轨工作阶段，该结构可承受-60℃到+120℃的交变温度环境，结构材料的热膨胀系数经过匹配设计，不同材料连接位置的热变形差控制在允许范围内，不会因温度交变导致结构卡死、接插件接触不良等故障。对于从事微纳卫星结构设计的工程师而言，这类构型的参考价值在于平衡了结构强度、轻量化、装配便利性、接口通用性这几个核心设计维度，没有为了单一指标过度牺牲其他性能，是非常典型的工程化立方星结构方案，可直接作为同类任务的结构设计基础框架，根据具体载荷参数做局部调整即可快速落地应用。
