框架式搅拌加热反应装置结构设计

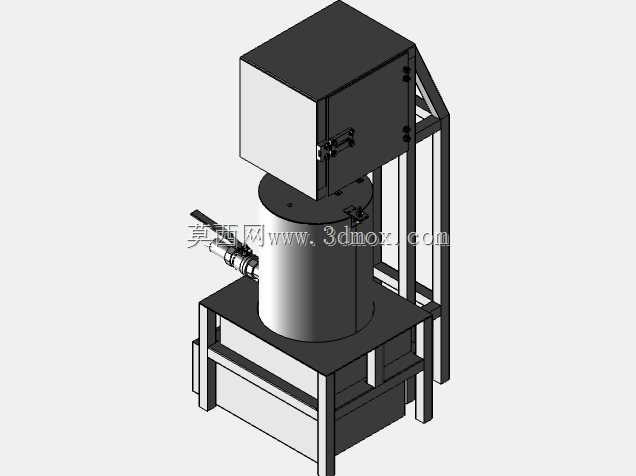

　　这套带加热功能的搅拌装置，核心应用场景集中在中小批量的物料混合、恒温反应工序，常见于精细化工配料、食品浆料调制、小型实验线物料预处理这类需要兼顾搅拌均匀度与温度控制的生产环节，区别于大型量产线的重型反应设备，它的机架采用方管型材拼接的框架式结构，整体占地尺寸控制在紧凑区间，适配车间内小面积工位摆放，也可嵌入小型连续生产线的配料段作为配套单元使用。从结构布局来看，装置采用上下分层的设计逻辑，下层为搅拌罐体承载平台，中层设置透明防护围挡，上层封闭框架内集成驱动与加热控制相关组件，侧边的斜向支撑型材专门抵消搅拌轴运转时产生的径向偏载，避免长期运行出现机架形变。

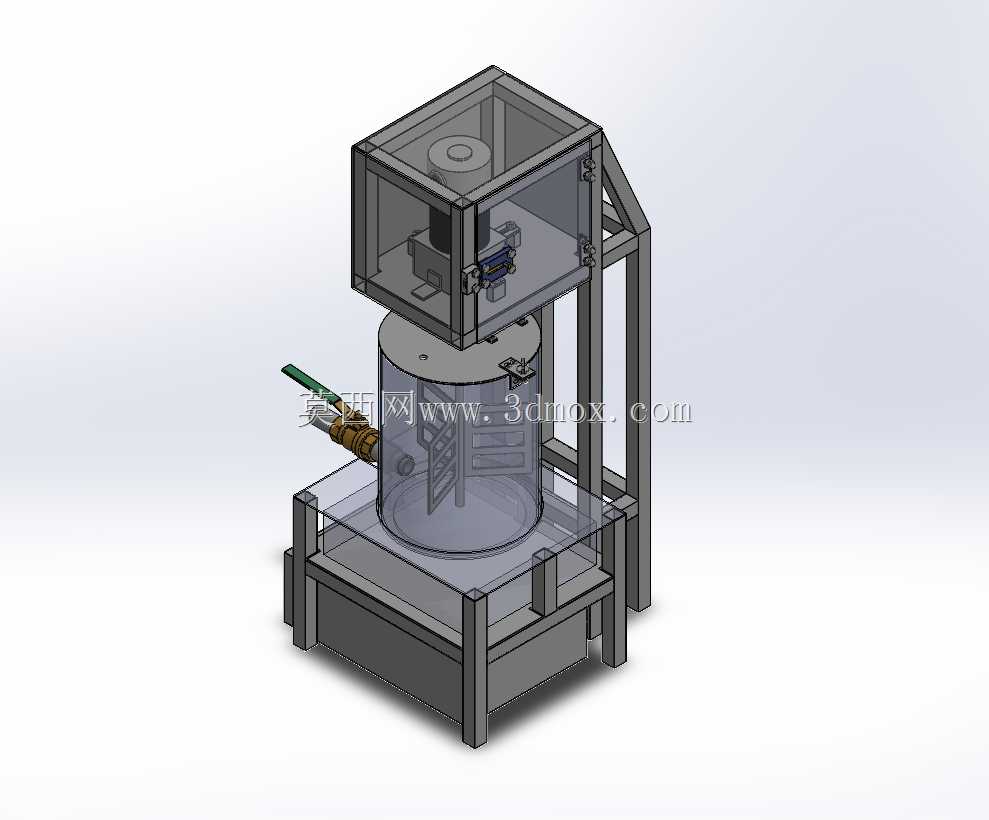

　　罐体部分采用圆柱型敞口带密封盖的结构，侧边预留介质进出接口，可根据物料特性接入导热介质或者直接配置电加热组件，实现罐内物料的恒温管控，搅拌轴上的桨叶采用斜叶组合形式，既可以推动物料上下循环，也能减少高粘度物料搅拌时的轴系负载，避免启动瞬间电流过载。设计阶段优先考虑了日常运维的便利性，上层框架的检修门采用快拆式铰链连接，不需要额外拆除大量紧固件即可接触到驱动电机与传动组件，罐体与底部平台的连接采用定位销加螺栓固定的方式，更换不同容积的罐体时不需要重新调整整机水平，只需要匹配对应长度的搅拌轴即可快速完成切换。

　　安装边界方面，整机底部预留了地脚螺栓安装孔，可直接固定在水泥地面或者配套的移动小车上，设备运行时的重心集中在底部平台区域，即使搅拌转速提升到常规作业上限，也不会出现明显的整机晃动，侧边伸出的操作手柄用于控制罐体出料阀的启闭，操作位刚好处于人员站立时的顺手高度，不需要额外俯身或者抬手操作。防护设计上，中层的透明围挡采用耐冲击的透明板材，既可以观察罐内物料的搅拌状态，也能防止物料飞溅到作业区域，上层框架的封闭结构可以避免粉尘落到驱动组件上，延长传动部件的维护周期。

　　在功能实现上，这套装置可以独立完成物料的投料、搅拌、恒温保持、出料全流程作业，不需要额外搭配其他辅助设备，针对不同粘度的物料，只需要调整搅拌轴的转速参数，更换对应形式的桨叶即可适配，不需要改动整体机架结构。从结构建模的细节来看，所有型材的拼接处都做了止口定位，焊接或者螺栓连接时不会出现错位，罐体与平台的接触位置设置了减震垫，减少搅拌过程中产生的振动传递到机架上，降低运行时的噪音水平。出料阀的位置设置在罐体侧面偏下的位置，排料时可以最大限度排空罐内残留物料，减少物料浪费，也降低清洗罐体时的工作量。驱动组件的安装座设置了腰型调节孔，可以调整传动带的张紧度，长期使用出现传动带松弛时不需要拆卸整个安装座即可完成张紧调整。整机的管线全部沿着框架型材的内侧布置，用线卡固定，不会外露在人员操作的区域，避免管线被物料污染或者被剐蹭破损。
