弯式高压线缆连接组件结构设计

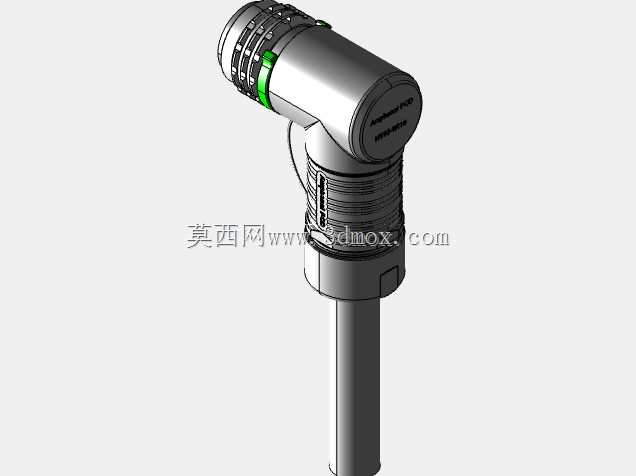

　　在新能源高压配电、储能变流、大功率工业电源的布线场景里，这类弯式高压连接结构是解决狭小空间走线干涉的核心部件，很多工程师在做整机布线时经常遇到出线空间局促、线缆弯折半径不足导致的线芯疲劳问题，这款90度弯角的连接结构就是针对这类痛点做的定向设计。从实际使用场景来看，这类接头多用于高压侧出线端与设备端的硬连接场景，比如储能PACK簇间出线、大功率充电模块侧端接线、工业变压器高压侧二次出线，相比直头结构，它能把线缆的出线方向从轴向转为径向，直接压缩轴向安装空间至少30%，避免线缆在设备舱内出现大角度弯折，长期运行时不会因为线缆自重或者设备振动导致线芯根部应力集中，降低绝缘层破损、接触电阻升高的故障概率。

　　从功能特性上看，这款接头的锁紧结构采用了多段式卡簧配合密封圈的设计，插接到位后会有明确的触感反馈，外层的防滑滚花结构方便现场施工人员徒手操作，不需要额外的工装就能完成锁紧，在维护空间狭窄的电柜内部作业时，这种徒手可操作的结构能大幅降低拆装难度。接头内部的接触件采用冠簧式接触结构，接触面积比传统插针插孔结构大40%以上，能承载大电流通过时的热负荷，避免长期满负荷运行时出现接头发热的问题，外层的绝缘壳体采用耐高压工程塑料，爬电距离按照高压绝缘规范做了凸棱设计，即使在潮湿、有凝露的工况下，也能避免沿面放电的风险。

　　设计思路上，这款结构优先考虑了安装容错性，弯角处的内部走线腔做了圆弧过渡，没有尖锐棱角，线缆穿入时不会划伤外绝缘层，尾部的线缆固定结构采用了双环锁紧，既能承受线缆拉扯的轴向力，也能在设备振动时缓冲线缆的径向摆动，避免线芯与接触件的连接点出现疲劳断裂。接头的插接端做了防呆设计，不同键位的结构无法错插，现场施工时不需要反复核对对位，能有效避免错相连接的施工失误。

　　从安装边界来看，这款接头的插接端外径控制在适配常规高压接线端口的尺寸，弯角处的回转半径经过优化，安装时不需要在设备面板上预留过大的操作空间，尾部出线的线缆弯折半径符合高压线缆的最小弯曲要求，不会因为接头结构强制线缆过度弯折。壳体上的绿色标识圈是高压警示标识，现场运维人员能快速识别高压回路，避免误操作带来的安全风险。整个结构的密封等级满足户外设备的使用要求，密封圈的压缩量经过反复校核，既能保证密封效果，也不会因为压缩量过大导致插接阻力过大，影响现场安装效率。在做三维建模时，这个结构的内部腔体、接触件配合公差、密封圈槽的尺寸都做了参数化处理，工程师在做不同线径、不同电流等级的衍生设计时，可以直接调整参数快速生成适配型号，不需要从零开始重构结构，能大幅缩短高压线束组件的开发周期。
