电源变压器安装固定折弯支架结构

项目分类:变压器/电感器 发布时间:2025-01-01 ID:875204
  • 电源变压器安装固定折弯支架结构
  • 电源变压器安装固定折弯支架结构

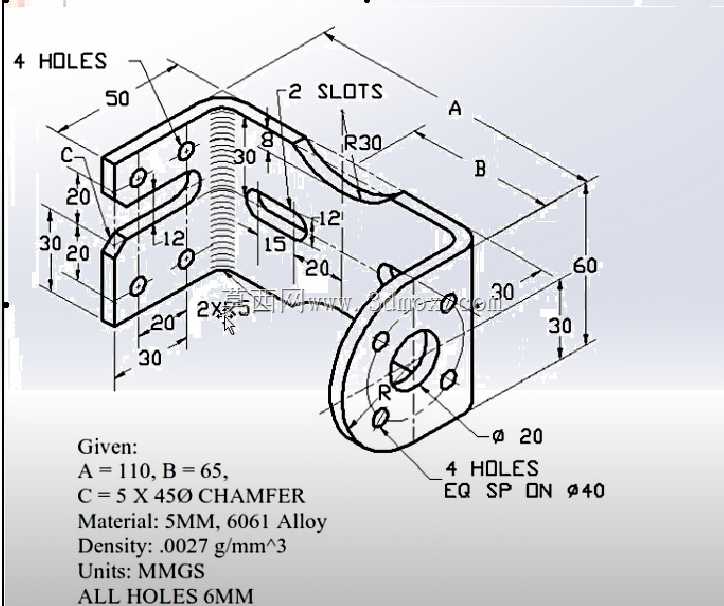

  在中小功率电源变压器的整机装配场景里,这类折弯成型的金属支架是决定变压器安装可靠性的核心结构件,多数应用在工业控制电源、小型设备内置供电模块、低压配电辅助供电单元的装配环节,用来把变压器本体和设备机架、安装底板做刚性连接,抵消设备运行过程中产生的振动,避免变压器绕组受长期振动出现引线松脱、铁芯移位的问题。从结构设计逻辑来看,这个支架采用单块板材折弯成型的工艺路线,没有额外的焊接拼接结构,能最大程度减少加工工序,降低批量生产的成本,同时避免焊接带来的变形、应力集中问题,整体结构的一致性更容易管控。支架的一端是双折弯形成的U型夹持结构,上面加工了4个等距分布的安装孔,这个部分是用来和变压器的铁芯安装面做贴合固定的,孔位的间距匹配常规小型EI型、C型电源变压器的标准安装孔距,安装时可以直接穿入螺栓完成锁紧,不需要额外做适配调整,U型结构的内侧空间刚好可以容纳变压器底部的凸台结构,装配后支架和变压器本体的贴合面没有悬空间隙,锁紧后不会出现应力集中在单个螺栓点的情况。

  支架的另一端是带圆弧过渡的安装法兰,法兰上同样布置了4个沿圆周均布的安装孔,中心预留了直径20mm的过孔,这个过孔主要是用来避让变压器的次级输出引线,或者给中心固定螺栓留出穿装空间,法兰上的4个孔分布在直径40mm的节圆上,和设备安装板上的对应孔位匹配,安装时可以从四个方向均匀锁紧,保证支架和设备底板的连接受力均匀。两个功能段之间的连接臂做了R30的圆弧过渡,没有采用直角折弯的设计,这个细节是为了避免折弯处出现应力集中,在设备受到冲击载荷的时候,圆弧过渡段可以分散应力,不会出现直角处开裂的问题,连接臂上还加工了两个长条形的槽位,这两个槽位一方面可以减轻支架整体的重量,另一方面在装配的时候可以作为走线的卡位,把变压器的引线从槽位处规整引出,避免引线和支架边缘摩擦出现绝缘层破损的情况,同时槽位还能给安装时的位置微调留出少量余量,抵消部分加工累积误差。

  从安装边界尺寸来看,支架整体的长度方向尺寸为110mm,宽度方向最大尺寸为65mm,安装法兰端的两个垂直方向安装尺寸均为30mm,U型夹持端的安装孔位间距为50mm,板材厚度为5mm,选用6061铝合金作为加工材料,这个材料的密度适中,强度足够满足小型变压器的承重需求,同时具备不错的抗腐蚀性能,不需要做额外的表面防锈处理就能适应多数工业设备的内部使用环境,材料的折弯性能优异,冷折弯加工时不会出现开裂问题,批量生产的良率更高。支架的边缘做了0.5mm的45度倒角处理,去除所有的锐边毛刺,避免装配过程中划伤操作人员,也防止划破引线的绝缘层造成短路隐患。

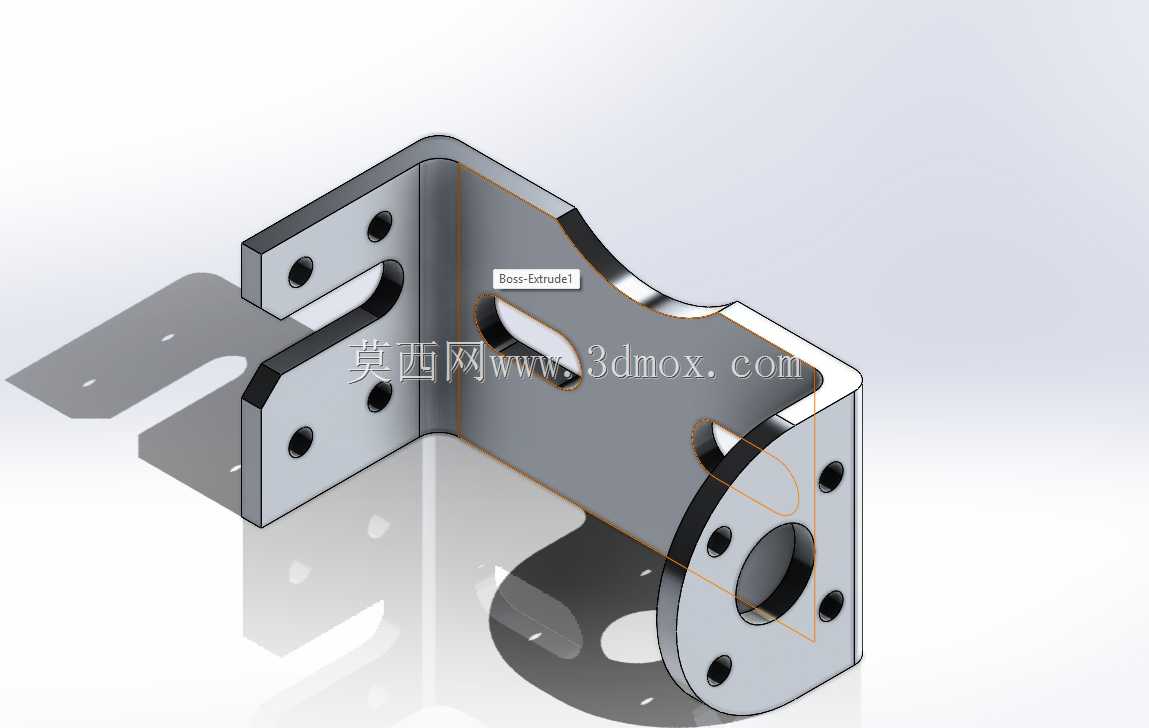

  在实际选型使用的时候,需要注意这个支架的承重范围匹配重量在2kg以内的小型电源变压器,如果是重量更大的变压器,需要核算支架连接臂的抗弯强度,避免长期承重出现变形,安装时U型端和变压器接触面之间可以添加薄橡胶减震垫,进一步吸收变压器运行时产生的工频振动,降低整机的运行噪音,法兰端和设备底板连接时建议加装防松垫圈,避免设备长期运行后螺栓出现松动。这个支架的结构设计没有冗余的特征,所有的孔位、槽位、折弯角度都围绕安装固定、走线避让、应力分散这几个核心功能设计,没有多余的装饰性结构,完全服务于工业装配的实际需求,建模的时候可以先绘制平板状态的草图,标注好所有孔位、槽位的位置,再通过折弯特征生成最终的三维形态,折弯系数按照5mm厚6061铝合金的参数设置,就能保证加工出来的实物尺寸和设计值一致,不需要反复试折调整参数。
