化工厂区工艺管路钢架布局三维设计

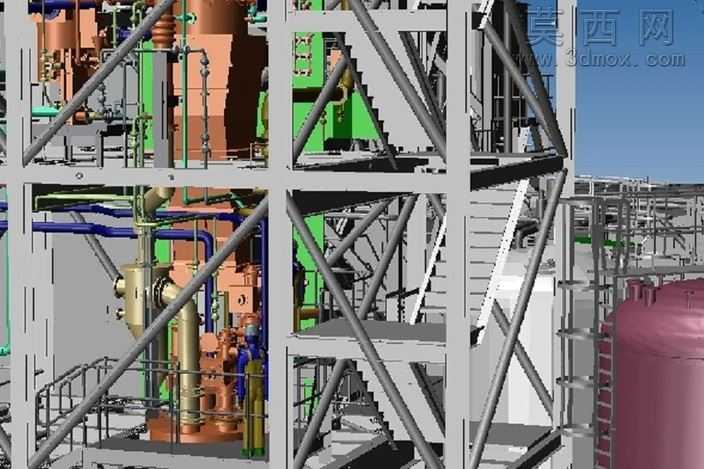

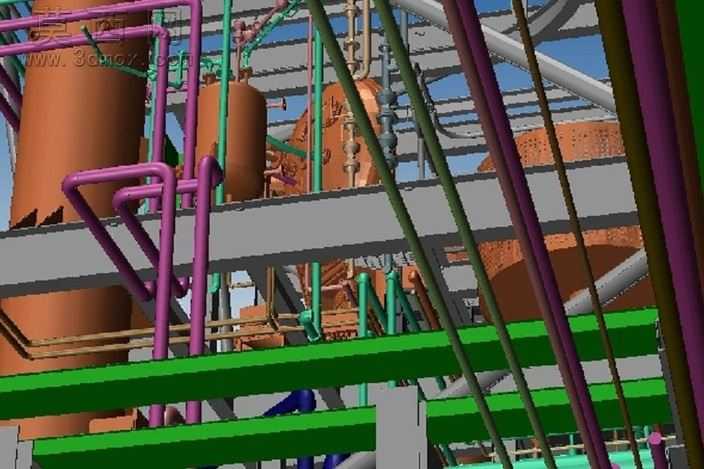

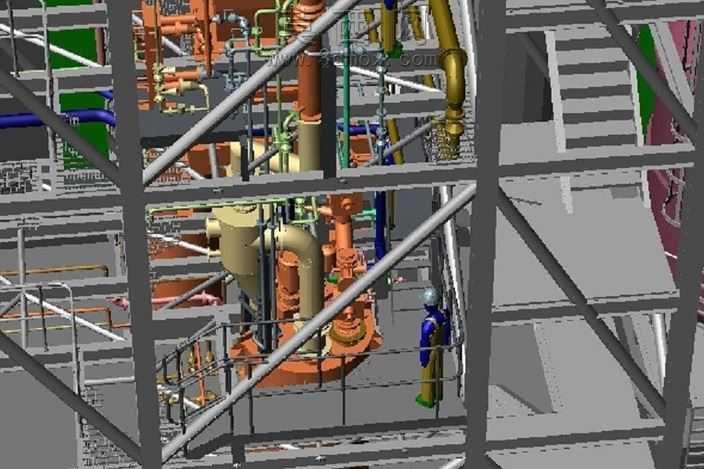

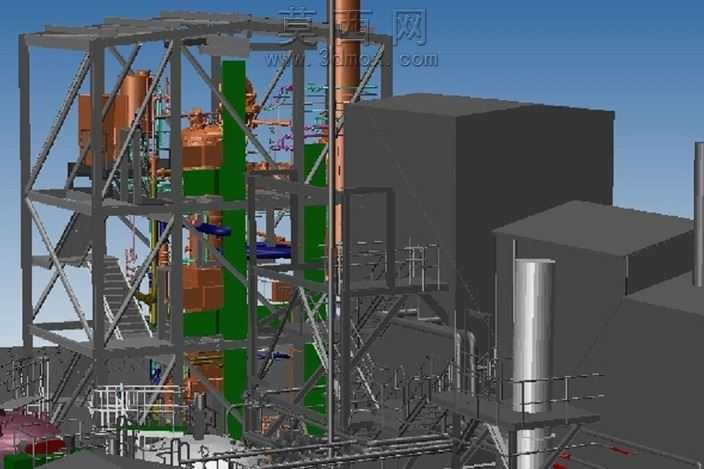

本作品为化工厂区生产装置区的三维布局设计模型，依托三维建模软件完成全场景1:1比例搭建，完整还原了工业生产装置区的核心构成要素。建模过程中首先对厂区核心工艺反应罐体进行参数化建模，依据化工装置常规设计比例确定立式罐体的直径、高度、封头曲率，为罐体赋予锈橙色哑光金属材质，还原碳钢设备经防腐处理后的真实视觉质感，罐体表面的接管口、人孔、支座结构均按照工业设计规范逐一建模，保证结构合理性。其次完成厂区多层钢架结构的建模，依据设备承重需求设计不同规格的H型钢梁与立柱，钢梁采用亮绿色高光漆面材质，立柱采用深灰色金属材质，精准还原钢架的分层排布、跨距设置，每层钢架的操作平台、护栏预留位置均符合化工装置操作空间要求，结构连接节点处做了精细化处理，还原钢梁焊接、螺栓连接的结构细节。管路系统是本模型的核心设计部分，针对不同工艺介质的管路做了分色区分：紫色管路为工艺物料输送管，绿色管路为公用工程水管，深紫色管路为蒸汽或特殊介质管路，银灰色管路为钢结构支撑或电缆桥架，每段管路的走向、弯头曲率、支吊架设置、阀门安装位置都严格遵循管路设计规范，还原了管路跨层排布、绕开设备与钢架的合理路由，避免管路碰撞，同时兼顾操作检修空间。建模过程中采用分层装配逻辑，将设备层、钢架层、管路层、附属结构层分别建模后总装，通过软件自带的干涉检查功能排查各部件的碰撞问题，调整管路与钢架、设备的间距，保证整体布局的可行性。渲染阶段采用工业厂区日景光照环境，添加柔和的环境漫反射与方向光，突出金属材质的反光特性与不同管路的色彩区分度，让整体场景层次清晰，各结构部件辨识度高。设计思路围绕高产能工厂的实际需求展开，通过专业的布局规划，让管路布置、钢构支撑、设备排布形成有机整体，既满足工艺物料输送、暖通空调管道路由、公用工程配套的功能需求，也预留了充足的生产操作、设备检修空间，适配工厂高负荷连续生产的使用要求，整体模型结构严谨，细节丰富，可用于工厂布局方案展示、管路设计教学、厂区规划参考等场景。
