蜗轮蜗杆传动装置箱体端盖结构

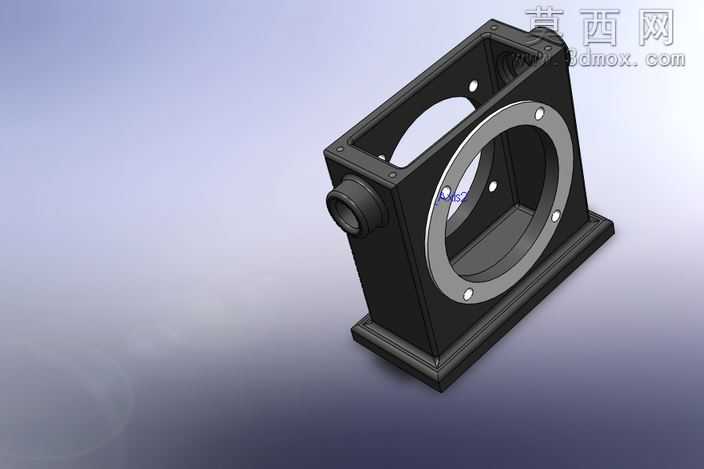

本作品为蜗轮蜗杆传动装置的盖体构件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动构件的装配公差要求，对各安装孔位、配合端面的尺寸进行精准约束，确保后续装配时可与蜗轮蜗杆传动箱体实现无干涉配合。建模阶段首先完成底座基准特征的绘制，通过拉伸、拔模命令构建带安装凸缘的底座结构，底座预留的沉头孔位可实现装置在机架上的稳固固定；随后向上拉伸构建方形主体腔体，腔体侧壁预留蜗杆轴的安装通孔，孔位周边设计有轴承安装定位台阶，可适配对应规格的滚动轴承实现蜗杆轴的回转支撑。主体腔体正面设计大尺寸圆形法兰端面，端面上均匀分布螺栓连接孔，用于安装端盖实现腔体内部蜗轮组件的密封防护，法兰端面与腔体主体之间设置加强筋结构提升整体刚性，避免传动过程中受载荷作用产生形变。材质配置上，主体结构采用铸铁材质参数，表面设置哑光黑色喷塑质感，法兰端面及安装孔位周边设置金属切削加工面的银灰色金属质感，区分加工面与非加工面的视觉差异，还原真实机械零件的表面处理效果。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方投射突出构件的轮廓立体感，辅助光源补光消除暗部死黑，背景采用渐变浅灰色调突出主体构件，清晰展现各部分结构细节。设计过程中充分考虑蜗轮蜗杆传动的工况需求，腔体内部预留足够的蜗轮安装回转空间，侧壁的轴孔同轴度、法兰端面的平面度均按照机械设计标准设置形位公差约束，盖体与箱体配合的端面设置密封槽位可加装密封垫片，防止传动过程中润滑油渗漏，整体结构兼顾刚性、装配便利性与密封防护性能，可直接用于蜗轮蜗杆减速装置的结构设计参考、装配干涉校验以及工程图纸生成。
